1. Schemat stanowiska: 2. Wzory wyjściowe i wynikowe: Przeliczenie jednostki dla strumienia objętości: q ⋅0,001

q = v

v

3600

Prędkość krytyczna

4⋅ q

v =

v

kr

π⋅ d 2

Krytyczna liczba Reynoldsa v ⋅ d

R e = kr

kr

ν

Maksymalne odchylenie krytycznej liczby Reynoldsa MAX (Δ R e)= MAX ( R e − R e) śr

Krytyczna liczba Reynoldsa R e = R e ± MAX (Δ R e) kr

śr

gdzie:

d- średnica przewodu

ν– kinematyczny współczynnik lepkości wody

3. Stałe użyte w obliczeniach d= 5,55mm

ν=0,953*10-6

dostr=5,58 mm

4. Przykładowe obliczenia dla pomiaru 2: Przeliczenie strumienia objętości na jednostki SI q ⋅0,001 38

q

⋅0,001

= v

=

=10,6⋅10−6 m 3

v

3600

3600

s

Prędkość krytyczna

4⋅ q

4

m

v

⋅10,6⋅10−6

=

v =

=0,439

kr

π⋅ d 2

3,14⋅(5,55⋅10−3)2

s

Krytyczna liczba Reynoldsa v ⋅ d

0,439

R e

⋅5,55⋅10−3

= kr

=2560

kr

ν =

0,953⋅10−6

Maksymalne odchylenie krytycznej liczby Reynoldsa MAX (Δ R e )=∣ R e − MAX ( R e) śr

∣=∣2510−2750∣=240

Krytyczna liczba Reynoldsa: R e = R e ± MAX (Δ R e)=2510±240

kr

śr

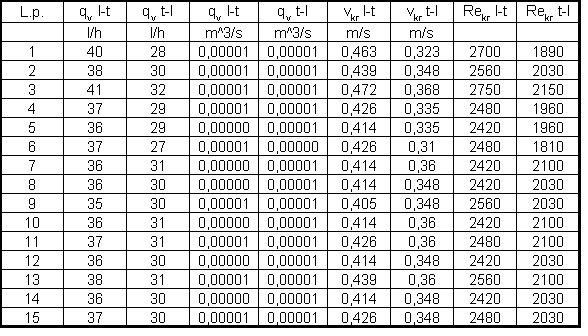

5. Tabele pomiarowo-wynikowe: Tabela 1: Tabela pomiarów i wyników pośrednich dla rurki okrągłej Tabela 2: Dla rurki ostrej

6. Wyniki: Dla przejścia z przepływu laminarnego do turbulentnego: Rekr=2510±240

Dla przejścia z przepływu turbulentnego laminarnego do laminarnego: Rekr=2030±220

7. Wnioski:

Dzięki przeprowadzonym pomiarowm wyznaczono górną i dolną krytyczną wartośc liczby Reynoldsa. Dla rurki okrągłej różnica pomiędzy tymi wartościami wynosi 480, co jest zgodne z teorią Reynoldsa.

Przy zmianie rurki na ostro zakończoną widać wyraźnie widać niemal trzykrotny wzrost liczby Reynoldsa.
