Przykładowe tematy zadań – praca klauzurowa nr 6

Zadanie 1

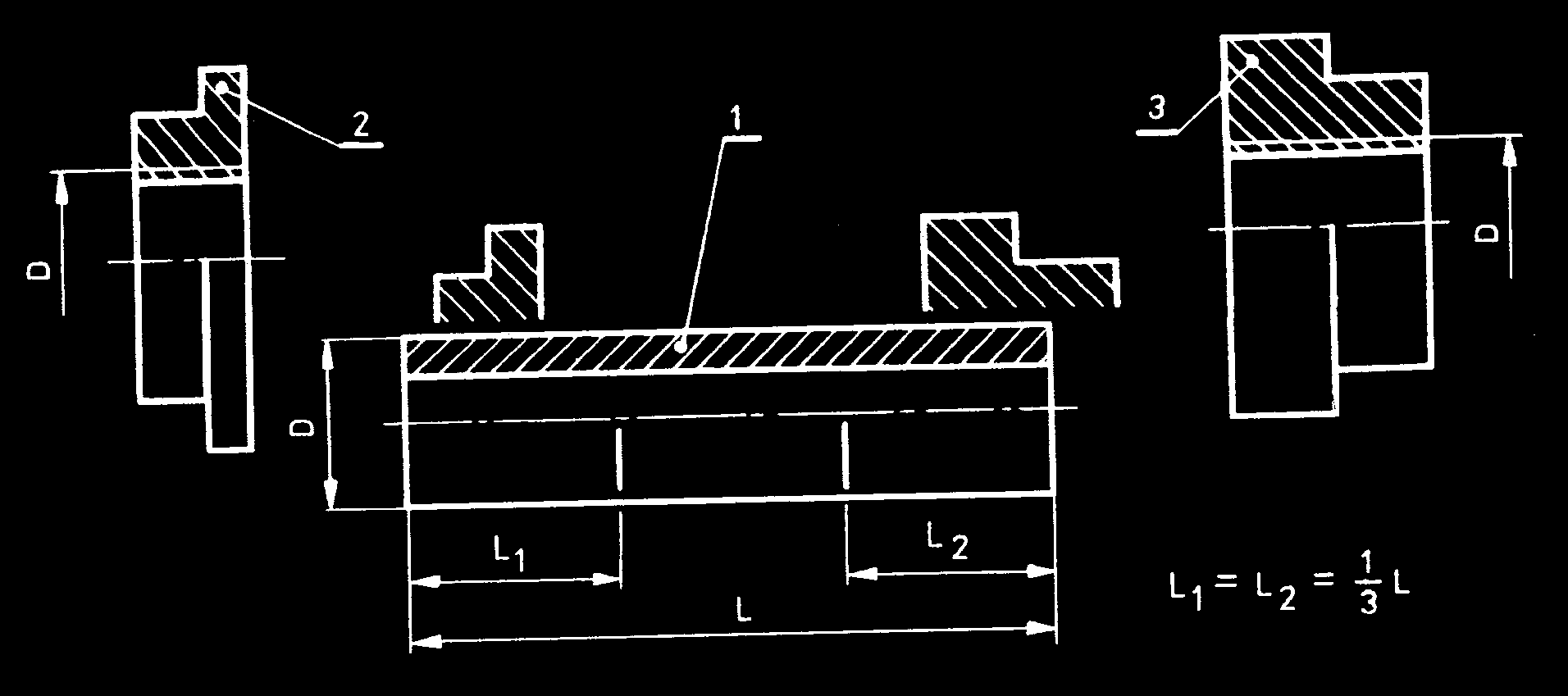

Narysować połączenie: element 2 i 3 nakręcone na element 1, tak jak zaznaczono na rysunku poniżej. Przyjąć wartość średnicy nominalnej gwintu D = 65 mm dla elementów 1 i 2 a długość elementu 1, L = 240 mm. Powstałe połączenie narysować w „półwidoku – półprzekroju”.

Przykładowe tematy zadań – praca klauzurowa nr 6

Zadanie 2

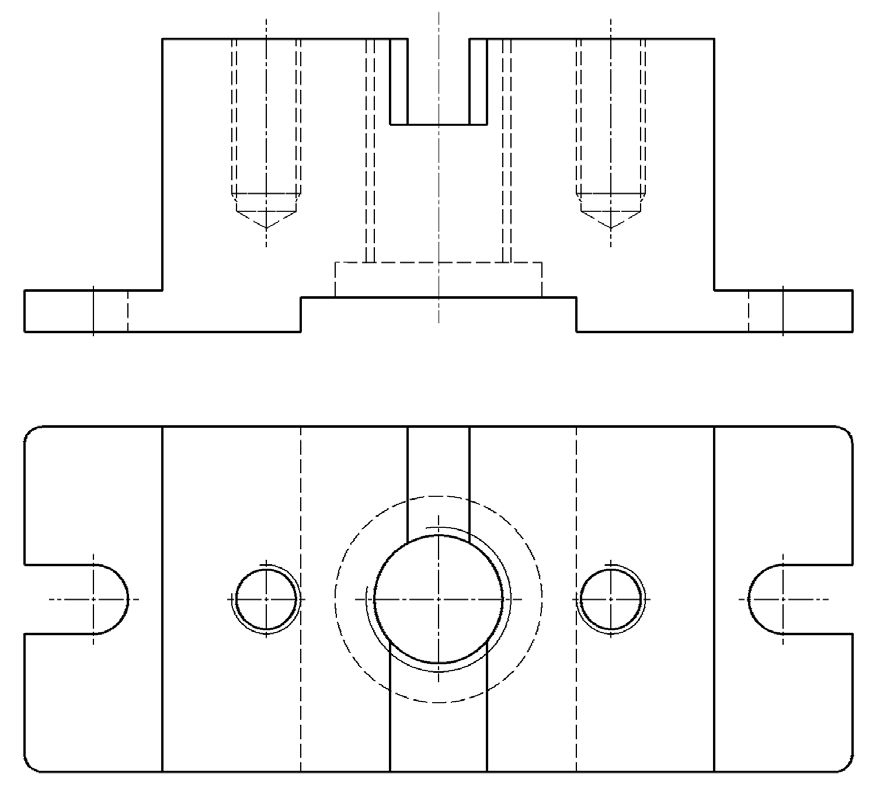

Dokonać zapisu konstrukcji przedmiotu danego w dwóch widokach (rysunek poniżej). Dobrać odpowiedni układ rzutów (widoki i przekroje) w taki sposób, aby została wyeliminowana potrzeba rysowania linii niewidocznych. Następnie, zwymiarować przedmiot przyjmując, że gwint nacięty w otworach nieprzelotowych jest gwintem metrycznym a gwint nacięty w otworze przelotowym jest gwintem trapezowym symetrycznym.
