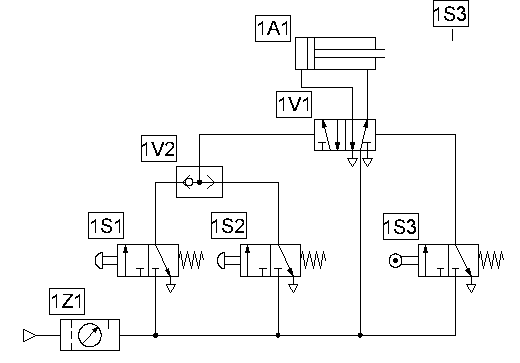

8. Elementy funkcjonalne układu pneumatycznego

Element wykonawczy

Zawór roboczy

Elementy przetwarzające

informacje

Elementy do wprowadzania

informacji (zawory sterujące,

sensory)

Zespół zasilający

W skład zespołu zasilającego wchodzi zawór odcinający, zespół przygotowania powietrza (filtr, zawór redukcyjny, smarownica), układ przewodów doprowadzających zasilanie.

Na schematach pneumatycznych często nie rysuje się zespołu zasilającego, tylko zaznacza miejsca doprowadzenia zasilania.

Elementy układu pneumatycznego pomiędzy zespołem przygotowania powietrza a elementem wykonawczym to głównie różnego rodzaju zawory pneumatyczne.

Ogólny podział zaworów pneumatycznych

Urządzenia sterujące energią czynnika roboczego w pneumatycznych układach napędow0-sterujących nazywają się zaworami. W układach pneumatycznych występują:

- zawory sterujące kierunkiem przepływu,

- zawory sterujące natężeniem przepływu,

- zawory sterujące ciśnieniem.

Najliczniejszą grupę zaworów pneumatycznych stanowią zawory sterujące kierunkiem przepływu.

Do zaworów sterujących kierunkiem przepływu należą:

- zawory rozdzielające,

- zawory zwrotne,

- zawory alternatywy (przełączniki obiegu),

- zawory koniunkcji (zawory zdwojonego sygnału),

- zawory szybkiego spustu,

- zawory czasowe,

- zawory pojedynczego impulsu,

- inne.

Najważniejszą grupę zaworów sterujących kierunkiem przepływu stanowią zawory rozdzielające.
