Wskaźniki na liniach zelektryfikowanych (We)

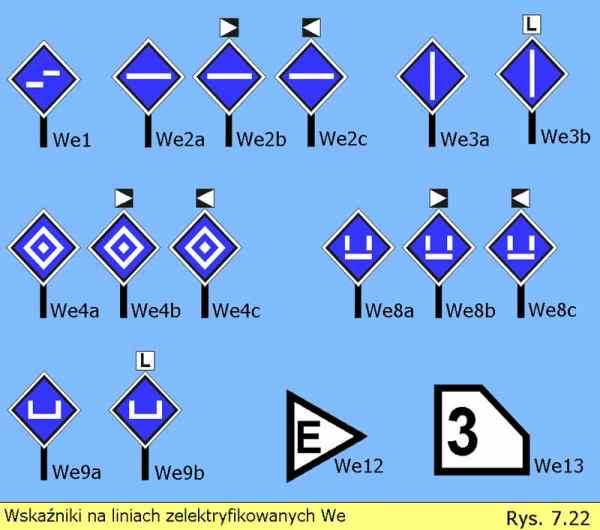

Znaczenie obrazów wskaźnikowych na Rys. 7.22:

We1 – oznacza, że należy przygotować się do opuszczenia pantografów przed następnym wskaźnikiem i zmniejszyć prędkość do 60 km/h. Ustawia się go 500 m przed wskaźnikiem We2a, We2b, We2c.

We2a, We2b, We2c – oznaczają, że należy opuścić pantografy: niezależnie od kierunku jazdy (We2a), przy jeździe na tor odgałęziający się w prawo od toru, przy którym stoi wskaźnik (We2b), przy jeździe na tor odgałęziający się w lewo od toru, przy którym stoi wskaźnik (We2c). Ustawia się je w odległości 100 m od początku odcinka, który należy przejechać z opuszczonymi pantografami.

We3a, We3b – oznaczają, że należy podnieść pantografy elektrycznego zespołu trakcyjnego (We3a) lub lokomotywy elektrycznej (We3b). Wskaźnik We3a ustawia się w odległości 200 m, a wskaźnik We3b w odległości 30 m za miejscem, w 1 z 2

2009-11-04 22:33

Sygnalizacja na PKP - Wskaźniki na liniach zelektryfikowanych

http://www.modelarstwo.info/kolej/sygnalizacja/sygnalizacja-na-pkp/6/

elektrycznej (We3b). Wskaźnik We3a ustawia się w odległości 200 m, a wskaźnik We3b w odległości 30 m za miejscem, w którym można podnieść pantografy.

We4a, We4b, We4c – oznaczają, że wjazd elektrycznych pojazdów trakcyjnych jest zabroniony: na tor, przy którym jest ustawiony wskaźnik (We4a), na tor odgałęziający się w prawo od toru, przy którym stoi wskaźnik (We4b), na tor odgałęziający się w lewo od toru, przy którym stoi wskaźnik (We4c). Ustawia się je w odległości 15 m przed miejscem, poza które przejazd jest zabroniony.

We8a, We8b, We8c – oznaczają miejsce, przez które elektryczny pojazd trakcyjny powinien przejeżdżać bez poboru prądu z sieci trakcyjnej: przy przejeździe po torze, przy którym stoi wskaźnik (We8a), przy jeździe na tor odgałęziający się w prawo od toru, przy którym stoi wskaźnik (We8b), przy jeździe na tor odgałęziający się w lewo od toru, przy którym stoi wskaźnik (We8c). Ustawia się je w odległości 30m przed miejscem podłużnego sekcjonowania sieci jezdnej.

We9a, We9b – oznaczają miejsce, od którego elektryczny zespół trakcyjny (We9a) lub lokomotywa elektryczna (We9b) mogą jechać pobierając prąd z sieci jezdnej. We9a ustawia się w odległości 200 m, a We9b w odległości nie mniejszej niż 30 m i nie większej niż 100 m za miejscem, od którego można jechać pobierając prąd z sieci jezdnej.

We12 – oznacza miejsce zatrzymania się czoła pociągu złożonego z elektrycznych zespołów trakcyjnych bez względu na ich liczbę.

We13 – oznacza miejsce zatrzymania czoła pociągu złożonego z określonej liczby elektrycznych zespołów trakcyjnych w składzie pociągu, wskazanej na wskaźniku.

Wskaźniki We12 i We13 nie dotyczą pociągów z lokomotywą elektryczną.
