Temat ćwiczenia
Pomiary przyrządami suwmiarkowymi
Wykonali:
Jarosław Tymczyszyn
Damian Karpecki
Mateusz Belczyk
Paweł Frydrych
Cel ćwiczenia
Zapoznanie się z przyrządami suwmiarkowymi.
Nauka obsługiwania się przyrządami suwmiarkowymi.
Przyswojenie umiejętności posługiwania się stosowanymi narzędziami pomiarowymi .
Zwymiarowanie danej części – wałka.
Wyposażenie
przedmiot mierzony- wałek toczony
suwmiarka uniwersalna:
z noniuszem 0,1
z noniuszem 0,05
Sposób wykonywania pomiaru
Pomiaru suwmiarką dokonuje się następująco: suwak odsuwamy w prawo i między rozsunięte szczęki wkładamy mierzony przedmiot, następnie dosuwamy suwak tak, aby płaszczyzny stykowe szczęk zetknęły się z krawędzią przedmiotu. Średnice wałków mierzy się najpierw za pomocą suwmiarki uniwersalnej z noniuszem 0,1mm. Pomiaru dokonuje się przy obu końcach wałka oraz po środku .
Następnie w tych samych miejscach mierzy się średnice za pomocą suwmiarki z noniuszem 0,05 mm
.Następnie odczytujemy ile całych działek prowadnicy odcina zerowa kreska noniusza, co odpowiada mierzonemu wymiarowi w milimetrach. Później odczytujemy, która kreska noniusza znajduje się na przedłużeniu kreski podziałki prowadnicy (kreska noniusza wskazuje dziesiąte części milimetra).
Oprócz suwmiarek o dokładności pomiaru 0,1 mm czasami używa się suwmiarek z dokładnością pomiaru 0,05 i 0,02 mm. Te suwmiarki różnią się nacięciami noniusza.

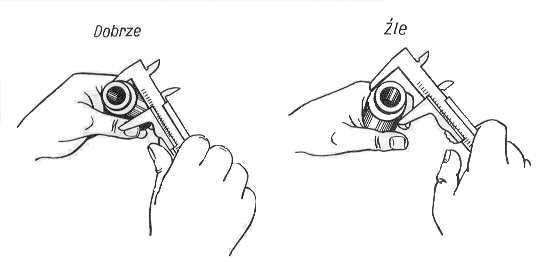

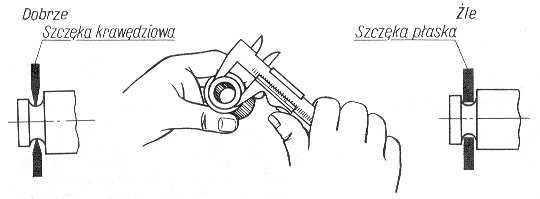

Przykłady prawidłowego pomiaru suwmiarką przedstawiono na rysunku .
Rys. Pomiar suwmiarką
Zadanie pomiarowe:

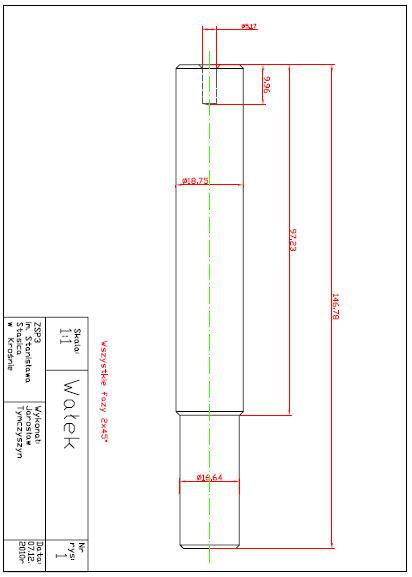

1. Zmierzyć wymiary przedmiotu podanego na rysunku 1 . Pomiary przeprowadzić suwmiarką analogową z dokładnością ∆ =0,1 mm, ∆ =0,05 mm.
2. Zapisać wynik pomiaru w postaci poprawionej.
Uzyskane wymiary podczas ćwiczenia:
Część
Wartość w [mm]
Średnia
Średnia aryt.
Przyrząd pomiarowy i
1
2
3
4
w [mm]
pomiarów z
jego dokładność w [mm]
dokładnością 0.1
i 0.05
Nr 1
16.6
16.6
16.6
16.6
16.6
16.64
suwmiarka 0.1
16.60
16.75
16.60
16.75
16.68
suwmiarka 0.05
Nr 2
97.2
96.8
97.1
97.3
97.1
97.23
suwmiarka 0.1
97.35
97.35
97.35
97.35
97.35
suwmiarka 0.05
Nr 3
10.1
10.1
10.1
10.1
10.1
9.96
głębokościomierz 0.1
9.85
9.70
9.80
9.80
9.81
głębokościomierz 0.05
Nr 4
146.7
146.6
146.7
146.8
146.7
146.78
suwmiarka 0.1
146.85 146.85 146.85 146.85
146.85
suwmiarka 0.05
Nr 5
5.1
5.1
5.1
5.1
5.1
5.17
suwmiarka 0.1
5.25
5.20
5.25
5.20
5.23
suwmiarka 0.05
Nr 6
18.7
18.7
18.7
18.7
18.7
18.75
suwmiarka 0.1
18.75
18.9
18.75
18.75
18.79
suwmiarka 0.05
Wnioski :
Pomiar wałka wykonywany za pomocą suwmiarek pozwolił nam na stwierdzenie jakie mogą być zróżnicowane wymiary po kilku próbach mierzenia w tych samych miejscach.
Dowodzi to o błędach kształtu i błędach przyrządów pomiarowych.
Pomiary przebiegały bez zakłóceń.
Dzięki używaniu przyrządów pomiarowych o większej klasie dokładności uzyskaliśmy wymiary dokładniejsze , obarczone mniejszym błędem.
