F1-49

Układy bramkowe 3

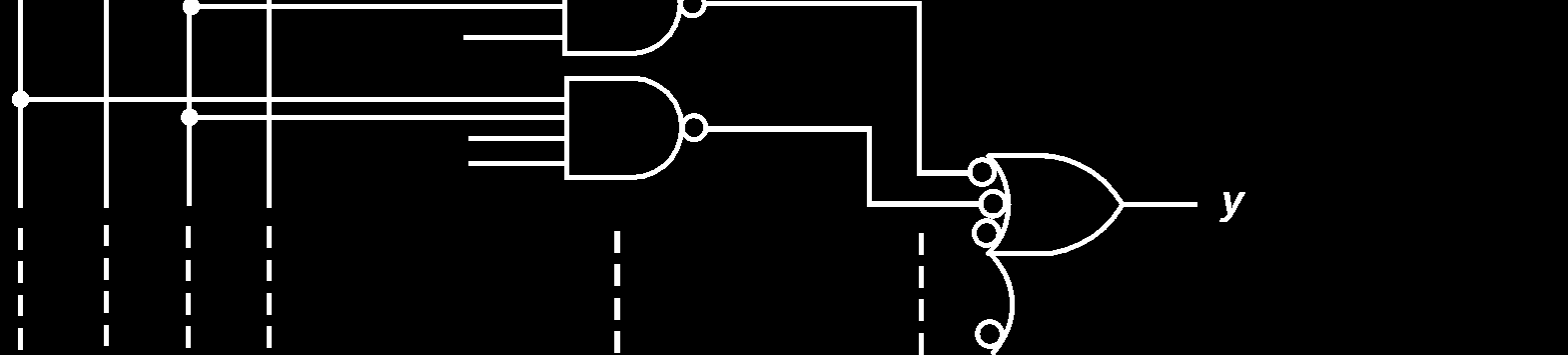

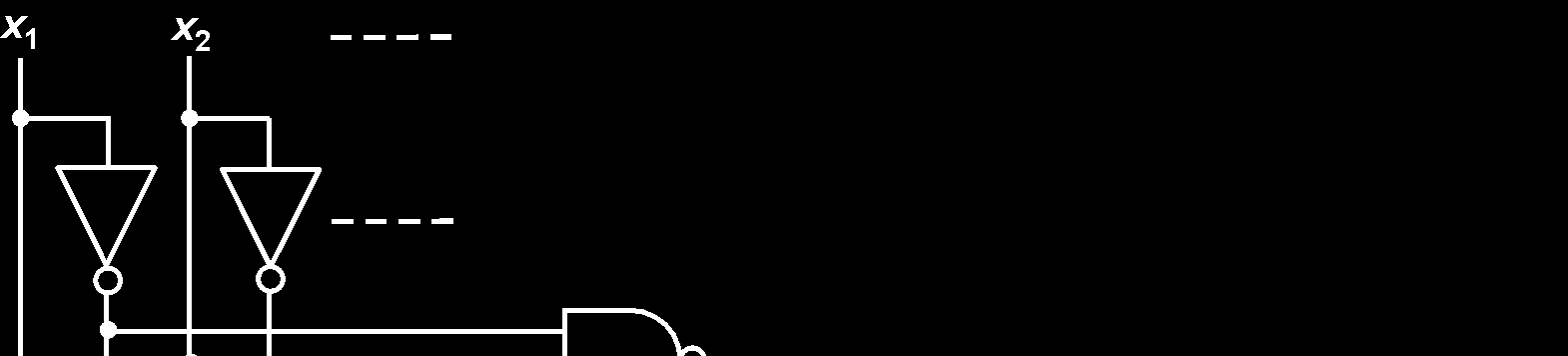

• Każdą funkcję logiczną można (teoretycznie) zrealizować w 3-poziomowym układzie bramkowym OR – AND – NOT, albo Negative-OR – NAND – NOT

• Taka struktura odpowiada formie sumacyjnej (suma iloczynów literałów – niektórych z negacją) – w szczególności po minimalizacji

• W teorii można usunąć wskaźniki negacji w połączeniach NAND – Negative OR

• W praktyce nie należy tego robić, gdyż bramki z inwersją są szybsze od bramek bez inwersji

• Realizacja praktyczna bramek bez inwersji:

• Analogicznie można utworzyć strukturę Negative-AND –

NOR – NOT, reprezentującą formę iloczynową

© J. Kalisz, WAT, 2006
