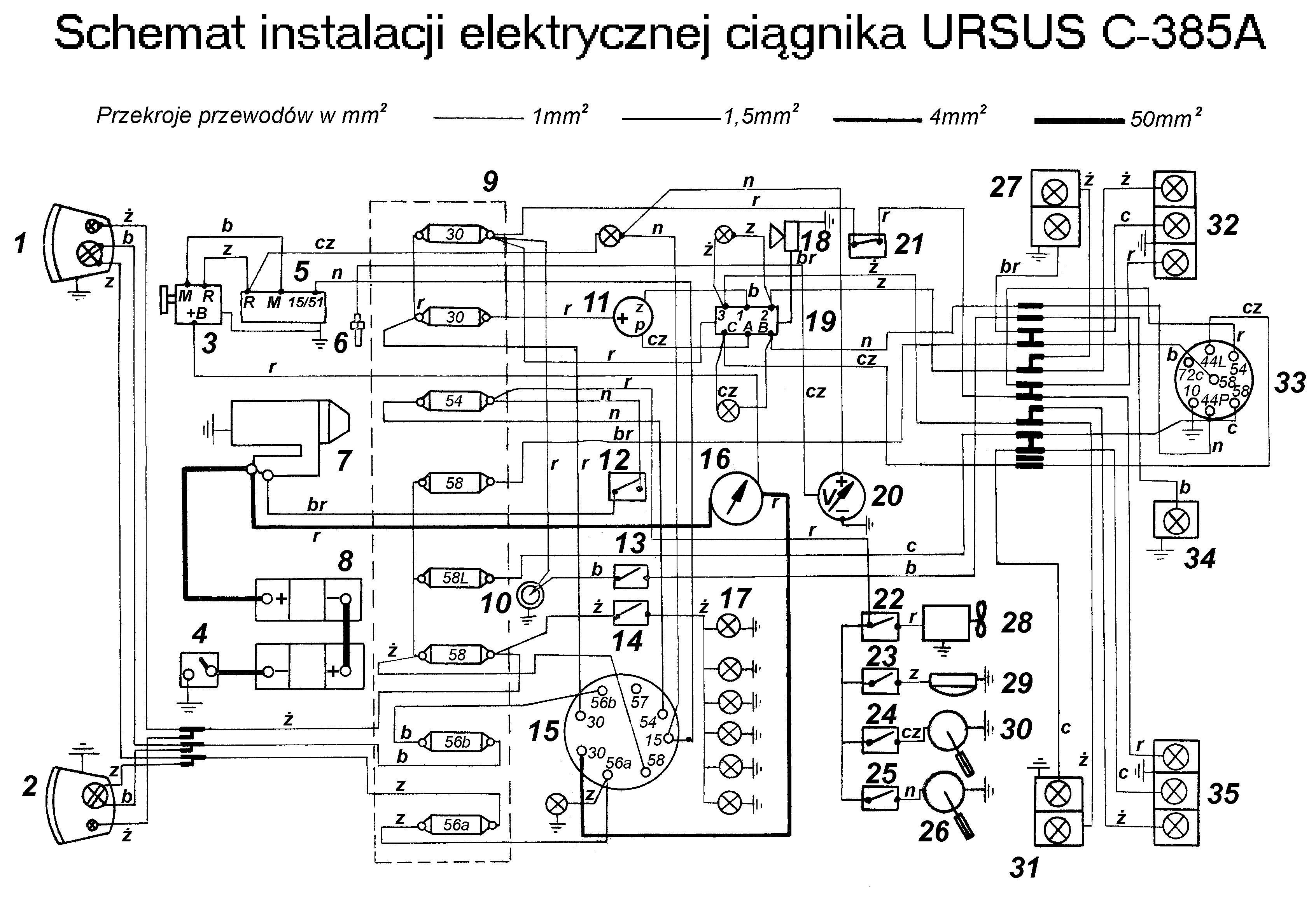

1 – reflektor prawy, 2 – reflektor lewy, 3 – alternator, 4 – wyłącznik masy, 5 – regulator, 6 – czujnik termometru, 7 – rozrusznik, 8 – akumulator, 9 – skrzynka bezpieczników, 10 – gniazdo wtyczkowe lampy, 11 – przerywacz kierunkowskazów, 12 – przycisk rozrusznika, 13 – wyłącznik reflektora tylnego, 14 – wyłącznik oświetlenia deski, 15 – stacyjka, 16 – amperomierz, 17 – oświetlenie deski rozdzielczej, 18 – sygnał
dźwiękowy, 19 – przełącznik kierunkowskazów + przycisk sygnału, 20 – termometr wody, 21 – wyłącznik światła „stop", 22 – wyłącznik ogrzewania i wentylatora, 23 – wyłącznik lampy sufitowej, 24 – przycisk wycieraczki przedniej, 25 – przycisk wycieraczki tylnej, 26 –
wycieraczka tylna, 27 – lampa przednia zespolona prawa, 28 – silnik ogrzewania, 29 – lampa sufitowa, 30 – wycieraczka przednia, 31 – lampa przednia zespolona lewa, 32 – lampa tylna zespolona prawa, 33 – gniazdo przyczepy, 34 – reflektor tylny, 35 – lampa tylna zespolona lewa Oznaczenie barwy przewodów
b – biała, br. – brązowa, c – czarna, z – zielona, ż – żółta, n – niebieska, r – czerwona, cz – czerwono-czarna Poło-
żenie
Kluczyk wyjęty całkowicie
Kluczyk wciśnięty
klu-
lub do połowy
czyka
Rozrusznik, wycieraczki, wentylator ogrzewania i wentylacji kabiny, lampa Kierunkowskazy i lampki kontrolne sufitowa, lampa kontrolna akumu-kierunkowskazów ciągnika i
latorów, kierunkowskazy i lampki
0
przyczepy, światło „stop", reflektor kontrolne kierunkowskazów ciągnika
tylny, sygnał dźwiękowy, gniazdo
i przyczepy, światła „stop", reflektor wtyczkowe lampy przenośnej
tylny, sygnał dźwiękowy, gniazdo
wtyczkowe lampy przenośnej
Jak przy położeniu 0 oraz światła
Jak przy położeniu 0 oraz światła
pozycyjne przednie i tylne, oświe-
pozycyjne przednie i tylne, oświe-
1
tlenie numeru rejestracyjnego, oś-
tlenie numeru rejestracyjnego, oś-
wietlenie tablicy rozdzielczej
wietlenie tablicy rozdzielczej
Jak przy położeniu 1 (oprócz świa-
Jak przy położeniu 1 (oprócz świa-
2
teł pozycyjnych przednich) oraz
teł pozycyjnych przednich) oraz
światła mijania
światła mijania
Jak przy położeniu 1 (oprócz świa-
Jak przy położeniu 1 (oprócz świa-
teł pozycyjnych przednich) oraz
teł pozycyjnych przednich) oraz
3
światła drogowe i lampka kontrolna
światła drogowe i lampka kontrolna
świateł drogowych
świateł drogowych
