Arkusz należy wydrukować i przed rozpoczęciem sprawdzianu wpisać swoje dane.

2012.03.23 (zajęcia w godzinach 10.15 – 13.00) KATEDRA MECHANIKI BUDOWLI I MOSTÓW PG

Mechanika Budowli – Arkusz Sprawdzianu nr 04

imię (DRUKOWANYMI)

nazwisko (DRUKOWANYMI)

nr albumu

grupa / sala

/

Niniejszym podpisem oświadczam, że znam Regulamin Studiów i warunki zaliczenia przedmiotu oraz, że niniejsza praca wykonana została przeze

podpis:

mnie samodzielnie, nie korzystałam(-em) z żadnej niedozwolonej pomocy ani jej nie udzielałam(-em). Jednocześnie przyjmuję do wiadomości, że gdyby niniejsze oświadczenie okazało się nieprawdziwe, decyzja o ocenie pracy zostanie cofnięta i poniosę wszelkie konsekwencje mojej nieuczciwości

PONIŻEJ WPISAĆ OTRZYMANE WYNIKI: tylko zawartość poniższych ramek będzie oceniana, odpowiedź prawidłowa = 1pkt, odpowiedź nieprawidłowa = 0pkt.

Wartość siły normalnej od

wynik Wartość siły normalnej

wynik wartość nadliczbowej

wynik Wartość siły normalnej

wynik Wartość siły normalnej

wynik

zadanego obciążenia

od obciążenia jednostkową

od zadanego obciążenia

od zadanego obciążenia

w UPMS

nadliczbową w UPMS

X=

w pręcie (2-5)

w pręcie (2-3)

w pręcie (1-2)

w pręcie (4-5)

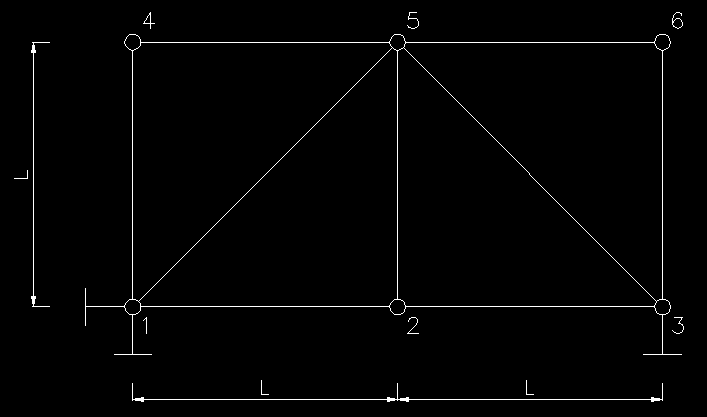

Dany jest układ kratowy przedstawiony na rysunku. Należy wyznaczyć siły w prętach od zadanego obciążenia.

Układ Podstawowy Metody Sił przyjąć w taki sposób aby siłą nadliczbową X była reakcja w dodanej na rysunku podporze.

Dane liczbowe:

długość L [m] = , siła skupiona P [kN] = , sztywność podłużna krzyżulców (1-5) i (3-5) jest równa EA , pozostałych prętów EA .!

Wszystkie otrzymane wyniki powinny być umieszczone w kratkach do tego przeznaczonych, tylko te wyniki będą oceniane.

W przypadku podania jedynie wyników bez zaprezentowania logicznego toku rozwiązania praca nie będzie oceniana!
