6. Oznaczenia wyłączników RCD

Oznaczenia wyłączników różnicowoprądowych powinny być umieszczone bezpośrednio na

wyłączniku. Wyłączniki różnicowoprądowe przeznaczone do użytku domowego i podobnego

budowane są w dwóch podstawowych rodzajach, oznaczonych w polskich normach jako:

- wyłaczniki RCCB - bez wbudowanego zabezpieczenia nadprądowego (zwarciowego) oraz

- wyłączniki RCBO - z wbudowanym zabezpieczeniem nadprądowym.

W zależności od kształtu przebiegu prądu w czasie powodującego zadziałanie, urządzenia

ochronne różnicowoprądowe dzielą się na:

a) urządzenia, których działanie jest zapewnione przy prądzie różnicowym przemiennym, oznaczone

symbolem:

lub AC,

b) urządzenia, których działanie jest zapewnione przy prądzie różnicowym przemiennym i przy prądzie

jednokierunkowym pulsującym o składowej stałej nie przekraczającej 6 mA, oznaczone symbolem:

lub A,

c) urządzenia, których działanie jest zapewnione przy przy prądzie różnicowym przemiennym, stałym

pulsującym ze składową stałą do 6 mA i stałym o niedużym tętnieniu, oznaczone symbolem:

lub B.

Wahania napięć, przepięcia atmosferyczne lub łączeniowe mogą, przez różne pojemności w sieci,

spowodować przepływ prądów upływowych, które z kolei mogą być przyczyną zadziałania urządzeń

ochronnych różnicowoprądowych.

Zjawisko to może wystąpić w odbiornikach z dużymi powierzchniami elementów lub dużą liczbą

kondensatorów przeciwzakłóceniowych. Do odbiorników tych można zaliczyć wielkopowierzchniowe

elementy grzejne, oprawy świetlówkowe, komputery, układy rentgenowskie itp. Dla uniknięcia

błędnych zadziałań należy w wyżej wymienionych przypadkach stosować urządzenia ochronne

różnicowoprądowe z podwyższoną wytrzymałością na prąd udarowy, oznaczone symbolami:

;

;

;

.

Wyłączniki ochronne różnicowoprądowe muszą być chronione przed skutkami zwarcia. Na

tabliczce znamionowej wyłącznika podawana jest jego wytrzymałość zwarciowa oraz maksymalna

wartość prądu znamionowego wkładki bezpiecznikowej z dobezpieczającej ten wyłącznik.

Umieszczony na tabliczce znamionowej symbol

oznacza obciążalność

prądową wyłącznika 6 kA przy dobezpieczeniu bezpiecznikiem gG 63 A ( I ≤ 63 A)

bn

Umieszczony na tabliczce znamionowej symbol

oznacza, że wyłącznik ochronny

różnicowoprądowy mrozoodporny, może być stosowany w obniżonych temperaturach do -25o C, np.

na terenach budowy. Przy zastosowaniu wyłączników w takich warunkach należy przyjąć rezystancję

uziemienia równą 0,8 wartości wymaganej dla normalnych warunków otoczenia, tj. dla zakresu

temperatur od -5o C do +40o C.

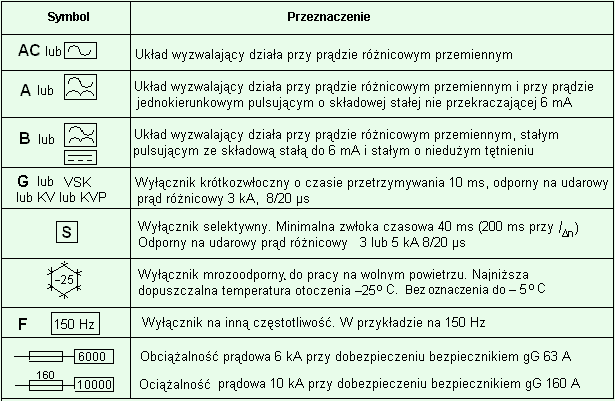

Tablica 3. Symbole graficzne umieszczane na wyłącznikach różnicowoprądowych
