Modyfikacja obiektów – kreskowanie cd.

Polecenie:

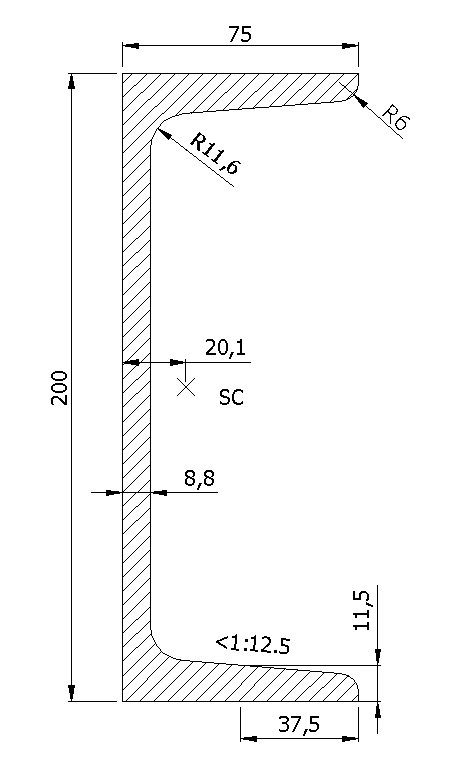

Narysuj przekrój dwuteownika walcowanego I180 i ceownika C200 (linia przekrojowa na warstwie 1, kreskowanie na warstwie 2) zgodnie z wymiarami podanymi na rysunku. Wymiarowanie na rysunku pomi .

Rozwi zanie:

1. Utwórz nowy rysunek z trzema warstwami o nast puj cych wła ciwo ciach:

Lp.

Nazwa warswty

Kolor

Rodzaj linii

Szeroko linii

1

Linie grube

Czerwony

Continuous

0.40 mm

2

Linie cienkie

Niebieski

Continuous

0.20 mm

3

Linie pomocnicze

ółty

Dashed2

Standard

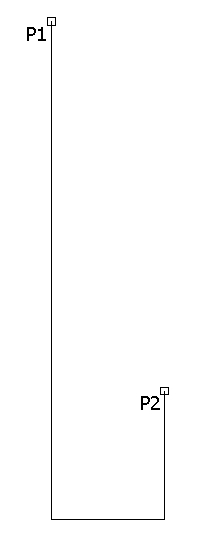

2. Na warstwie 1 narysuj lini o pocz tku w punkcie P1 i ko cu w P2. W

tym celu wybierz polecenie Linia i jako punkt pocz tkowy wska punkt

P1, nast pnie okre l kierunek i długo pierwszej linii (@0,-180 – linia

pionowa skierowana w dół o długo ci 180 jednostek), nast pnie narysuj

lini poziom o długo ci 41 jednostek. Wł cz tryb orto (F8) i narysuj lini

do punktu P2

Polecenie:

Polecenie: _line Okre l pierwszy punkt: P1

Okre l nast pny punkt lub [Cofaj]: @0,-180

Okre l nast pny punkt lub [Cofaj]: @41,0 <F8>

Okre l nast pny punkt lub [Zamknij/Cofaj]: <Orto wł cz> P2

Okre l nast pny punkt lub [Zamknij/Cofaj]: <Enter>

Polecenie:

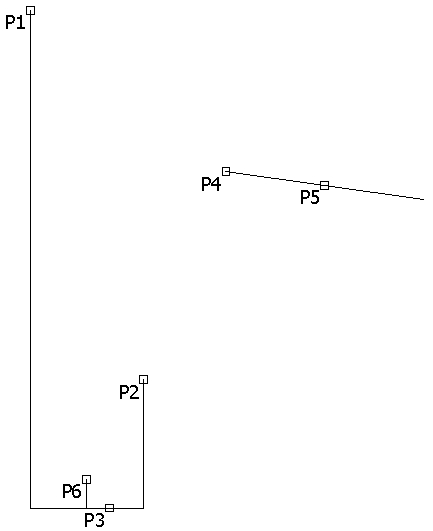

3. Na warstwie 3 narysuj lini o pocz tku w połowie

poziomego odcinka (Symetria P3) o długo ci 10.4

jednostek do punktu P6

4. Wył cz tryb orto. Przejd na warstw 1 i w dowolnym

punkcie na ekranie (P4) narysuj lini 1:7.14

Polecenie:

Polecenie: _line

Okre l pierwszy punkt: P4

Okre l nast pny punkt lub [Cofaj]: @71.4,-10

Okre l nast pny punkt lub [Cofaj]: <Enter>

Polecenie:

5. Kliknij na narysowan lini , na linii pojawi si 3 małe

kwadraty (tzw. uchwyty). Kliknij na uchwyt w punkcie P5.

Nast pnie przesu wybran lini do punktu P6 (punkt charakterystyczny Koniec) i

kliknij w tym punkcie. Mo esz równie u y polecenie Przesu do wykonania tej

operacji

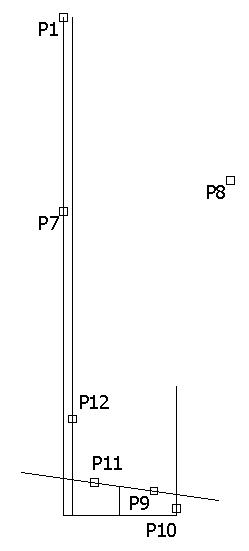

6. Wybierz polecenie Odsu . Ustaw warto odsuni cia na 3.45 jednostki, wybierz

obiekt do odsuni cia klikaj c w punkcie P7 i kierunek przesuni cia – punkt P8

7. Wybierz polecenie Zaokr gl

. Ustaw tryb zaokr glania Z

ucinaniem, promie zaokr glenia przyjmij równy 4.1

jednostki i wska punkty P9 i P10

8. Powtórz polecenie Zaokr gl. Podaj nowy promie równy 6.9

jednostek i wska punkty P11 i P12

9. Usu obiekty znajduj ce si na warstwie 3

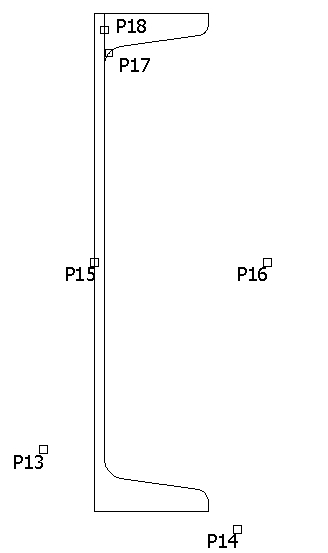

10. Wybierz polecenie Lustro

wybierz

obiekty do odbicia klikaj c w punktach P13 i

P14. Nast pnie jako pierwszy punkt osi

odbicia wska punkt P15. Wł cz tryb orto

(F8) i wska drugi punkt osi odbicia – P16.

11. Wybierz polecenie Utnij

. Wska obiekty klikaj c w punkcie

P17 i nast pnie jako obiekt do uci cia wybierz punkt P18

12. Wybierz polecenie Lustro. Zaznacz wszystkie elementy rysunku.

Jako pierwszy punkt linii odbicia wska jeden z ko ców pierwszej

linii od lewej strony, drugim punktem linii odbicia b dzie drugi

koniec tego samego odcinka

13. Usu wszystkie zb dne linie pomocnicze

14. Przejd na warstw 2 i wybierz polecenie Kreskuj. Przyjmij wzór kreskowania

ANSI31, skala 0.85 i wypełnij wn trze narysowanego profilu

15. W podobny sposób wykonaj rysunek ceownika C200

PO WYKONANIU POLECENIE POKA RYSUNEK PROWADZ CEMU ZAJ CIA
