Elektroniczny regulator

WK

elektromagnesu proporcjonalnego VPC

499 735

11.2005

OPIS DZIAŁANIA

Elektroniczny regulator VPC jest przeznaczony do zasilania elektromagnesów proporcjonalnych.

Montowany jest bezpośrednio na przyłączu elektrycznym zasilającym elektromagnes. Zaleca się sterować regulator sygnałem z potencjometru o oporności 5 kΩ lub napię-

ciem zewnętrznym U

s .

DANE TECHNICZNE

N

_

Napięcie zasilania U + 10%

24V DC

z

(zalecane napięcie stabilizowane) 12V DC

0 do 10V (24V)

Napięcie sterowania Us

0 do 5V (12V)

Oporność wewnętrzna

100 kΩ

0,2 do 1 A (24V)

Max prąd - zakres regulacji 0,4 do 2 A (12V)

Min prąd - zakres regulacji 0 do 0,3 A (24V)

0 do 0,6 A (12V)

Czas nastawiania rampy

opadanie 0 do 3 s

wzrost 0 do 3 s

Zakres częstotliwości

50 do 400 Hz *

Temperatura otoczenia

o

-10 do +50 C

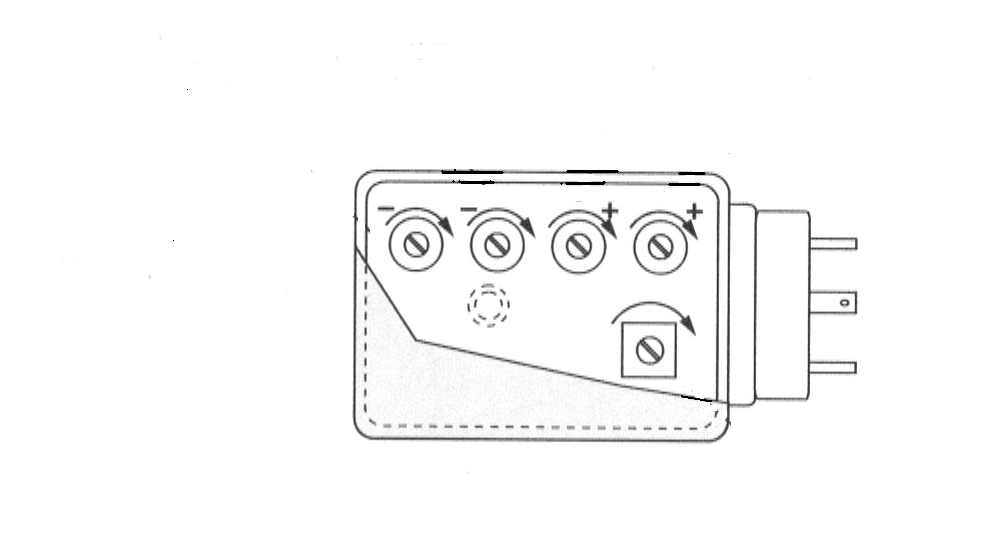

(*) - częstotliwość nastawiona 120 Hz WYMIARY GABARYTOWE

97

sygnał zadany

39

21

64,5

(potencjometr)

Pg 9

47,5

69

54

33

6

M3

masa (-)

30

19,5

nie połączone

36

54

Uz napięcie (+)

opóźnienie opadające (rampa) regulacja max prądu

opóźnienie rosnące (rampa) regulacja min. prądu (prąd startu) regulacja częstotliwości prądu podkladu (dither)

-1-

WK 499 735

SCHEMAT BLOKOWY

Uz 12 VDC

24 VDC 1

+

-

2

Acc.

Dec.

I max

I min

3

V I

+U s 0 - 5 V

0 - 10V

+

SPOSÓB ZAMAWIANIA

Zamowienie wg zakodowanego, jak niżej symbolu należy kierować na adres producenta.

VPC -

Napięcie zasilania

12 VDC

= 12

24 VDC

= 24

PONAR WADOWICE S.A.

ul. Wojska Polskiego 29

34-100 Wadowice

tel. 033/823 39 43, 823 30 41

fax 033/ 873 48 80

e-mail: ponar@ponar-wadowice.pl

-2-

WK 499 735
