Kondensator
Opracował: RK
Opis ogólny
Kondensatory są to elementy elektroniczne, służące do gromadzenia ładunków elektrycznych. Kondensatory mogą mieć różny kształt, ale zawsze są do siebie podobne wewnętrznie. Kondensator składa się z dwóch płytek przewodzących z nałożoną elektrodą.
Są one przedzielone dielektrykiem. O zdolności magazynowania ładunku, czyli o pojemności kondensatora decyduje powierzchnia elektrod i odległość między nimi.
Większa powierzchnia i mniejsza odległość, daje wyższą pojemność.

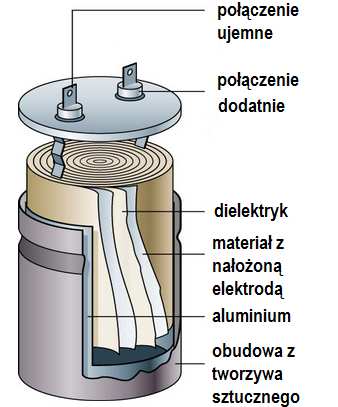

Rys. 1. Budowa kondensatora walcowego [1].
1
Pojemność kondensatora płaskiego obliczamy ze wzoru:
(1)
, gdzie:
ε0 – przenikalność elektryczna w próżni
εr – względna przenikalność elektryczna ośrodka
S – powierzchnia okładek kondensatora
d – odległość między okładkami
Podział kondensatorów stałych ze względu na budowę
Ze względu na zróżnicowaną budowę i materiały użyte do produkcji, kondensatory stałe możemy podzielić na:
ceramiczne (typ1, typ2-ferroelektryczne, typ3-półprzewodnikowe)
elektrolityczne
foliowe
mikowe
tantalowe
papierowe
powietrzne
2
Budowa kondensatora ceramicznego
Kondensatory ceramiczne są produkowane z jednej lub wielu płytek ceramicznych z nałożoną elektrodą metalową. Kondensator ceramiczny z pojedynczą warstwą dielektryka nazywany jest jednowarstwowym, „single plate” lub kondensatorem płytkowym. Gdy kondensator zbudowany jest z wielu warstw dielektryka i elektrod, nazywany jest wielowarstwowym, albo kondensatorem monolitycznym. Kondensatory ceramiczne produkuje się o pojemnościach od 0,5 pF do wielu setek µF.

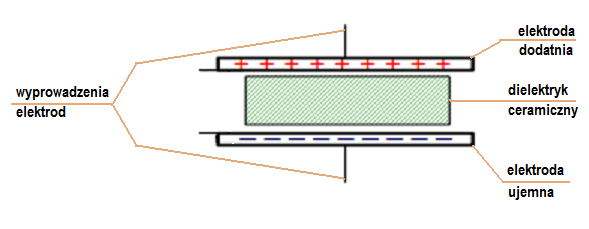

Rys. 2. Schemat budowy kondensatora ceramicznego [2]
Przykłady
zastosowania
kondensatorów
ceramicznych
ferroelektrycznych
Kondensatory ceramiczne ferroelektryczne mają zastosowanie defibrylatorach oraz układach elektrycznych gdzie pełnią funkcję sprzęgania zasilania gromadzenia energii i filtrowania sygnału
