Sprawdzenie Twierdzenia Thevenina

1. Wyznaczenie charakterystyki napięciowo - pradowej dla złozonych dwójników aktywnych:

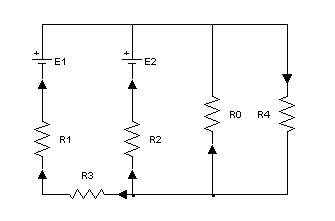

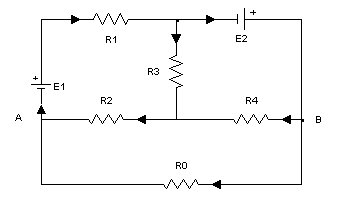

a) schematy układów

schemat 1 schemat 2

E1 = 4 V E1 = 10 V

E2 = 3 V E2 = 5 V

R1 = R3 = 48 Ω R1 = R2 = 48 Ω

R2 = R4 = 300 Ω R3 = R4 = 300 Ω

R0 = 0 – 3,5 kΩ R0 = 0 – 3,5 kΩ

b) tabela pomiarów

Lp.

Z pomiarów

Z charakterystyki

uwagi

U

I

U

I

Rw

-

V

mA

V

mA

Ω

-

1

Stan jałowy

.

.

.

.

.

.

.

.

.

.

6

Stan zwarcia

c) przebieg ćwiczenia

Zestawić kolejno obwody pokazane na schematach. Dokonać pomiary napięcia i prądu na odbiorniku R0. Wykreślić charakterystyki U=f(I). Na tej podstawie wyznaczyć napięcie biegu jałowego U0, prąd zwarcia I0 oraz rezystancję wewnętrzną Rw.

2. Wyznaczenie charakterystyki napięciowo – prądowej dla dwójnika zastępczego.

a) schemat połączeń

b) tabela pomiarów

Lp.

Z pomiarów

uwagi

U

I

-

V

mA

-

1

Stan jałowy

.

.

.

.

.

.

.

.

.

.

6

Stan zwarcia

d) przebieg ćwiczenia

Zestawić obwód pokazany na schemacie. Dokonać pomiary napięcia i prądu na odbiorniku przy różnych wartościach R0 dla kolejnych modeli dwójników z punktu 1.

3. Sprawozdanie

a) wyliczyć w sposób analityczny napięcie źródłowe U0, prąd I0 i rezystancję Rw.

b) wykreślić ch-ki U=f(I) dla wykonanych pomiarów c) porównać ch-ki oraz otrzymane wyniki d) wyciągnąć wnioski

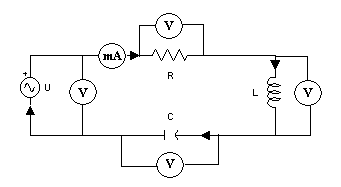

Elementy RLC w obwodzie prądu sinusoidalnie zmiennego 1. Szeregowe połączenie elementów RLC.

a) schemat połączeń

b) tabela pomiarów

Lp.

Z pomiarów

Z obliczeń

| I |

|U|

|U1|

|U2|

|U3|

|U2|-|U3|

|U|

-

A

V

V

V

V

V

V

1

.

.

5

c) przebieg ćwiczenia

Zestawić szeregowy obwód RLC. Przy różnych wartościach prądu I odczytać wskazania przyrządów. Wartości elementów RLC podaje prowadzący.

Nie przekraczać wartości napięcia zasilajacego |U|=100V !

2. Równoległe połączenie elementów RLC.

a) schemat połączeń

b) tabela pomiarów

Lp.

Z pomiarów

Z obliczeń

|U|

| I |

| I1|

| I2 |

| I3 |

| I2 |-| I3|

| I |

-

V

A

A

A

A

A

A

1

.

.

5

c) przebieg ćwiczenia

Zestawić równoległy obwód RLC. Przy różnych wartościach napięcia U

odczytać wskazania przyrządów.

Nie przekraczać wartości napięcia zasilajacego |U|=70V !

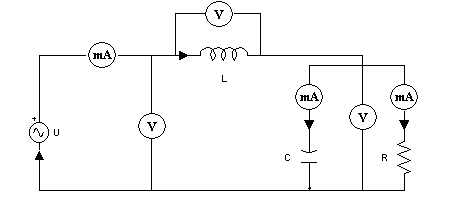

3. Mieszane połączenie elementów RLC.

a) schemat połączeń

b) tabela pomiarów

Lp.

Z pomiarów

Z obliczeń

|U|

|U1|

|U2|

| I |

| I1 |

| I2 |

|U|

| I |

|Z|

-

V

V

V

A

A

A

V

A

Ω

1

.

.

5

c) przebieg ćwiczenia

Zestawić obwód RLC pokazany na schemacie. Przy różnych wartościach napięcia U odczytać wskazania przyrządów.

Nie przekraczać wartości napięcia zasilajacego |U|=70V !

4. Sprawozdanie

a) dla każdego przypadku połączeń wykonać wykres wskazowy b) w oparciu o obliczenia i wykresy wskazowe sprawdzić słuszność praw Kirchhoffa oraz określić kąt przesunięcia fazowego pomiędzy napięciem a prądem

c) dla wszystkich układów wyznaczyć moduł impedancji zastępczej w oparciu o dane parametry RLC i wynik porównać z wynikiem pomiarów.

Rezonans w obwodzie szeregowym

1. Wyznaczenie charakterystyki częstotliwościowej prądu.

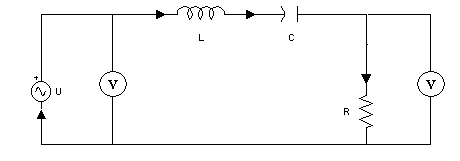

a) schemat połączeń

b) tabela pomiarów

Lp.

-

1

...

20

Z pomiarów

f

Hz

|U1|

V

Z obliczeń

| I |/| I0 |

-

c) przebieg ćwiczenia

Zestawić układ pokazany na rysunku. Nastawić częstotliwość generatora na taką wartość, by wystąpiło maksimum napięcia U1 na rezystorze. Następnie dokonać pomiarów napięcia U1 przy częstotliwościach niższych i wyższych, utrzymując napięcie generatora |U| na stałym poziomie. W pobliżu maksimum napięcia U1

zagęścić ilość pomiarów.

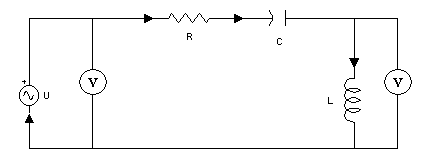

2. Wyznaczenie charakterystyki częstotliwosciowej napięcia na cewce.

a) schemat połączeń

b) tabela pomiarów

Lp.

-

1

...

20

Z pomiarów

f

Hz

|U1|

V

Z obliczeń

|U1|/|U|

-

c) przebieg ćwiczenia

Postępować analogicznie jak w punkcie poprzednim.

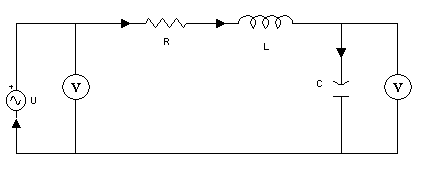

3. Wyznaczenie charakterystyki częstotliwosciowej napięcia na cewce.

a) schemat połączeń

b) tabela pomiarów

Lp.

-

1

...

20

Z pomiarów

f

Hz

|U1|

V

Z obliczeń

|U1|/|U|

-

c) przebieg ćwiczenia

Postępować analogicznie jak w punkcie poprzednim.

4. Sprawozdanie

a) narysować charakterystyki częstotliwościowe obwodu b) z charakterystyki częstotliwosciowej pradu wyznaczyć dobroć obwodu rezonansowego Q0

c) na podstawie charakterystyk częstotliwosciowych napięć na kondensatorze i cewce określić dobroć obwodu

d) obliczyć częstotliwość rezonansową obwodu oraz jego dobroć na podstawie parametrów RLC

e) porównać otrzymane wyniki

5. Parametry obwodu.

R = 1kΩ, L = 1 mH, C=10 nF,

Napięcie generatora |U| = 1V.
