WZMACNIACZE I ELEMENTY PORÓWNUJĄCE

PNEUMATYCZNE.

Wymagania dla wzmacniaczy: duŜe i stałe wzmocnienie (duŜe i stałe nachylenie charakterystyki statycznej)

Wzmacniacz przysłonowy

Zmiana

połoŜenia

przysłony

powoduje

zmianę

ciśnienia

kaskadowego. Wielkością wej. jest przesunięcie przysłony, a wielkością wyj. ciśnienie kaskadowe pk.

Zakres zmian odległości przysłony potrzebny do uzyskania

określonych zmian ciśnienia kaskadowego zaleŜy od wymiaru dysz.

Dla dysz o średnicach wewnętrznych 0,3 – 1mm zmiany ciśnienia kaskadowego rzędu 20 – 80% pz uzyskuje się przy przesunięciach

przysłony rzędu kilku setnych części milimetra.

Wzmacniacz przysłonowy ze zwęŜką Venturiego

Dobra niezaleŜność sygnału wyj. od ciśnienia zasilania. MoŜliwość uzyskania wartości ujemnych ciśnienia (mniejszych od ciśnienia atmosfercznego). Zasysanie, przy duŜych prędkościach przepływu, powietrza z komory wyj. do dyszy.

Wzmacniacze przysłonowe wykorzystywane jako wzmacniacze

wstępne, pobierające minimalne powietrze przez obciąŜenie. Moc sygnału wyj. jest niewielka.

1

Wzmacniacz mieszkowy

Na płytkę pośrednią działa od góry ciśnienie wej. doprowadzone do mieszka górnego. Od dołu działa ciśnienie panujące w mieszku dolnym (wyj.), będące ciśnieniem wyj. wzmacniacza. Powierzcnie czynne obu mieszków są róŜne, a więc płytka 1 jest w równowadze, gdy iloczyn ciśnienia wej. i powierzchni mieszka górnego jest równy iloczynowi ciśnienia wyj. i powierzchni mieszka dolnego. Podwójny zawór kulowy zamyka gniazdo zaworu doprowadzającego do

mieszka dolnego ciśnienie zasilania oraz gniazdo zaworu

łączącego ten mieszek z atmosferą. JeŜeli przy stanie równowagi ciśnienie wej. wzrośnie to płytka 1 przesunie się w dół otwierając zawór doprowadzający ciśnienie zasilania do mieszka dolnego. Na skutek tego ciśnienie wyj. wzrośnie i płytka środkowa powróci do połoŜenia równowagi. I odwrotnie – spadek ciśnienia wej. powoduje łączenie mieszka dolnego z atmosfera i spadek ciśnienia wyj. do wartości, przy której płytka znajduje się w połoŜeniu równowagi.

Wzmacniacz membranowy

Siła pochodząca od ciśnienia wej. panującego w komorze wej.

porównywana jest z siłą powodowaną działaniem ciśnienia wyj.

Obie siły działają na ten sam zestaw membran, z tym Ŝe ciśnienie wej. działa na większą powierzchnię niŜ ciśnienie wyj.

Stosunek

tych

powierzchni

określa

współ.

wzmocnienia

wzmacniacza.

2

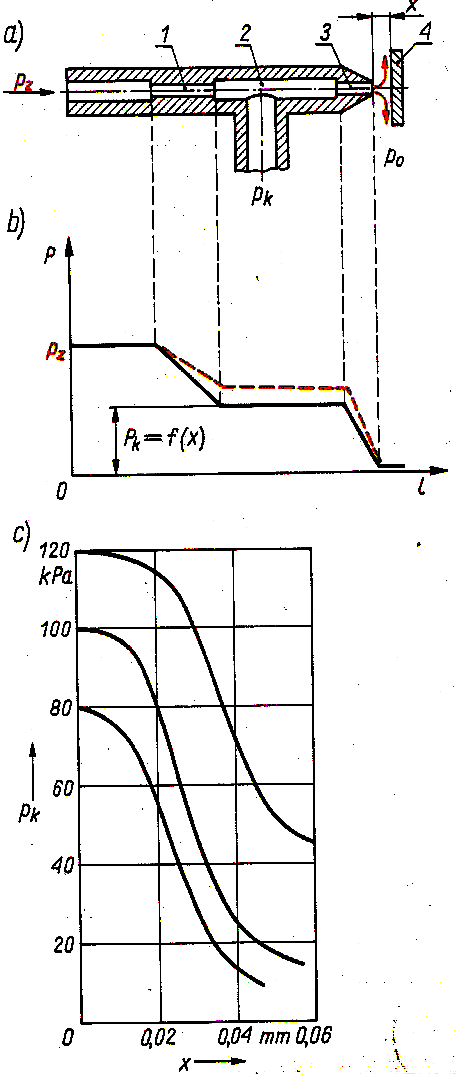

Wzmacniacz przysłonowy:

a) schemat konstrukcyjny

b) wykres spadku ciśnienia

c) zaleŜność sygnału wyjściowego ciśnienia pk

od odległości dysza – przysłona dla trzech

wartości ciśnienia pz

pz – ciśnienie zasilania

pk – ciśnienie kaskadowe

po – ciśnienie ośrodka

1 – opór stały, 2 – komora wyjściowa,

3 – dysza, 4 – przysłona

Wzmacniacz przysłonowy ze zwęŜką

Venturiego

a) schemat konstrukcyjny

b) zaleŜność sygnału wyjściowego ciśnienia pk

od odległości x dysza – przysłona dla trzech

wartości ciśnienia pz

3

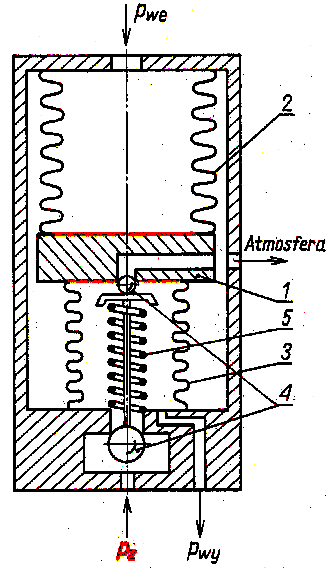

Wzmacniacz pneumatyczny mieszkowy

1- płytka pośrednia, 2 – mieszek wejściowy – górny,

3 – mieszek wyjściowy – dolny, 4 – podwójny zawór

kulowy, 5 - spręŜyna

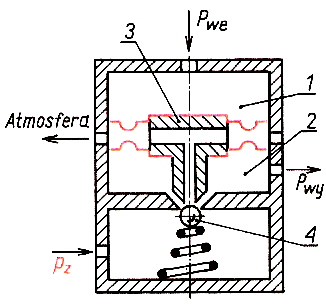

Wzmacniacz membranowy

1 – komora wejściowa, 2 – komora wyjściowa, 3 –

zespół membran, 4 – zawór kulowy

4
