Przedwzmacniacz Stereo z Regulacją Tonów
Układ ten jest stereofonicznym prostym przedwzmacniaczem z
regulacją barwy dźwięku. Regulacja tonów niskich i wysokich oraz
głośności odbywa się za pomocą podwójnych potencjometrów
obrotowych. Urządzenie cechuje się niewielkimi wymiarami i niskim
poborem prądu i bardzo niskim kosztem wykonania. Zastosowanie
czterech popularnych tranzystorów BC547B i garstki elementów
dyskretnych sprawia że jedynym istotnym wydatkiem jest zakup
porządnych potencjometrów. Układ ten nie jest żadnym odkrywczym opracowaniem a zawiera dwa
bardzo popularne przedwzmacniacze opisywane tutaj jakiś czas temu. Układ z powodzeniem może pracować z dowolnym wzmacniaczem (np. Mini Wzmacniacz 2x15W lub Mini Wzmacniacz
2x100W), a dzięki stabilizatorowi napięcia umieszczonemu na płytce możliwe jest zasilanie
przedwzmacniacza napięciem z przedziału 20-30V. Pobór prądu nie powinien przekroczyć 20mA.
Działanie:

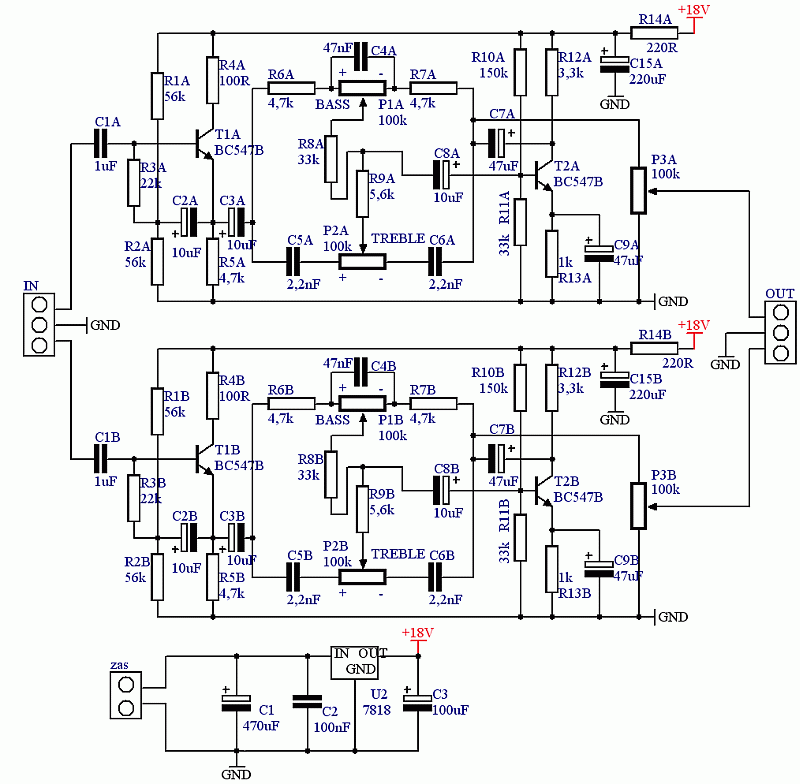

Schemat ideowy układu znajduje się na rysunku poniż
Wejściem sygnału jest złącze IN (GOLDPIN), z którego sygnał za pomocą kondensatora C1A trafia na tranzystor T1A (BC547). Rezystory R1 (56k), R2 (56k) oraz R3 (22k) ustawiają odpowiedni punkt pracy tranzystora T1A. Za pomocą kondensatora C3A (10uF) sygnał trafia na filtr pasywny składający się z kondensatorów C5A-C6A (2,2nF), C4A (47nF) oraz rezystorów R6A-R7A (4,7k) i potencjometrów P1A-P2A (100k). Sygnał z potencjometrów poprzez rezystory R8A (33k) i R9A (5,6k) i kondensator C8A (10uF) trafia na bazę tranzystora T2A (BC547). Polaryzację tego tranzystora zapewniają elementy R10A (150k) i R11A (33k). Na wyjście OUT (GOLDPIN) sygnał
trafia poprzez kondensator C7A (47uF) i potencjometr P3A stanowiący regulację głośności.
Elementy w drugim kanale działają identycznie z tym że zostały oznaczone literą "B".
Zasilanie podawane jest na gniazdo zas (ARK2). Kondensatory C1 (470uF), C2 (100nF) i C3
(100uF) stanowią, wraz ze stabilizatorem U2 (7818), zasilacz stabilizowany.
Budowa:
Układ z powodzeniem można zbudować w oparciu o płytkę drukowaną dostępną tutaj. Rysunek w odbiciu lustrzanym dostępny jest tutaj. Montaż nie powinien sprawić większych trudności gdyż elementy na płytce rozmieszczone są w dużych odległościach od siebie. Pierwsze powinny zostać
wlutowane wszystkie rezystory, potem kondensatory MKT (ewentualnie ceramiczne) a na samym
końcu elektrolity, potencjometry i złącza. W roli kondensatorów stałych zalecam zastosować
kondensatory MKT. Potencjometry na płytce zostały specjalnie tak rozmieszczone aby mogły
zostać wlutowane bezpośrednio w płytkę. Eliminuje to konieczność prowadzenia kabli do
potencjometrów, co jest nie tylko kłopotliwe i czasochłonne ale dodatkowo psuje parametry
dźwięku.
Układ dzięki obecności stabilizatora 7818 może być zasilany napięciem 20-32V. Maksymalne
napięcie związane jest z dopuszczalnym napięciem wejściowym stabilizatora i nie należy go
przekraczać. W przypadku gdy dostępne są wyższe napięcia z zasilania końcówki mocy, można
jeszcze wykorzystać dodatkowy stabilizator np LM317 o wyższym dopuszczalnym napięciu
wejściowym, który wstępnie obniży napięcie zasilania przedwzmacniacza na przykład do około
25V. Zamiast stabilizatora 7818 można użyć jego mniejszej wersji 78L18, gdyż pobór prądu nie
powinien przekroczyć 20mA.
Pomocą w konstrukcji może okazać się schemat montażowy dostępny tutaj.
Wykaz Elementów:
1x Złącze śrubowe ARK2(podwójne)
2x Listwa Goldpin 1x3
2x 1k
2x 3,3k
6x 4,7k
2x 5,6k
2x 22k
4x 33k
4x 56k
2x 100R
2x 150k
2x 220R
3x Potencjometr Montażowy 100k
2x 1uF
4x 2,2nF
1x 100nF
6x 10uF Elektrolit
4x 47uF Elektrolit
1x 100uF Elektrolit
2x 220uF Elektrolit
1x 470uF Elektrolit
4x BC547B
1x Stabilizator 7818
