Zawory redukcyjne

Zawory redukcyjne umożliwiają zmniejszenie ciśnienia za zaworem do ustalonej wartości i utrzymywanie jej na stałym poziomie, niezależnie od zmiany ciśnienia przed zaworem. Uzy-skuje się to poprzez zdławienie przepływu wody na elemencie dławiącym, którym może być grzybek umieszczony za otworem przelotowym lub iglica znajdująca się bezpośrednio w otworze.

Wśród zaworów redukcyjnych możemy wyróżnić zawory bezpośredniego działa-

nia (rys. 12.38) oraz zawory redukcyjne pośredniego działania. (rys. 12.39).

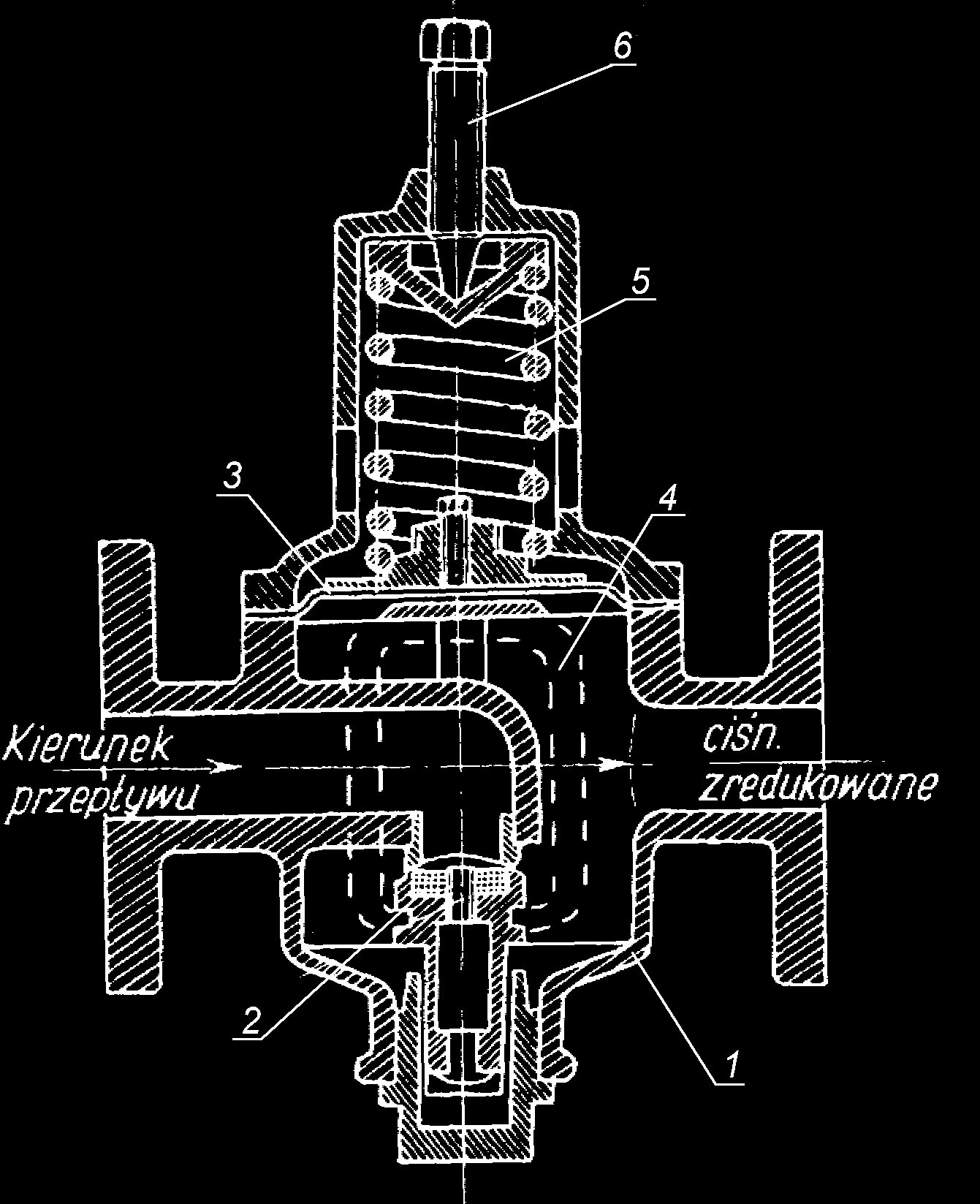

Rys.12.38. Zawór redukcyjny bezpośredniego działania.

1- korpus, 2 - grzybek, 3 - membrana, 4 - jarzmo, 5 - sprężyna, 6 - śruba nastawcza.

Pierwsze z nich składają się z korpusu 1, wewnątrz którego umieszczony jest grzybek 2 połą-

czony bezpośrednio z membraną 3 za pomocą jarzma 4. Nad przeponą 3 znajduje się sprężyna 5 pozwalająca na ustawienie stopnia redukcji ciśnienia na zaworze. Ciecz odpływająca z zaworu oddziałowuje bezpośrednio na membranę 3 . W przypadku gdy ciśnienie za zaworem jest za niskie w stosunku do wymaganego sprężyna 5 powoduje zwiększenie odsłonięcia otworu przelotowego, a tym samym zmniejszenia stopnia redukcji ciśnienia. Przy wzroście ciśnienia cieczy znajdującej się za zaworem wzrastające parcie na membranę 3 spowoduje przymknięcie przelotu w korpusie 1, a tym samym wzrost stopnia zdławienia. Zawory redukcyjne należą do grupy urządzeń regulacyjnych o regulacji nadążnej.

W zaworach pośredniego działania (rys.12.39) regulację stopnia otwarcia zaworu

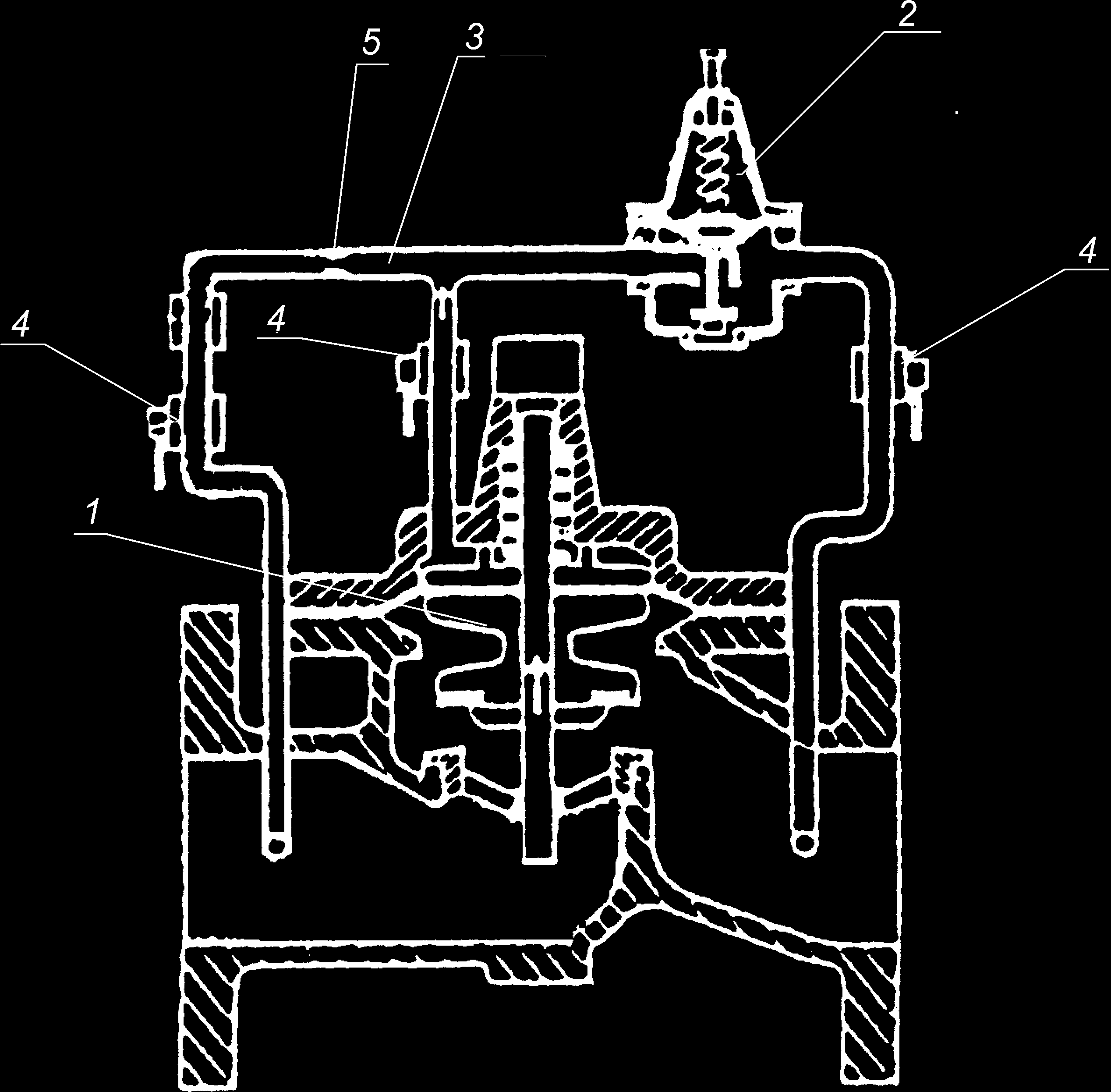

Rys. 12.39. Zawór redukcyjny pośredniego działania.

1 - zawór główny, 2 - zawór pilotowy, 3 - przewód obejściowy, 4 - zawory odci-

nające, 5 - kryza.

głównego 1 uzależniona jest od zaworu pilotowego 2 znajdującego się na przewodzie obej-

ściowym 3. Przy spadku ciśnienia za zaworem głównym 1 poniżej wartości założonej nastę-

puje zwiększenie otwarcia zaworu pilotowego 2. Wzrost natężenia przepływ wody w przewodzie obejściowym 3 powoduje spadek ciśnienia statycznego za kryzą 5, co w konsekwencji prowadzi do odessania wody z nad membrany zaworu głównego i mocniejszego otwarcia zaworu głównego. Nadmierny wzrost ciśnienia za zaworem powoduje reakcję przeciwną tj.

przymknięcie zaworu głównego 1.

Przy doborze zaworów redukcyjnych szczególną uwagę należy zwrócić na następujące ich parametry:

- dopuszczalny zakres redukcji ciśnienia,

- maksymalną temperaturę pracy zaworu,

- maksymalne ciśnienie robocze zaworu,

- zakres dopuszczalnych przepływów,

- współczynnik Kv definiowanego jako wielkość natężenia przepływu wody (w m3/h) o temperaturze 15oC przepływającej przez urządzenie powodujące spadek ciśnienia o 1 bar.

- oraz sprawdzenie czy przy założonym ciśnieniu na dopływie do zaworu i zadanej wartości stopnia redukcji ciśnienia na zaworze nie wystąpi zjawisko kawitacji.

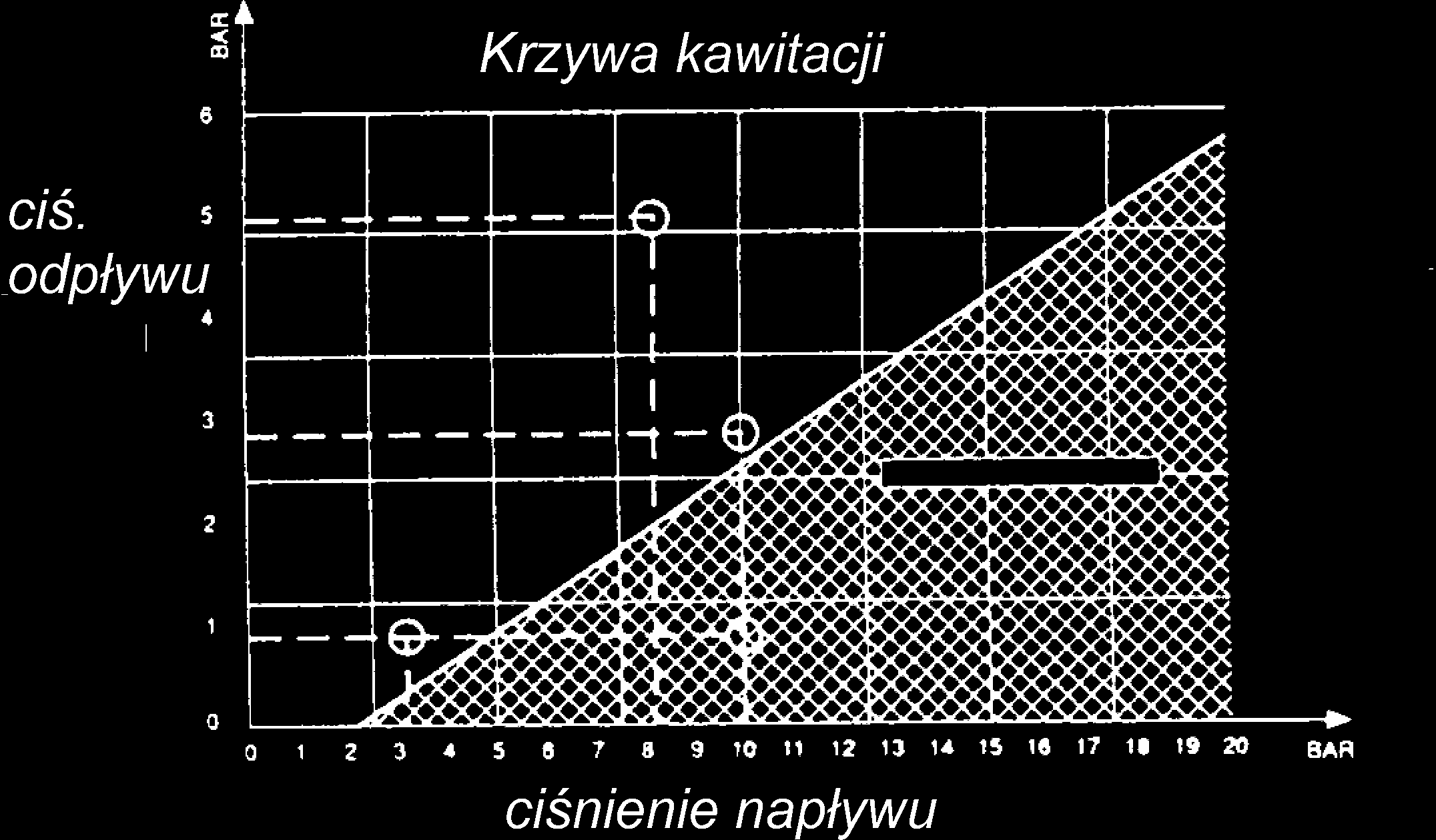

Rys.12.40. Krzywe kawitacji zaworów redukcyjnych pośredniego działania.

Jeżeli po sprawdzeniu na nomogramach okazałoby się, że przy obliczonych wartościach spadku ciśnienia może dojść do wystąpienia kawitacji należy przeprowadzić redukcję 2 stopniową z wykorzystaniem 2 zaworów połączonych szeregowo.
