Laboratorium 6.7.5: Podsieci i konfiguracja routera

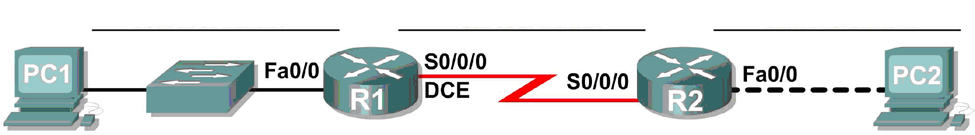

Topologia sieci
Tabela adresacji
Urządzenie Interfejs
Adres IP
Maska podsieci
Domyślna brama
Fa0/0
Nie dotyczy
R1
S0/0/0
Nie dotyczy
Fa0/0
Nie dotyczy
R2
S0/0/0
Nie dotyczy
PC1
Karta sieciowa
PC2
NIC
Cele nauczania
Po zakończeniu tego ćwiczenia będziesz potrafił:
• Określać wymagania dotyczące podsieci i przestrzeni adresowej.
• Przyporządkowywać odpowiednie adresy do interfejsów oraz tworzyć dokumentację.
• Konfigurować i aktywować interfejsy typu Serial i FastEthernet.
• Testować oraz weryfikować konfigurację.
• Analizować określoną konfigurację oraz dokumentować wdrożoną konfigurację sieci.
Scenariusz
Ćwiczenie to polega na zaprojektowaniu i zastosowaniu schematu adresacji IP dla topologii przedstawionej na diagramie. Do dyspozycji jest przydzielony blok adresów, który musi zostać podzielony na podsieci zapewniające logiczny schemat adresacji w tej sieci. Interfejsy routerów zostały przygotowane do konfiguracji przy użyciu adresów IP zgodnych z określonym przez ciebie schematem logicznym. Po stworzeniu kompletnej konfiguracji sprawdź poprawność działania sieci.
Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992-2007 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie dostępne informacje firmy Cisco.
Strona 1 z 3
Podstawy sieci komputerowych
Adresowanie sieci - IPv4
Laboratorium 6.7.5: Podsieci i konfiguracja routera.
Zadanie 1: Podsieć i przestrzeń adresowa.
Krok 1: Przeanalizuj wymagania sieci
Do zaprojektowania sieci otrzymałeś blok adresów 192.168.1.0/24. Tworzona sieć składa się z następujących segmentów:
• Sieć LAN podłączona do routera R1 powinna zawierać wystarczającą liczbę adresów IP, aby było możliwe podłączenie 15 hostów.
• Sieć LAN podłączona do routera R2 powinna zawierać wystarczającą liczbę adresów IP, aby było możliwe podłączenie 30 hostów.
• Połączenie pomiędzy routerem R1 oraz routerem R2 będzie wymagało tylko dwóch adresów IP
po jednym adresie na każdy interfejs.
Plan powinien zawierać podsieci o jednakowym rozmiarze oraz plan adresacji o najmniejszym rozmiarze podsieci, które będą zapewniać odpowiednią liczbę hostów.
Krok 2: Podczas projektowania sieci zastanów się nad następującymi pytaniami.
Ile podsieci jest wymaganych w tej sieci? ____________________
Jak wygląda maska podsieci w formacie dziesiętnym oddzielonym kropkami?
____________________
Jak wygląda maska podsieci w formacie przedstawiającym ilość bitów pola sieciowego?
____________________
Ile każda z podsieci zawiera możliwych do wykorzystania adresów hostów? ____________________
Krok 3: Przydzielanie określonych adresów do podsieci określonych w omawianej topologii.
1. Przyporządkuj drugą podsieć do sieci podłączonej do R1.
2. Przyporządkuj trzecią podsieć do połączenia pomiędzy R1 i R2.
3. Przyporządkuj czwartą podsieć do sieci podłączonej do R2.
Zadanie 2: Określenie adresów interfejsów.
Krok 1: Przydziel odpowiednie adresy IP do interfejsów urządzeń.
1. Przyporządkuj pierwszy użyteczny adres hosta z drugiej podsieci do interfejsu routera R1
podłączonego do sieci LAN.
2. Przyporządkuj ostatni użyteczny adres hosta z drugiej podsieci do interfejsu PC1.
3. Przyporządkuj pierwszy użyteczny adres hosta z trzeciej podsieci do interfejsu routera R1
podłączonego do sieci WAN.
4. Przyporządkuj ostatni użyteczny adres hosta z trzeciej podsieci do interfejsu routera R2
podłączonego do sieci WAN.
5. Przyporządkuj pierwszy użyteczny adres hosta z czwartej podsieci do interfejsu routera R2
podłączonego do sieci LAN.
6. Przyporządkuj ostatni użyteczny adres hosta z czwartej podsieci do interfejsu PC2.
Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992-2007 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie dostępne informacje firmy Cisco.
Strona 2 z 3
Podstawy sieci komputerowych
Adresowanie sieci - IPv4
Laboratorium 6.7.5: Podsieci i konfiguracja routera.
Krok 2: Udokumentuj użyte adresy w odpowiedniej tabeli zamieszczonej pod topologią logiczną.
Zadanie 3: Konfiguracja adresów interfejsów szeregowego (Serial) oraz ethernetowego (FastEthernet).
Krok 1 Konfigurowanie interfejsów routera.
Skonfiguruj interfejsy routerów R1 oraz R2 adresując je tak, jak na twoim projekcie sieci. W celu zrealizowania tego ćwiczenia w Packet Tracer będziesz wykorzystywał zakładkę Config. Po ukończeniu konfiguracji pamiętaj o zapisaniu jej (running config) w pamięci routera NVRAM.
Krok 2: Konfiguracja interfejsów komputerów PC.
Skonfiguruj interfejsy Ethernet na PC1 i PC2 wykorzystując adresy IP, maski oraz adresy bram z tworzonego przez ciebie projektu.
Zadanie 4: Weryfikacja konfiguracji.
Odpowiedz na poniższe pytania, aby sprawdzić poprawność działania zaprojektowanej sieci.
Czy test przy użyciu komendy ping do bramy domyślnej z hosta podłączonego do routera R1 powiódł
się? __________
Czy test przy użyciu komendy ping do bramy domyślnej z hosta podłączonego do routera R2 powiódł
się? __________
Czy test przy użyciu komendy ping do interfejsu Serial 0/0/0 routera R2 z routera R1 powiódł się?
__________
Czy test przy użyciu komendy ping do interfejsu Serial 0/0/0 routera R1 z routera R2 powiódł się?
__________
Zadanie 5: Do przemyślenia
Czy są jakieś urządzenia w sieci, z których test poleceniem ping wykazuje brak połączenia do innych urządzeń?
__________________________________________________________________________
__________________________________________________________________________
Co przeszkadza komunikować się urządzeniom w tej sieci ?
__________________________________________________________________________
__________________________________________________________________________
