Przygotowanie wtyczek antenowych może sprawiać trudność nie tylko radiotelefony

początkującym użytkownikom CB Radio. Często kupujemy antenę z MOTOTRBO

gotową wtyczką lub jej przygotowanie powierzamy serwisowi CB

Zawody HAM

radio.

SPIRIT

CONTEST

Artykuł ten pokazuje jak wtyczkę taką przygotować we 2012

własnym zakresie.

Nowe

radiotelefony

Tetra firmy

MOTOROLA

Pokażemy jak dobrze przygotować wtyczkę UC-1, nazywaną także PL-259. Zajmiemy się wtyczkami lutowanymi. W handlu są też wtyczki zaciskane, jednak ich montaż wymaga specjalnej zaciskarki.

Po

P pu

p l

u a

l rn

r e

Zarobienie wtyczki antenowej do CB Radio jest dość proste. W naszym przykładzie użyjemy kabla RG58

C/U oraz tzw. "wtyczki na cienki kabel".

Cewki

Pokażemy dwie metody przygotowania wtyczki : pierwsza bez lutowania oplotu i druga z oplotem indukcyjne -

lutowanym. Metoda druga jest lepsza, ale trudniejsza.

garść teori

przydatnej w

Statystyki

praktyce

Statystyk

Metoda I - bez lutowania oplotu.

Wtyczka

antenowa CB

Odsłon artykułów:

Oprócz wtyczki i kabla potrzebne będą: Radio - jak

176743

przygotować

- lutownica, cyna, kalafonia lub topik; wtyk UC-1

- nóż do odizolowania kabla; (PL-259)

Strojenie

- koszulka termokurczliwa lub taśma izolacyjna; anteny CB

- multimetr uniwersalny, omomierz lub żarówka i bateria do sprawdzenia poprawności wykonania Radio w

wtyczki.

samochodzie

Antena CB w

samochodzie -

wybór

1. Zdejmujemy zewnętrzną (czarną) izolację z kabla na długości ok. 3,3cm.

sposobu i

miejsca

montażu

CB Radio -

usuwanie

zakłóceń w

samochodzie

2. Odkręcamy z wtyczki nakrętkę i zakładamy na kabel. Jeżeli będziemy używać koszulki termokurczliwej to również nakładamy ją na kabel.

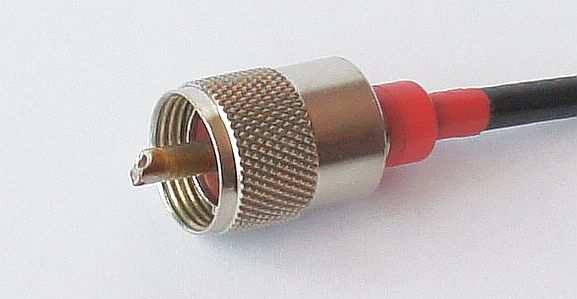

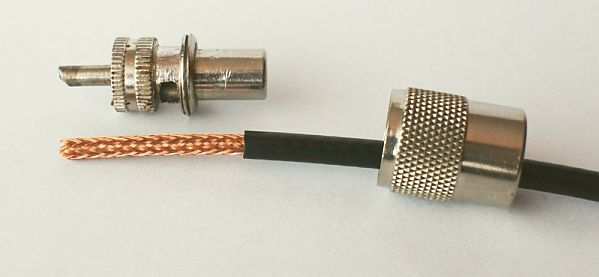

3. Odwijamy miedziany oplot kabla na odcinku ok 2,5cm patrząc od początku kabla (patrz zdjęcie niżej).

4. Ściągamy z kabla izolację żyły środkowej na odcinku ok 1,4cm. Lekko skręcamy żyłę środkową żeby 1 z 2

2015-06-19 16:13

Wtyczka antenowa CB Radio - jak przygotować wtyk UC-1 (PL-259) http://radioinfo.pl/informacje-cb/72-wtyczka-antenowa-cb-radio-jak-pr...

jej druciki się nie rozchodziły na boki.

5. Nakręcamy wtyczkę na kabel w taki sposób, żeby żyła środkowa sięgała do samego początku wtyczki ale nie wystawała. Oplot musi ciasno wkręcić się do wtyczki.

6. Nadmiar oplotu wystający od strony kabla należy obciąć. Miejsce łączenia kabla z wtyczką zabezpieczamy koszulką termokurczliwą lub taśmą izolacyjną.

7. Zalutowujemy żyłę środkową kabla.

8. Sprawdzamy kabel omomierzem, lub żarówką poprawność wykonania kabla. Jeśli wykonywaliśmy kabel łączący radio z anteną to: żyła środkowa powinna się łączyć z promiennikiem (tzw. batem) anteny a oplot z masą samochodu. Żarówka lub omomierz nie powinna pokazywać połączenia między środkiem a oplotem kabla.
