POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTROTECHNIKI		Ćwicz. nr 7
TEMAT: POLE MAGNETYCZNE I STRATY MOCY W ŚCIANIE STALOWEJ		DATA: 1996.04.01
WYKONAŁ: ADAM KURNICKI	GRUPA: ED 4.4	OCENA:

SKŁAD GRUPY LABORATORYJNEJ:

Jurkiewicz Stanisław

Kęsik Jacek

Kurnicki Adam

Celem ćwiczenia jest poznanie charakteru pola magnetycznego oraz strat

mocy w ścianie stalowej jednolitej i zblachowanej .

Przyrządy pomiarowe :

DIGITAL VOLTMETER TYPE V541

Watomierz elektrodynamiczny

Amperomierz elektromagnetyczny

4. Woltomierz elektromagnetyczny

Układ pomiarowy :

V

A W

V

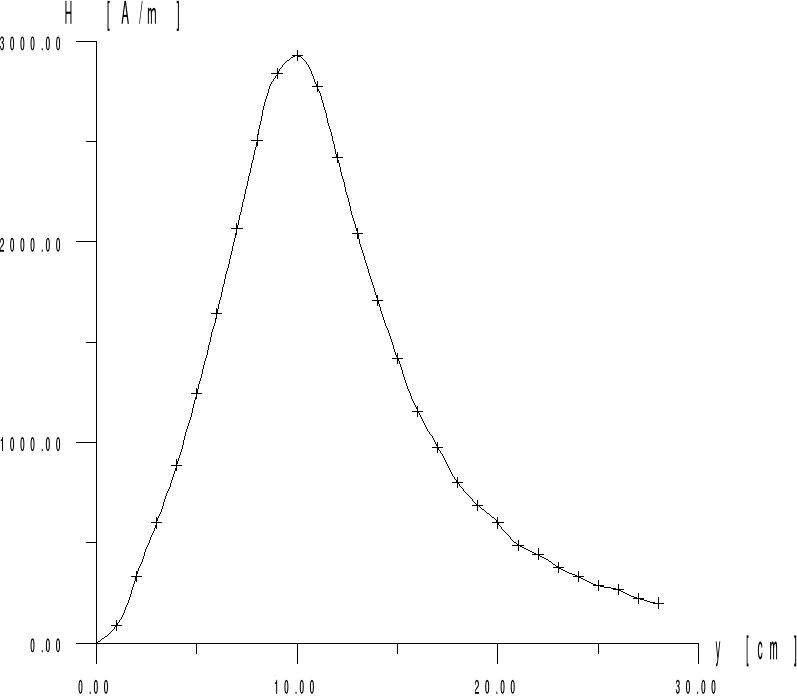

1. Wyznaczanie rozkładu natężenia pola magnetycznego wzdłuż wysokości płyty

Tabela pomiarów :

Płyta jednolita			Płyta zblachowana
y	Usondy	H	y	Usondy	H
cm	mV	A/m	cm	mV	A/m
0	0	0	0	0	0
1	0,04	88,76	1	0,06	133,14
2	0,15	332,85	2	0,18	399,42
3	0,27	599,13	3	0,28	621,32
4	0,40	887,6	4	0,49	1087,31
5	0,56	1242,64	5	0,67	1486,73
6	0,74	1642,06	6	0,85	1886,15
7	0,93	2063,67	7	1,10	2440,9
8	1,13	2507,47	8	1,34	2973,46
9	1,28	2840,32	9	1,43	3173,17
10	1,32	2929,08	10	1,38	3062,22
11	1,25	2773,75	11	1,21	2684,99
12	1,09	2418,71	12	1,04	2307,76
13	0,92	2041,48	13	0,88	1952,72
14	0,77	1708,63	14	0,74	1642,06
15	0,64	1420,16	15	0,59	1309,21
16	0,52	1153,88	16	0,47	1042,93
17	0,44	976,36	17	0,40	887,6
18	0,36	798,84	18	0,38	843,22
19	0,31	687,89	19	0,33	732,27
20	0,27	599,13	20	0,29	643,51
21	0,22	488,18	21	0,26	576,94
22	0,20	443,8	22	0,23	510,37
23	0,17	377,23	23	0,21	465,99
24	0,15	332,85
25	0,13	288,47
26	0,12	266,28
27	0,10	221,9
28	0,09	199,71

2. Wyznaczanie strumienia wnikającego do płyty .

Tabela pomiarów :

Płyta jednolita			Płyta zblachowana
y	Usondy		y	Usondy
cm	V	Wb	cm	V	Wb
0	1,496	2,695	0	1,904	3,431
4	1,443	2,600	4	1,794	3,232
8	1,086	1,957	8	1,379	2,485
12	0,543	0,978	12	0,667	1,202
16	0,252	0,454	16	0,327	0,589
20	0,129	0,232	20	0,158	0,285
24	0,077	0,139

Wykres φ = f( y ) :

Płyta jednolita Płyta zblachowana

φ mWb φ mWb

3. Pomiar mocy traconej w żelaznej ścianie .

Tabela pomiarów :

Płyta jednolita					Płyta zblachowana
I	U	P	Ul sondy	1	I	U	P	Ul sondy	1
A	V	W	mV	mWb	A	V	W	mV	mWb
5	3,0	0,075	31,90	0,144	2,5	1,0	0	18,12	0,082
7,5	5,0	0,25	49,68	0,224	5,0	3,2	0	33,60	0,151
10	6,5	0,50	65,15	0,293	7,5	5,0	0,075	58,12	0,262
12,5	8,2	0,75	80,62	0,363	10,0	6,6	0,13	65,87	0,297
15	10,0	1,50	96,87	0,436	12,5	8,2	0,25	82,00	0,369
17,5	11,4	2,00	112,40	0,506	15,0	10,0	0,63	97,75	0,440
20	13,0	2,50	128,20	0,577	17,5	11,5	1,00	114,37	0,515
					20,0	13,0	1,63	129,87	0,585

Wykresy P = f( Ι ) oraz φ₁ = f( Ι ) :

Płyta jednolita Płyta zblachowana

φ₁ [ mWb ] φ₁ [ mWb ]

Wnioski :

1. Rozkłady natężenia pola magnetycznego w ścianie jednolitej i w ścianie

zblachowanej H=f(y) mają identyczny kształt .Charakterystyki te są bezwzględnie

symetryczne (bez uwzględniania zwrotu) względem osi symetrii płyty , gdzie natężenie pola przyjmuje wartość 0 . Wartość max. natężenia pola występuje

w ok. 1/6 szerokości płyty (y) od środka symetrii i dla płyty zblachowanej jest

większa niż dla płyty jednolitej .

2. Do ściany zblachowanej przenika większy strumień niż do ściany jednolitej.

Strumień ten wartość max. osiąga w osi symetrii płyty .

3. Zależność strumienia od prądu płynącego w uzwojeniach jest w obu przypadkach liniowa i jednakowa.

4. W ścianie jednolitej występują na skutek łatwiejszego przepływu prądów

wirowych powstałych w wyniku indukowania się napięć w płycie stalowej od

strumienia ją przenikającego większe o około 2 razy straty mocy niż w ścianie

zblachowanej .

---
