Sprawozdanie z ćwiczeń laboratoryjnych techniki łączenia.

Ćwiczenie nr 5.

Temat: Odskoki sprężyste.

wykonali:

Piotr Skwarek

Artur Ścirka

grupa dziekańska: ED 5.4

data wykonania: 04.12.996

1.Cel ćwiczenia:

Zapoznanie ilościowe ze zjawiskiem odskoków sprężystych. Pomiar czasów występowania i czasów trwania odskoków spręzystych dla różnych wartości napięcia ,dla dwóch styczników.

2.Pomiar czasów TTZ i TWZ oraz l liczby odskoków.

Pomiary były prowadzone dla kazdej fazy i stycznika dla napięć 0.9UN, UN ,1.1UN i dla maksymalnej wartości U=256V po dziesięciu razy dla każdego a nastepnie zostały uśrednione i zaokrąglone . W tej postaci są prezentowane w poniższych tabelach.

Stycznik 1

U

R

S

T

TTZ

TWZ

l

TTZ

TWZ

l

TTZ

TWZ

l

198V

0.432

0.92

2

0.764

1.37

4

0.469

1.08

5

220V

0.62

2.82

4

0.81

2.32

5

0.53

2.17

5

242V

0.6

1.66

4

1.28

2.52

7

0.65

2.39

7

256V

0.74

1.58

4

1.35

2.72

6

0.79

2.55

6

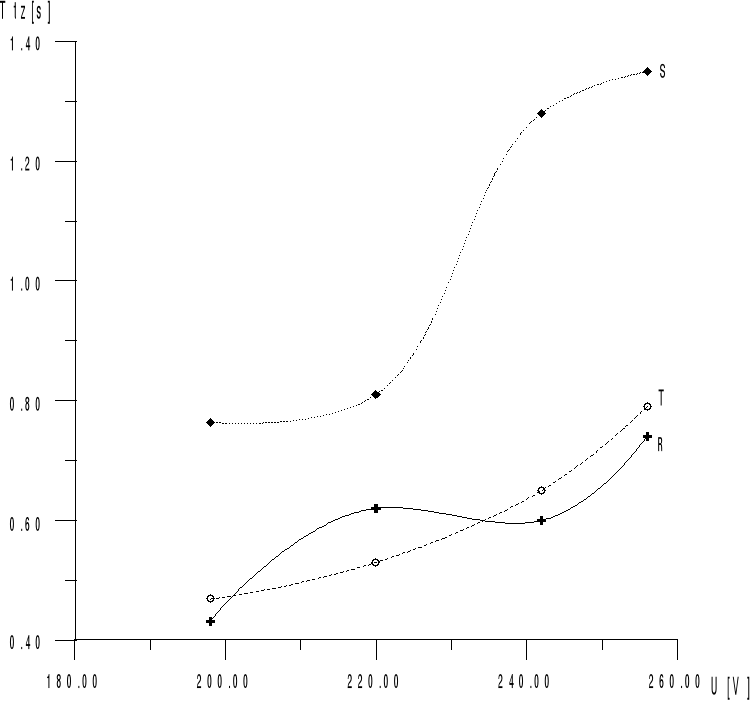

Wykres zależności czasu trwania odskoku od napięcia wyłacznego dla faz : R,S,T

0x01 graphic

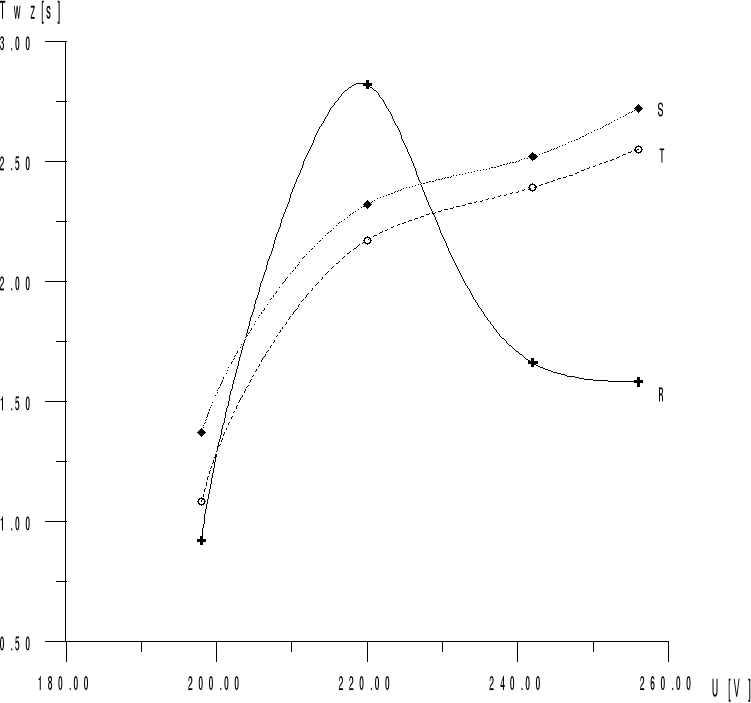

Wykres zależności czasu występowania odskoków od napięcia dla 3 faz

0x01 graphic

Wykres zależności liczby odskoków od napięcia dla 3 faz

0x01 graphic

Stycznik 2

U

R

S

T

TTZ

TWZ

l

TTZ

TWZ

l

TTZ

TWZ

l

198V

1.29

1.42

4

1.89

2.27

4

1.57

8.92

10

220V

1.19

1.66

4

1.58

2.09

4

1.8

5.48

11

242V

1.51

1.92

5

1.36

1.88

4

1.82

3.91

9

256V

1.1

1.42

4

1.54

1.72

4

1.7

5.99

9

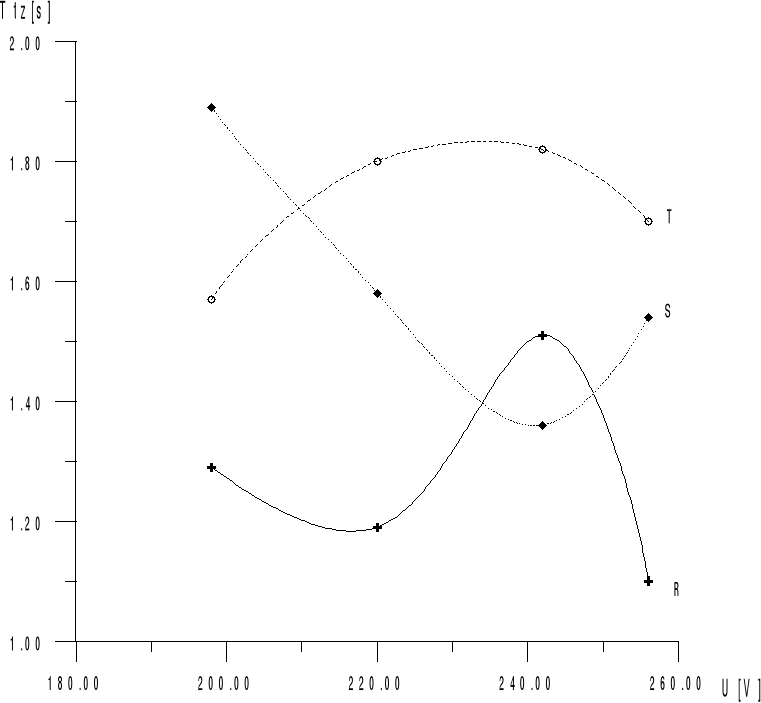

Wykres zależnosci czasu trwania odskoków od napięcia od napięcia dla 3 faz (stycznik2)

0x01 graphic

Wykres zależności czasu występowania odskoków od napięcia dla 3 faz (stycznik2)

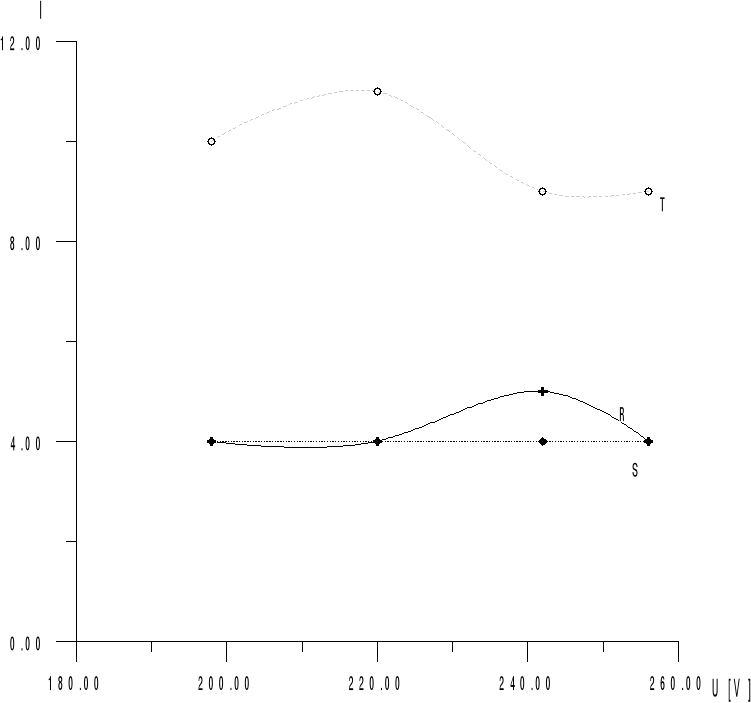

Wykres zależności liczby odskoków od napięcia dla 3 faz (stycznik 2)

0x01 graphic

3.Wnioski:

Jak można zauważyć na podstawie wykresów w styczniku 1 w fazie S mamy wyrobiony przwdopodobnie przestarzały zestyk wykazuje on dłuższy czas trwania odskoków przy załączniu napięcia niż zestyki w innych fazach . Dla pierwszego stycznika daje się zauważyć że wraz ze wzrostem napięcia wzrastają czasy trwania i występowania odskoków. Dla drugiego stycznika nie można niczego podobnego dostrzec ,wartości te są w przybliżeniu na stałe a ich rozrzut można uznać za przypadkowy.Liczba odskoków wraz ze wzrostem napięcia wykazuje również lekki wzrost. Należałoby również zauważyć w tym momencie że wartości zktórych były liczone średnie czasów i liczby odskoków wykazywały dużą rozbieżność , tak więc nasze wyniki można uznać za trochę przypadkowe.
