Paweł Matyjasek |
Laboratorium z Metrologii Technicznej |
|||
Wydział Mechatroniki i Budowy Maszyn |
GRUPA 31 B |
Ocena : |
Data:
|
Podpis: |
Temat: Pomiar metodami pneumatycznymi |
||||
Cel ćwiczenia.
Celem ćwiczenia jest wyznaczenie charakterystyki przetwornika pneumatycznego czujnika pomiarowego.
Wyniki pomiarów.
si |
Pi |
si |
Pi |
0,02 |
0 |
0,5 |
20,5 |
0,04 |
0 |
0,52 |
22 |
0,06 |
0 |
0,54 |
23,5 |
0,08 |
0,5 |
0,56 |
25 |
0,1 |
1 |
0,58 |
27 |
0,12 |
1,5 |
0,6 |
29 |
0,14 |
2 |
0,62 |
30,5 |
0,16 |
3 |
0,64 |
33 |
0,18 |
3,5 |
0,66 |
35,5 |
0,2 |
4 |
0,68 |
38 |
0,22 |
5 |
0,7 |
40 |
0,24 |
5,5 |
0,72 |
43 |
0,26 |
6 |
0,74 |
45,5 |
0,28 |
7 |
0,76 |
48,5 |
0,3 |
8 |
0,78 |
51,5 |
0,32 |
8,5 |
0,8 |
55 |
0,34 |
10 |
0,82 |
58 |
0,36 |
11 |
0,84 |
62 |
0,38 |
12 |
0,86 |
66,5 |
0,4 |
13 |
0,88 |
70 |
0,42 |
14,5 |
0,9 |
74,5 |
0,44 |
16 |
0,92 |
77,5 |
0,46 |
17,5 |
0,94 |
81,5 |
0,48 |
19 |
0,96 |
85,5 |

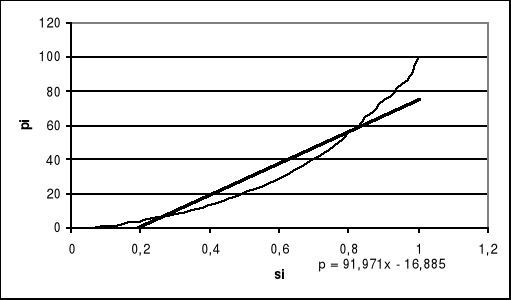

Wykres zależności Pi(si).

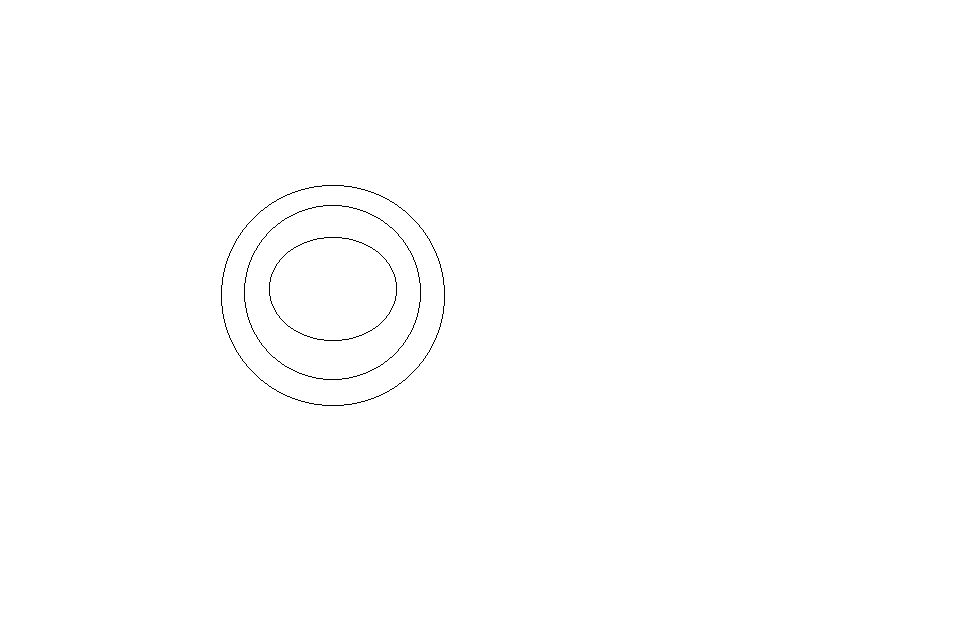

Sprawdzenie pneumatyczne wymiaru ∅ 18 [mm] w polu tolerancji: +0.037;- 0.021.
Żaden z zmierzonych otworów nie zmieści się w polu tolerancji.
∅18+ 0,039 [mm], ∅18+0,044 [mm], ∅18+0,038 [mm].
