Przykład zadania praktycznego
Na podstawie opisu sytuacji i dołączonej dokumentacji, opracuj projekt realizacji prac z zakresu lokalizacji i usunięcia uszkodzenia, urządzenia rozdrabniającego.
Zlokalizuj i usuń uszkodzenie Opracuj wskazówki eksploatacyjne dla urządzenia rozdrabniającego i zaproponuj modyfikacje mające na celu uniknięcie
w przyszłości takich awarii.
Opis sytuacji:
Przy uruchamianiu urządzenia rozdrabniającego użytkownik wcisnął przycisk S2 załączający silnik przenośnika taśmowego, a bezpośrednio potem wcisnął przycisk S4 załączający młyna. Po upływie kilku minut zauważył, że materiał przetwarzany nie zsypuje się z taśmy a silnik młyna pracuje coraz bardziej przeciążony.
Użytkownik natychmiast wyłączył układ przyciskiem awaryjnym S0.
Projekt realizacji prac powinien zawierać:
algorytm prac prowadzących do lokalizacji i usunięcia uszkodzenia nagrzewnicy,
metody i techniki pomiarów parametrów urządzenia rozdrabniającego w zakresie wynikającym z algorytmu prac,
wykaz przyrządów pomiarowych, narzędzi i materiałów potrzebnych do lokalizacji i usunięcia uszkodzenia,
propozycję tabeli do notowania wyników pomiarów wypełnianej w trakcie lokalizacji uszkodzenia, która umożliwi notowanie nazw sprawdzanych elementów, wielkości,
wartości, jednostki oraz wniosków
propozycję tabeli do notowania wyników pomiarów z rubryką umożliwiającą notowanie
wniosków, wypełnianej po usunięciu uszkodzenia,
- wskazania dotyczące bezpiecznego korzystania z nagrzewnicy,
- propozycję modyfikacji nagrzewnicy mającą na celu uniknięcie podobnej awarii.
Czas na wykonanie zadania 240 min
załącznik 1

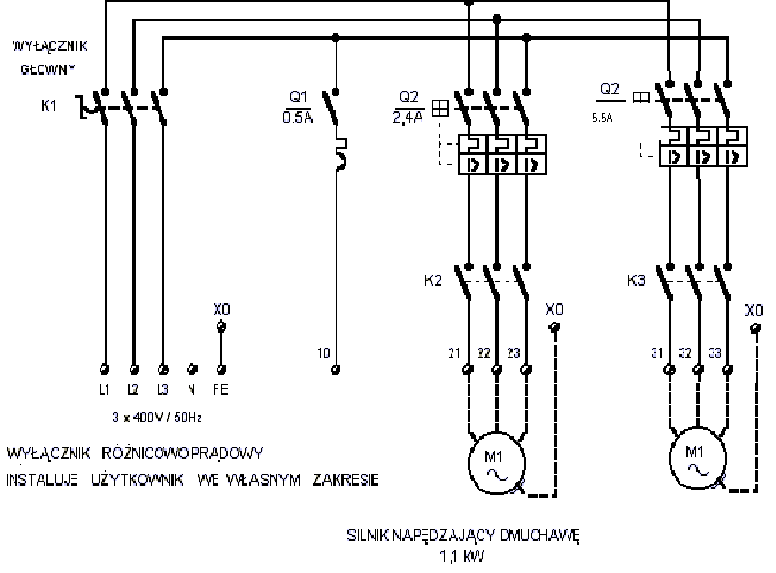

Schemat elektryczny urządzenia rozdrabniającego
Projekt :
Rozwiązanie zadania
Założenia
Analiza działania układu,
Prawdopodobne przyczyny uszkodzenia
Algorytm prac prowadzących do lokalizacji i usunięcia uszkodzenia.
nie
nie
metoda
tak
nie metoda
metoda
nie
Metody i techniki kontroli parametrów urządzenia rozdrabniającego
metoda sprawdzenie obecności napięcia wskaźnikiem napięcia
metoda pomiaru sprawdzenia ciągłości przewodów omomierzem
metoda sprawdzenia rezystancji izolacji silników induktorem
metoda sprawdzenia rezystancji uzwojeń silnika
Wykaz przyrządów pomiarowych, narzędzi i materiałów potrzebnych do usunięcia uszkodzenia
Przyrządy pomiarowe:
miernik uniwersalny
miernik rezystancji izolacji
wskaźnik obecności napięcia
Narzędzia:
narzędzia do ściągania izolacji z przewodów
narzędzia do cięcia przewodów
kombinerki
praska uniwersalna do zaciskania przewodów
lutownica
komplet wkrętaków elektrotechnicznych
Wykaz materiałów i części zamiennych:
Nazwa |
szt. |
symbol |
Wyłącznik główny 10 |
1 |
WG |
wyłącznik nadprądowy 1-f C 0,5A |
1 |
Q1 |
Wyłącznik silnikowy ze stykiem pomocniczym NO 3-f 2,5 - 4 A |
1 |
Q2 |
Wyłącznik silnikowy ze stykiem pomocniczym NO 3-f 4 - 10A |
1 |
Q3 |
Stycznik 3-f 6 A ze stykiem pomocniczym NO |
2 |
K1,K2 |
Przycisk STOP AWARYJNY ze stykiem pomocniczym NC |
1 |
S0 |
Przycisk START (ze stykiem NO) |
2 |
S2,S4 |
Przycisk STOP (ze stykiem NC) |
2 |
S1,S3 |
Silnik indukcyjny 1,1 kW |
1 |
|
Przewody: - LY 2,5 mm2 w trzech kolorach niebieski , żółto-zielony, czarny.
niebieski , czarny, czerwony, brązowy |
|
|
Propozycja tabeli do notowania wyników pomiarów w trakcie lokalizacji uszkodzenia
a) tabela pomiarowa do silnika
RU-V |
RU-W |
RV-W |
RPE-U |
RPE-V |
RPE-W |
RU1-U2 |
RV1-V2 |
RW1-W2 |
MΩ |
MΩ |
MΩ |
MΩ |
MΩ |
MΩ |
Ω |
Ω |
Ω |
|
|
|
|
|
|
|
|
|
na podstawie wyników stwierdzić stan silnika
b) tabela pomiarowa obwodu głównego
Lp. |
sprawdzany element |
Nr. zacisku obwodu |
rezystancja [Ω] |
Uwagi |
1 |
wyłącznik Wg |
1-2 |
|
|
|
|
3-4 |
|
|
|
|
5-6 |
|
|
2 |
wyłącznik Q1 |
|
|
|
3 |
wyłącznik Q2 |
1-2 |
|
|
|
|
3-4 |
|
|
|
|
5-6 |
|
|
|
|
95-96 - 98 |
|
|
4 |
wyłącznik Q3 |
1-2 |
|
|
|
|
3-4 |
|
|
|
|
5-6 |
|
|
|
|
95-96 - 98 |
|
|
5 |
faza L1- Q |
L1 - (Q2) 2 |
|
|
|
|
L1 - (Q3) 2 |
|
|
6 |
faza L2 - Q |
L2 - (Q2) 4 |
|
|
|
|
L2 - (Q3) 4 |
|
|
7 |
faza L3 - Q |
L3 - (Q2) 6 |
|
|
|
|
L3 - (Q3) 6 |
|
|
8 |
stycznik K1 |
1-2 |
|
|
|
|
3-4 |
|
|
|
|
5-6 |
|
|
|
|
21-22 |
|
|
|
|
13-14 |
|
|
|
|
A1-A2 |
|
|
9 |
stycznik K2 |
1-2 |
|
|
|
|
3-4 |
|
|
|
|
5-6 |
|
|
|
|
21-22 |
|
|
|
|
13-14 |
|
|
|
|
A1-A2 |
|
|
c) tabela do sprawdzenia obwodu sterowania
Lp. |
Nr gałęzi |
Badany element nr. styków |
rezystancja [Ω] |
uwagi |
1 |
1 |
SO 11-12 |
|
|
|
|
Q2 95-96-98 |
|
|
|
|
S1 21-22 |
|
|
|
|
S2 13-14 |
|
|
|
|
K1 A1-A2 |
|
|
2 |
2 |
K1 13-14 |
|
|
Propozycja tabeli do notowania wyników pomiarów po usunięciu uszkodzenia
Lp. |
elementy kontrolowane |
wynik kontroli |
|
|
|
sprawne |
uszkodzone |
1 |
Wg |
|
|
2 |
Q1 |
|
|
3 |
Q2 |
|
|
4 |
Q3 |
|
|
5 |
K1 |
|
|
6 |
K2 |
|
|
7 |
M1 |
|
|
8 |
M2 |
|
|
9 |
S1 |
|
|
10 |
S2 |
|
|
11 |
S3 |
|
|
12 |
S4 |
|
|
wskazania eksploatacyjne oraz propozycje modyfikacji.
Zachowanie kolejności włączenia poszczególnych silników

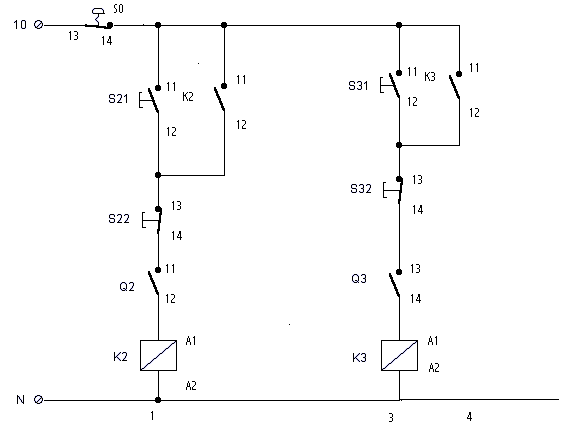

wyposażenie układu w blokadę aby silnik M2 mógł być włączony dopiero po załączeniu silnika napędzającego przenośnik, w gałęzi 3 wpinamy szeregowo styk zwierny stycznika K1 (23 - 24) uniemożliwiający włączenie młyna przy wyłączonym przenośniku
wyposażenie układu w sygnalizację pokazującą pracę silników, sygnalizację wpinamy w gałąź 2,4
Wyłączenie zasilania całego układu, zabezpieczenie przed pojawieniem się napięcia,
sprawdzenie czy układ nie znajduje się pod napięciem
Pomiary obwodu roboczego głównego
wymiana elementu uszkodzonego
omomierzowa
Sprawdzenie silnika
napędzającego przenośnik
Sprawdzenie obwodu sterującego układ
Sprawdzenie poprawności działania mierników
induktorem- rezystancje izolacji
miernikiem uniwersalnym rezystancję cewek silnika
wymiana uszkodzonego elementu lub części obwodu
miernikiem uniwersalnym ciągłość obwodu
wymiana silnika kontrola
Przypuszczalne uszkodzenia, usterki
Uszkodzenie obwodu głównego prądowego zasilającego silnik,
uszkodzenie silnika,
usterka w obwodzie sterowania
2
GW
Silnik napędzający młyn 2,2kW
Q3
5,5A
Silnik napędzający dmuchawę. 1,1kW
Łącznik różnicowo prądowy Instaluje użytkownik we własnym zakresie
1
3
4
S2
S1
S4
S3
