Politechnika Koszalińska

Wydział Budownictwa i Inżynierii Środowiska

Zakład Geotechniki

Kierunek: Budownictwo

Ćwiczenie nr 5.

Określenie stanu gruntu spoistego.

Prowadzący: Wykonali:

dr inż. Krzysztof Gajewski Adamczyk Artur

Gawda Arkadiusz

gr. 3.1.1

Obliczenia:

• wilgotność naturalna

w _śr.= 33,10 %

• granica plastyczności:

w_pśr.=25,00%

• oznaczenie granicy płynności wg Casagrande'a

Granica płynności w _L odczytana z wykresu wynosi 54 %.

Wskaźnik plastyczności I _p obliczamy wg wzoru:

Stopień plastyczności I _L obliczamy wg wzoru:

•
  oznaczenie wskaźnika konsystencji gruntu I _c

Wskaźnik konsystencji gruntu I _c odczytany z wykresu wynosi 43 %.

Nowy stopień plastyczności obliczamy wg wzoru:

A=0,000441*I_c²-0,0602*I_c+3,082=1,308809

B=0,000404*I_c²-0,0550*I_c+2,322=0,703996

Uwagi i wnioski:

Na podstawie badań makroskopowych oraz cech fizycznych gruntów można stwierdzić, że badanym gruntem jest ił w stanie plastycznym.

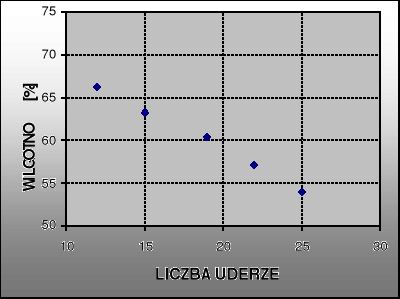

W ćwiczeniu polegającym na określeniu granicy płynności wg Casagrande'a dla 25-ciu uderzeń odczytuje się z wykresu wartość wilgotności odpowiadającej granicy płynności i wynosi ona dla badanego gruntu w _L = 54 %. Wykres zależności między liczbą uderzeń, a wilgotnością mówi nam, że wraz ze wzrostem wilgotności liczba uderzeń maleje.

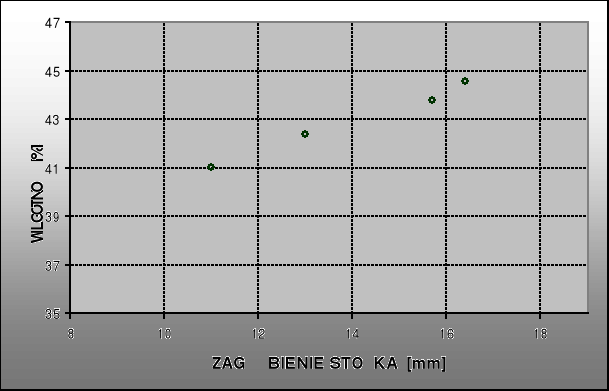

Druga część ćwiczenia polegała na określeniu nowego stopnia plastyczności I _LN na podstawie wskaźnika konsystencji I _c. Z wykresu przedstawiającego zależność zagłębienia stożka od wilgotności, przy zagłębieniu h = 14 mm odczytujemy I _c . Z wykresu wynika, że zagłębienie stożka rośnie wraz ze wzrostem wilgotności.
