Proces technologiczny urządzenia str 1-2, Nazwa części


Nazwa części

Nr ope­racji

Treść operacji

Zabiegi

Szkic wykonawczy

Stanowisko

Narzędzia i przyrządy

Kształ­townik pod­stawy

Rys 1.1

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik

20

Cięcie na długość 185 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Kształ­townik pod­stawy

Rys 1.2

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik

20

Cięcie na długość 450 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Kształ­townik pod­stawy

Rys 1.3

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik

20

Cięcie na długość 335 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Wspornik stojaka rys 1.4

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik

20

Cięcie na długość 185 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

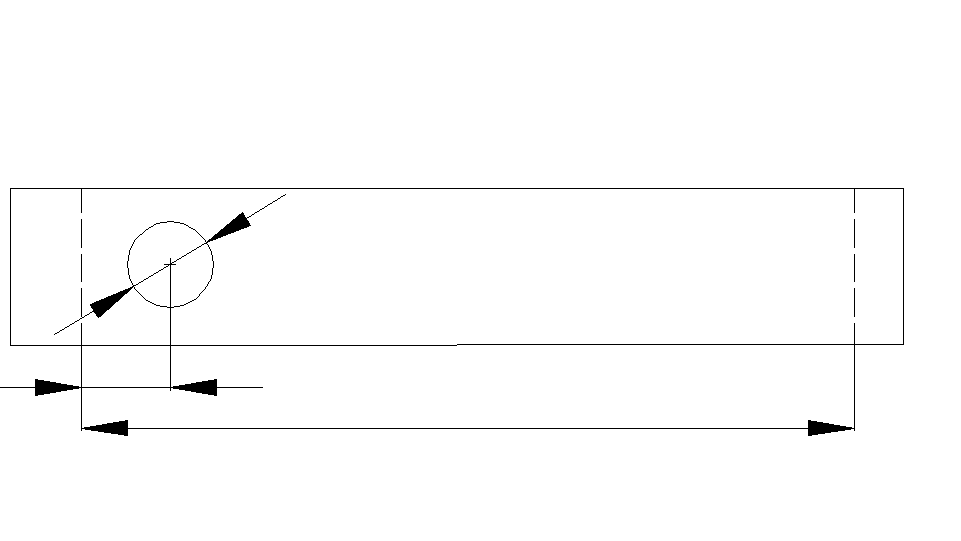

Ramię dźwigni rys 1.5

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik, punktak.

20

Cięcie na długość 1820 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Wiercenie otworu Ø 12 mm

Wiertarka stołowa

Wiertło, wiertarka.

40

Oczyszczanie powierzchni pod spaw oraz ich tępienie

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Wspornik dźwigni rys 1.6

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik, kątomierz.

20

Cięcie na długość 50 mm

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Wspornik uchwytu rys 1.7

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik, punktak, kątomierz.

20

Cięcie na długość 250 mm

Stół ślusarski

Szlifierka kątowa, imak.

30

Wiercenie otworu Ø 20 mm

Wiertarka stołowa

Wiertło, wiertarka.

40

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

Wspornik zawiasu rys 1.8

10

Trasowanie

0x01 graphic

Stół ślusarski

Przymiar liniowy, rysik

20

Cięcie na długość 60 mm według trasy

Stół ślusarski

Szlifierka kątowa, imak.

30

Oczyszczanie powierzchni pod spaw

Stół ślusarski

Szlifierka kątowa, pilnik, imak.

5
