Badanie transformatora trójfazowego v9, maszyny


Politechnika Laboratorium Maszyn Elektrycznych Lubelska Ćwiczenie nr. 2

Syta Tomasz Sołyga Piotr Makarski Piotr E.D.6.2 1995-96

Badanie transformatora trójfazowego 1996.02.26 Ocena :

1. Zapoznanie się z tabliczką znamionową i z danymi transformatora.

Badany transformator ma parametry:

Sn = 20 kVA

U1 = 6 kV ± 5 %

U2 = 400 ÷ 231 V

Uz% = 4,01 %

Po = 147,8 W

Pobc = 448,5 W

I1 = 1,925 A

I2 = 28,86 A

2. Dokonanie oględzin transformatora.

a) sprawdzenie poziomu oleju i uziemienie kadzi;

b) kontrola szczelności kadzi;

c) pomiar rezystancji izolacji

R60 = 700 MΩ

R15 = 950 MΩ

stopień wilgotności oleju = , czyli wszystko OK

d) pomiar rezystancji uzwojenia

R

AB

R

BC

R

AC

R

ab

R

bc

R

ac

I

U

I

U

I

U

I

U

I

U

I

U

0.1

3

0.1

3

0.1

2.9

0.7

0.12

0.75

0.12

0.75

0.11

Czyli:

R A - B

R B - C

R A - C

R a - b

R b - c

R a - c

30 Ω

30 Ω

29 Ω

0.17 Ω

0.16 Ω

0.15 Ω

Na podstawie powyższych pomiarów mogę policzyć rezystancje poszczególnych uzwojeń.

Ponieważ powyższe pomiary prawie nie różnią się między sobą, więc od razu mogę obliczyć wartości średnie:

, dla strony niższego napięcia, oraz dla strony wyższego napięcia:

3. Pomiar przekładni.

L1

L2

L3

Oznaczenia :

R1 - przesuwnik fazowy

A, B, C - zaciski od strony górnego napięcia

a, b, c, n - zaciski od strony niższego napięcia

L.p

U AB

Uoa

v1

U BC

Uob

v2

U CA

Uoc

v3

v śr

vn

dv[ %]

1

200

7.6

15.211

200

7.6

15.211

200

7.6

15.211

15.2

15

1.3

2

300

11.5

15.079

300

11.5

15.079

300

11.5

15.079

15.2

15

1.3

3

100

3.8

15.211

100

3.8

15.211

100

3.8

15.211

15.2

15

1.3

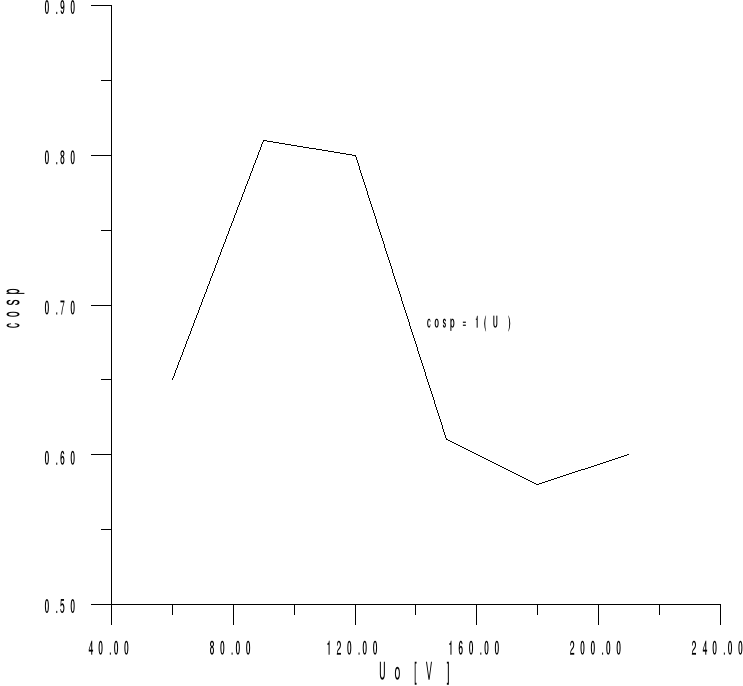

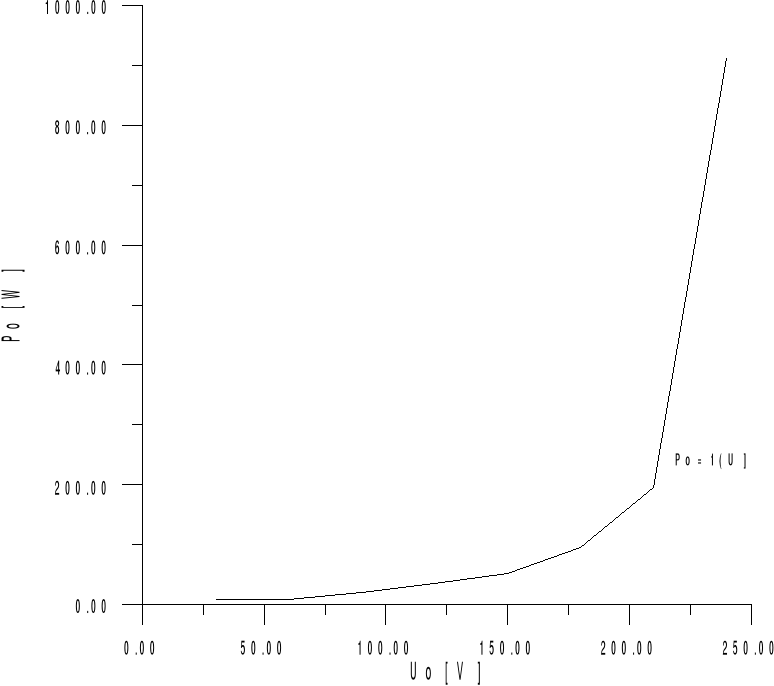

4. Próba stanu jałowego

Uo1 [V]

Uo2 [ V ]

Uo3 [ V ]

Uośr.

Io1 [ A ]

Io2 [ A ]

Io3 [ A ]

Iośr.

Pw1 [ W ]

Pw2 [ W ]

Po

dPuo

dPfe

cosp

30

30.5

30.5

30.5

0.1

0.06

0.1

0.09

4

4

8

0.009

7.991

1.71

59

60

60

60

0.14

0.09

0.14

0.12

4

4

8

0.019

7.981

0.65

90

90

90

90

0.19

0.11

0.2

0.16

16

4

20

0.034

19.96

0.81

120

120

120

120

0.26

0.17

0.25

0.22

32

4

36

0.065

35.93

0.8

150

150

150

150

0.37

0.24

0.38

0.33

48

4

52

0.147

51.85

0.61

180

180

180

180

0.61

0.41

0.6

0.54

92

4

96

0.393

95.60

0.58

210

210

210

210

1.04

0.7

0.99

0.91

160

36

196

1.117

194.8

0.6

240

240

240

240

1.78

1.26

1.68

1.57

784

128

912

3.327

908.6

1.42

0x01 graphic

0x01 graphic

0x01 graphic

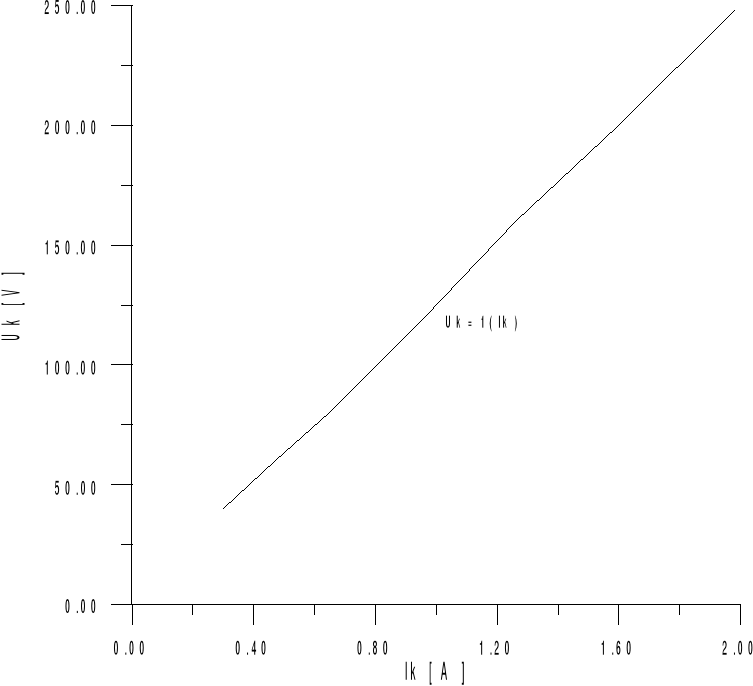

5. Próba stanu zwarcia.

Uk1 [ V ]

Uk2 [ V ]

Uk3 [ V ]

Uk [ V ]

Ik1 [ A ]

Ik2 [ A ]

Ik3 [ A ]

Ik [ A ]

P1 [ W ]

P2 [ W ]

Pk

cosp

248

248

248

248

1.98

1.96

2

1.98

408

24

432

0.52

200

200

200

200

1.6

1.6

1.6

1.6

264

16

280

0.51

160

160

160

160

1.24

1.26

1.28

1.26

168

12

180

0.53

120

120

120

120

0.92

1.02

0.94

0.96

92

8

100

0.51

80

80

80

80

0.64

0.64

0.66

0.65

40

4

44

0.49

60

60

60

60

0.47

0.47

0.48

0.47

24

4

28

0.58

40

40

40

40

0.3

0.3

0.3

0.3

8

4

12

0.58

0x01 graphic

Niestety ch-ki cos ϕ = f ( Ik ) nieudało się wyznaczyć ( tzn. nie wychodziła jako linia prosta równoległa do osi x , więc uznałem , że lepiej jej nie rysować ) .

0x01 graphic

0x01 graphic

6. Ustalenie grupy połączeń transformatora, przy połączonych zaciskach A i a.

U AB

U BC

U CA

Uab

Ubc

Uac

U Bb

U Cc

U Cb

U Bc

300

300

300

20

20

20,1

212

212

200

212

Niestety, mimo najszczerszych chęci nieudało mi się wykreślić wykresu wskazowego napięć. Podejrzewam , że jakiś błąd wkradł się przy pomiarze U Bb

U Cc, U Cb, i U Bc.

Wniosek:

1. Zasadniczo wyniki wyszły zgodnie z oczekiwaniami.

2. Uchyb przekładni wyszedł 1,3 % , a więc zupełnie w normie.

3. Niestety wykresów Io = f ( Uo ), Po = f ( Uo ), cosp = f ( Uo ) nie udało mi się umieścić na wspólnym wykresie jak sugerowała instrukcja, ponieważ przerastało to możliwości wytwórcze mojego programu do rysowania wykresów.

4. Co do samych wykresów ( z wyjątkiem cosp = f ( Uo ) , gdzie niekiedy cosp był większy od jedności - !!! ) , to wyszły one idealnie.

5. Co do wykresów Pk = f ( Ik ) i Pk = f ( Ik- kwadrat ) to zastrzeżenie jak w punkcie 3.
