Badanie przekładników prądowych, 1


POLITECHNIKA LUBELSKA

LABORATORIUM

ZABEZPIECZEŃ ELEKTRYCZNYCH

TEMAT:

Badanie przekładników prądowych

Ćwiczenie wykonali:

Paweł Błażejowski

Tomasz Nurzyński

Robert Smoląg

1.Wyznaczanie charakterystyki magnesowania.

Schemat układu pomiarowego :

0x08 graphic

Tabela pomiarów:

I

[A]

0.1

0.2

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1

U

[V]

11.7

14.47

15.16

15.45

15.65

15.78

15.85

15.93

16.03

16.12

I

[A]

2

3

4

5

6

7

8

9

10

U

[V]

16.54

16.74

16.88

16.96

17.03

17.10

17.18

17.25

17.32

- charakterystyka magnesowania

0x08 graphic

2.Metoda bezpośrednia wyznaczania liczby przetężeniowej.

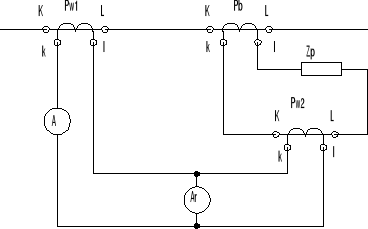

Schemat układu pomiarowego:

0x08 graphic

Pb- przekładnik badany ( υ=1)

Pw1- przekładnik wzorcowy ( υ=10)

Pw2- przekładnik pomocniczy (υ=10)

Zp - obciążenie przekładnika

Tabela pomiarów:

I2w

Ir

zp = Rp

N

[A]

[A]

[Ω]

-

1.35

0.135

1.2

2.7

2.5

0.25

0.6

5

4.4

0.44

0.3

8.8

Obliczenia:

N= I2w * υ w1 / Inpb = 2.5 * 10 / 5 =5

3. Pomiar impedancji obwodu wtórnego przekładnika badanego metodą techniczną.

Pomiary wykonane w układzie jak w punkcie 1. ( przy tym pomiarze zwarte uzwojenie pierwotne).

I

U

Z2

Zśr

[A]

[V]

[Ω]

[Ω]

1

0.186

0.186

2

0.346

0.173

3

0.525

0.175

0.175

4

0.680

0.170

5

0.862

0.172

R2-rezystancja zmierzona mostkiem Thomsona

R2= 0.075Ω

4.Wyznaczanie liczby przetężeniowej na podstawie charakterystyki magnesowania przekładnika (metoda pośrednia ) .

Punkty potrzebne do obliczeń wyznaczone na wykresie z punktu 1.

Impedancje obciążenia przekładnika obliczane ze wzoru:

Zp = [(R2 + Rp )2 + X22 ]1/ 2 ,gdzie Rp odpowiednio: 1.2Ω ; 0.6Ω ; 0.3Ω

Obliczone wartości Zp:

Zp1= 1.285 Ω

Zp2= 0.693 Ω

Zp3= 0.375 Ω

Liczba przetężeniowa obliczana ze wzoru :

N10 = Umx/0.9 * Zp * I1n

Umx -odczytywane z wykresu dla odpowiednich wartości Zp

Um1= 15.80 V , N1= 2.73

Um2= 16.30 V , N2= 5.22

Um3= 16.80 V , N3= 9.95

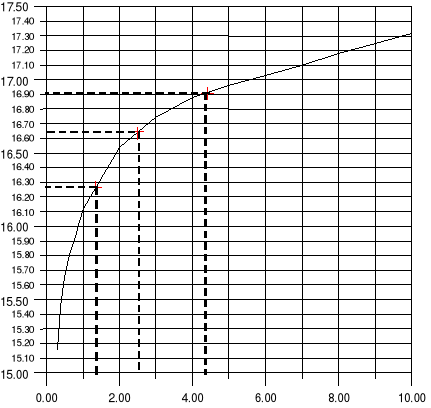

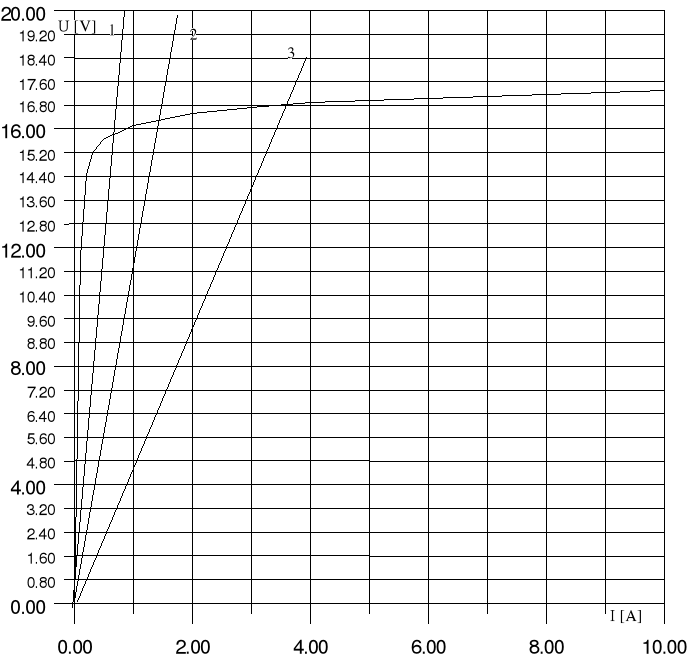

z charakterystyki magnesowania

0x08 graphic

Wnioski:

Otrzymana w punkcie pierwszym charakterystyka była wykorzystana do wyznaczenia wartości napięć Umx potrzebnych do obliczenia wartości liczb przetężeniowych metodą pośrednią. Obliczone wartości liczb przetężeniowych różniły się nieznacznie od wartości otrzymanych w metodzie bezpośredniej. Różnice te mogą wynikać z niedokładności metody pośredniej (m.in. niedokładność wykreślenia wykresu i odczytu z niego) ,oraz możliwości niedokładnego odczytu mierników w metodzie bezpośredniej. Na podstawie pomiarów i obliczeń mogę stwierdzić ,że do szacunkowego określenia liczby przetężeniowej można wykorzystać metodę pośrednią , a dokładność metody tej jest wystarczająca z praktycznego punktu widzenia .
