PANSTWOWA WYŻSZA SZKOŁA ZAWODOWA W ELBLAGU

INSTYTUT INFORMATYKI STOSOWANEJ

LABORATORIUM ELEKTRONIKI I MIERNICTWA

Grupa dziekańska /

podgrupa ćwiczeniowa: VI / III

Tytuł ćwiczenia: 8. Filtry aktywne

Skład grupy:

Data wykonania

/data oddania:

Ocena:

SPRAWOZDANIE Z LABORATORIUM ELEKTRONIKI I MIERNICTWA

ćwiczenie nr 8

Filtry Aktywne

  1. Wykaz i dane znamionowe elementów i przyrządów użytych w ćwiczeniu:

• Zasilacz stabilizowany HY3010

• Wzmacniacz operacyjny

• Oscyloskop Protek 3502C

• Kondensator dekadowy CD-5b

• Opornik dekadowy OD-2-D5b

Rys.1. Schemat do układu wzmacniacza całkującego

0x01 graphic

Rys.2. Schemat do układu wzmacniacza różniczkującego

0x01 graphic

  1. Przebieg ćwiczenia:

Po podłączeniu układu według schematu z rysunku 1, zaczęliśmy zmieniać wartość rezystancji obwodu. Przy każdej zmianie zapisywaliśmy do tabeli pomiarów wartości częstotliwości oraz napięcie prądu. Po podłączeniu schematu z rysunku nr 2, zaczęliśmy zmieniać wartość rezystancji w obwodzie i następnie wpisywać w/w wartości do tabeli.

TABELE POMIAROWE

Użyte wzory:

Wzmacniacz całkujący

Wzmacniacz różniczkujący

0x01 graphic

0x01 graphic

Tab.1. Wzmacniacz całkujący

L.p.

R

C

f

U1

U2

KU

KUOBL

[kΩ]

[µF]

[kHz]

[V]

[V]

[V/V]

[V/V]

1

10

40

0,2753

1,6

2,2

1,38

1,45

2

4

30

0,2759

1,7

7,8

4,59

4,81

3

5

50

0,2765

1,7

9,6

5,65

2,30

4

3

60

0,2768

1,6

5

3,13

3,29

5

7

80

0,2775

1,7

1,6

0,94

1,02

Tab.2. Wzmacniacz różniczkujący

L.p.

R

C

f

U1

U2

φ

KU

KUOBL

[kΩ]

[µF]

[kHz]

[V]

[V]

[o]

[V/V]

[V/V]

1

5

50

0,1

1,70

0,28

86,4

0,16

0,15

2

1

1,80

2,80

108

1,56

1,57

3

10

1,60

14,00

108

8,75

15,71

4

100

1,70

1,50

79,2

0,88

157,08

5

250

1,65

0,60

43,2

0,36

392,69

  1. Charakterystyki częstotliwościowo-amplitudowe:

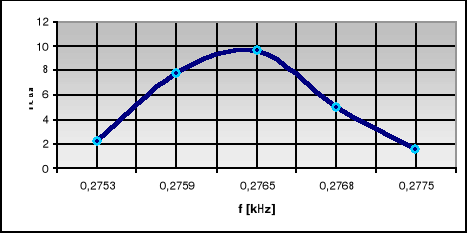

a) wzmacniacz całkujący

0x01 graphic

b) wzmacniacz różniczkujący

0x01 graphic

  1. Spostrzeżenia i wnioski z ćwiczenia:

Na laboratorium zbadaliśmy przydatność wzmacniaczy operacyjnych jako filtrów aktywnych. Podczas badania wzmacniacza całkującego mogliśmy zauważyć brak większych zmian w częstotliwości pracy filtrów, w stosunku do zmiany rezystancji i kondensacji układu. Napięcie na wyjściu układu nie zależało od oporu układu.

Natomiast podczas badania charakterystyki częstotliwościowo - amplitudowej wzmacniacza różniczkującego można było zauważyć symetrię, w odbiciu wartości napięcia na wyjściu względem częstotliwości. Największą wartość wzmocnienie na wyjściu uzyskiwało przy częstotliwości równej 10 kHz, a następnie malało. Można tu również zauważyć, że filtr ten potrafi pracować w dużej rozpiętości częstotliwości.

Załączniki: - Załącznik nr 1 (Tabele pomiarowe)

Źródła:

„Elektrotechnika i elektronika dla nieelektryków” Hempowicz Paweł

„Elektronika dla elektryków” Opolski Andrzej

„Sztuka elektroniki” Paul Horowitz, Winfield Hill

2005-09-26
