WSKAŹNIK PIASKOWY

1. Definicje, wzory

Wskaźnik piaskowy ( WP ) - jest to procentowy stosunek objętości piasku do objętości całego materiału zawartego w próbce gruntu po nasyceniu jej specjalnym roztworem.

Wskaźnik piaskowy oblicza się ze wzoru:

0x01 graphic

gdzie:

h1 - wysokość wypełnienia naczynia miarowego gruntem zalanym specjalnym roztworem liczona od dna naczynia, w cm.

h2 - wysokość liczona od dna naczynia miarowego do poziomu, na którym zatrzymał się znormalizowany tłoczek stożkowy zanurzony w próbce gruntu zalanej specjalnym roztworem, w cm.

Wskaźnik piaskowy stanowi podstawę przydatności gruntów do podbudowy pod nawierzchnie drogowe oraz do stabilizacji.

Ocena gruntu jako podłoża nawierzchni drogowej na podstawie wartości wskaźnika piaskowego WP :

Lp.

Charakterystyka gruntu

Wskaźnik piaskowy WP %

1

Zły

0-14

2

Wątpliwy

15-24

3

Dostatecznie dobry

25-34

4

Dobry

35-54

5

Bardzo dobry

>55

2. Oznaczenie wskaźnika piaskowego

2.1 Aparatura

Do oznaczenia wskaźnika piaskowego potrzebny jest, cylinder, tłoczek stożkowy, rurka wytryskowa, naczynie na roztwór do nasycenia, lejek, stoper, linijka z podziałką.

2.2 Przygotowanie próbki

Do badania wskaźnika piaskowego używa się gruntu przesianego przez sito o oczkach 4,76 mm lub 5 mm , w razie tworzenia się grudek należy je rozetrzeć. Masa próbki powinna wynosić około 120 g.

2.3 Wykonanie badania

Do cylindra należy wlać roztwór roboczy do poziomu wyznaczonego przez dolną kreskę. Następnie wsypuje się przez lejek przygotowaną próbkę gruntu i kilkakrotnie uderza się dłonią o spód cylindra w celu usunięcia pęcherzyków powietrza z próbki. Kolejnym krokiem jest odłożenie cylindra na 10 minut. Po upływie wyżej wymienionego czasu zatyka się cylinder korkiem i wykonuje się 90 ± 1 wstrząsów z szybkością 3 wstrząsy na sekundę.

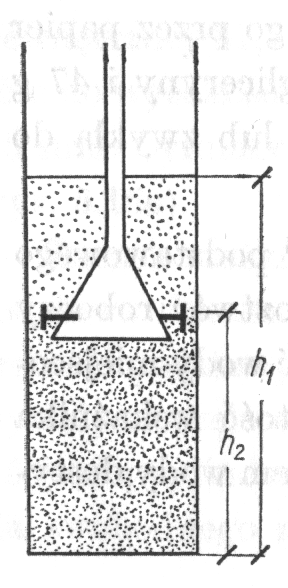

Po ukończeniu wstrząsania wprowadza się do cylindra rurkę wtryskową, spłukuje się najpierw jego wewnętrzną ściankę a następnie doprowadza się rurkę do dna cylindra. Przez rurkę wpuszcza się roztwór roboczy. Gdy poziom wody w cylindrze zacznie zbliżać się do poziomu górnej kreski należy powoli wyciągać rurkę tak by po wyciągnięciu jej poziom wody osiągnął poziom górnej kreski. Tak przygotowany roztwór zostawia się na 20 minut aż zawiesina opadnie. Po tym czasie mierzy się wysokość h1 od dna cylindra do górnego poziomu zawiesiny w roztworze po czym wprowadza się do cylindra tłoczek i gdy jego podstawa spocznie na kruszywie mierzy się wysokość h2 liczoną od dna do podstawy stożka.

0x08 graphic
3. Wyniki obliczeń

Po przeprowadzonym doświadczeniu odczytano następujące wartości:

h1 = 14,2 cm

h2 = 3,7 cm

0x01 graphic

4. Wnioski

Wartość wskaźnika piaskowego WP badanego gruntu wynosi 26,06 %.

Jest to więc grunt dostateczne dobry do stosowania go pod nawierzchnie drogowe jednak ze względu na obecność dość dużej ilości cząstek drobnych nie należy stosować go do stabilizacji.

Politechnika Wrocławska

Wydział Budownictwa

Lądowego i Wodnego

Sprawozdanie z ćwiczeń laboratoryjnych z Robót Ziemnych.

„Wskaźnik piaskowy”

Sprawdził: Wykonali:

mgr inż. Dariusz Dobrucki Joanna Kaniowska

Maciej Łoś

Jakub Kupczyk

1
