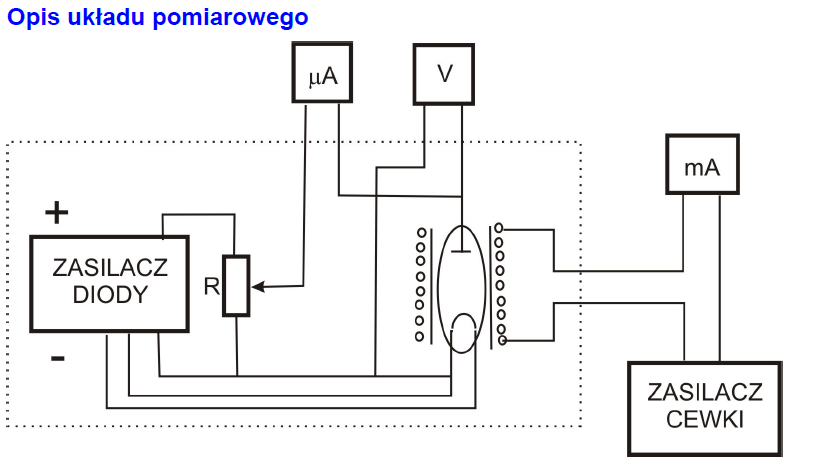

W niniejszym ćwiczeniu efekt magnetronowy jest badany przy wykorzystaniu diody lampowej EY - 51 umieszczonej wewnątrz cewki. Schemat układu pomiarowego przedstawiono na rysunku. Układ diody i cewki wraz z zasilaczem obwodu żarzenia i obwodu anodowego umieszczony jest na wspólnej płycie. Zasilacz diody wraz z potencjometrem suwakowym R jest obudowany i przymocowany do płyty. Potencjometr suwakowy R służy do regulacji napięcia anodowego. Na płycie wyprowadzone są zaciski: do zasilacza cewki - oznaczone literą I , do pomiaru napięcia anodowego - oznaczone literą Ua , do pomiaru prądu anodowego - oznaczone literą Ia.

Poszukujemy takiego pola magnetycznego B, przy którym elektrony będą krążyć po z góry określonym okręgu. W doświadczeniu badana jest zależność prądu anodowego I_a przy ustalonym napięciu anodowym.

Przyjmujemy że:

∆I=5mA błąd pomiaru prądu zasilającego cewkę

∆I_a=5μA błąd pomiaru prądu anodowego

∆U_a=0,25V błąd pomiaru napięcia anodowego

β=1,38⋅10^-2 T/A doświadczalnie wyznaczona stała dla cewki

∆β=0,02⋅10^-2 T/A błąd wyznaczenia stałej

r_a=0,8mm promień anody

∆r_a=0,01mm błąd promienia anody

r_k=0,05mm promień katody

∆r_k=0,01mm błąd promienia katody

e/m=1,75⋅10¹¹ C/kg. ładunek właściwy elektronu (wartość tabelaryczna)

---
