Jakub Anioła, MKK1, sem.2

Laboratorium - Odlewnictwo

Sprawozdanie z ćwiczenia nr 1.

I. Widok dolnej połówki formy:

II. Widok odlewu:

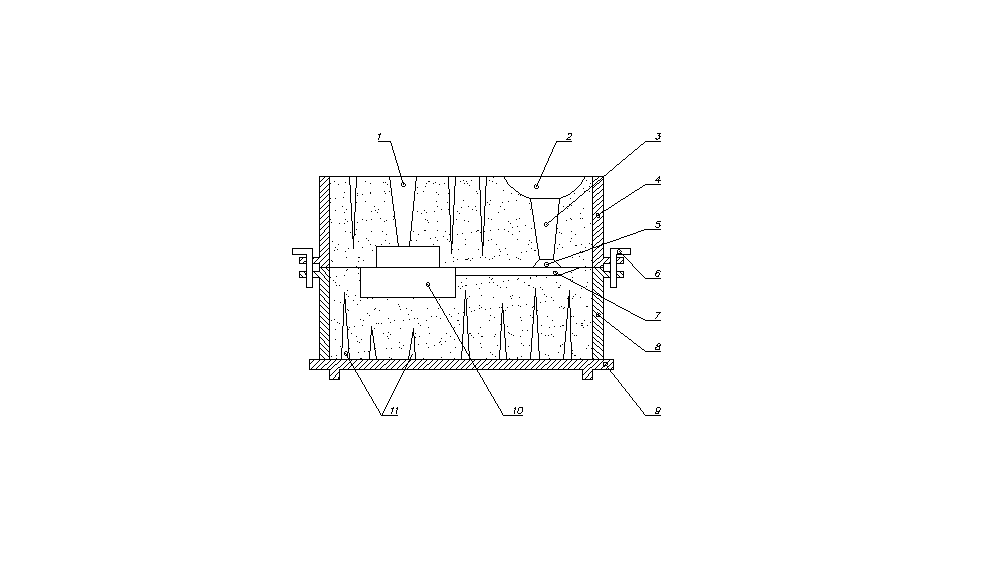

III. Przekrój formy:

2. Przelew

3. Zbiornik wlewowy

4. Wlew główny

5. Skrzynka formierska górna

6. Belka żużlowa

7. Sworzeń

8. Wlew doprowadzający

9. Skrzynka formierska dolna

10. Płyta podmodelowa

11. Model

12. Kanały odpowietrzające

IV. Przebieg ćwiczenia:

1. Ustawienie skrzynki formierskiej tak, aby swoim obrzeżem była zwrócona ku płycie formierskiej

2. Umieszczenie dolnej połówki modelu na płycie formierskiej

3. Posypanie modelu pudrem formierskim (zapobiegającym przywarciu modelu do masy formierskiej)

4. Nanoszenie warstwy masy przymodelowej (przy pomocy sita)

5. Wypełnienie skrzynki formierskiej masą wypełniającą i ubijanie za pomocą ubijaka

6. Zebranie nadmiaru masy formierskiej

7. Obrócenie gotowej połówki formy „do góry nogami”

8. Ustawienie górnej skrzynki formierskiej

9. Ustawienie górnej połówki modelu i modelu układu wlewowego i przelewowego

10. Wykonanie kroków 3 - 6

11. Wykonanie zbiornika wlewowego

12. Otwarcie formy i wyjęcie modeli

13. Wydrążenie wlewy doprowadzającego, udrożnienie i oczyszczenie kanałów wlewowych

14. Zamknięcie formy

15. Wlanie ciekłego metalu i pozostawienie do zastygnięcia

16. Wybicie odlewy z formy i wsypanie masy formierskiej do mieszalnika.

V. Wnioski własne:

• W odlewie wykonanym podczas ćwiczenia wystąpiła jama skurczowa.

• Aby jej uniknąć należy zastosować tzw. nadlew zamiast przelewu.
