2. Projektowanie płyty prostokątnej zginanej dwukierunkowo

2.1. Rzut płyty

Beton B-37 f_cd=20MPa

Stal A-II f_yd1=310MPa

Stal A-0 f_yd2=190MPa

Obciążenie zmienne p_k=5,95kN/m²

b₃=5,6m

l₃=6m

2.2. Wymiarowanie wstępne

Przyjmuję h=10cm + 5cm na tynk

Przyjmuję h=12cm

2.3. Schematy statyczne

2.4. Zestawienie obciążeń

g_k=3,42kN/m² g_d=3,93kN/m²

p_k=5,95kN/m² p_d=7,14kN/m²

q_k=9,37kN/m² q_d=11,07kN/m²

2.5. Obliczenia statyczne

2.6. Wymiarowanie zbrojenia na zginanie

Przyjmuję pręty
8

Obliczenie otulenia a1

Środowisko pracy XC4

Zbrojenie na kierunku x

Przyjmuję

co 10cm<12cm

Zbrojenie na kierunku y

Przyjmuję

co 8cm<12cm

2.7. Sprawdzenie płyty na ścinanie

W płaszczyźnie x

W płaszczyźnie xz zbrojenie na ścinanie jest zbędne

W płaszczyźnie y

W płaszczyźnie yz zbrojenie na ścinanie jest zbędne

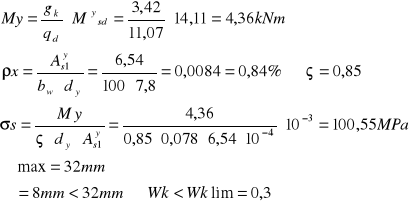

2.8. Sprawdzenie szerokości rys prostopadłych

W płaszczyźnie x

W płaszczyźnie y

2.9. Sprawdzenie stanu granicznego ugięcia na kierunku x

Warunek spełniony

2.10. Warunki konstrukcyjne- długość zakotwienia prętów na podporach
