systemy instalacyjne TMDIOXUYDTHXS62BO3MEZKBHQ6DP6JA43R6FANQ
Są to systemy najprostsze i najtańsze, ale równocześnie najmniej estetyczne. Tworzone w oparciu o listwy bądź koryta oraz gniazda natynkowe.

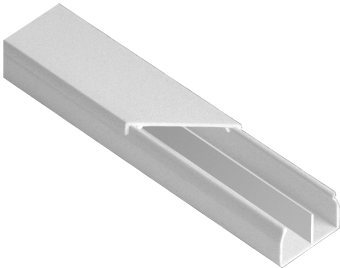

Listwa o wymiarach 40 *25 mm ze stałą symetryczną przegrodą
stała przegroda umożliwia mechaniczne rozdzielenie różnych instalacji
podział ułatwia uporządkowanie przewodów
biały kolor i gładka półmatowa powierzchnia dają bardzo dobry efekt estetyczny
pewne zamknięcie gwarantuje trwałość rozwiązania
osprzęt łącznikowy ułatwia wykonanie połączeń odcinków listwy

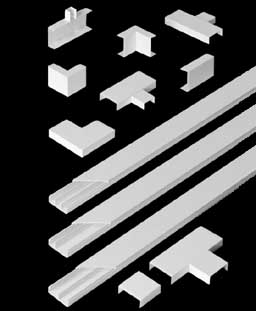

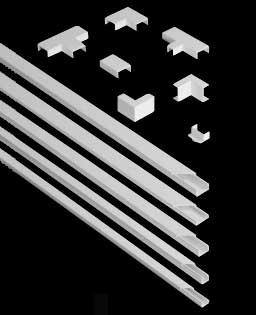

System listew naściennych typu LN jest przeznaczony do prowadzenia niewielkich instalacji elektrycznych. Podstawę systemu stanowi listwa typu LN 5018 dostępna w trzech wersjach: z przegrodą symetryczną, z przegrodą niesymetryczną oraz z dwiema przegrodami. Z listwą tą współpracują inne listwy: LN1710.1, LN 1715.1, LN 3210.1, LN 3215.1. Estetyczne połączenie między sobą poszczególnych listew umożliwiają specjalne elementy osprzętu łącznikowego, a mianowicie łączniki redukcyjne (ŁR). Oprócz nich w skład systemu wchodzą inne elementy, takie jak narożniki wewnętrzne, zewnętrzne, łączniki kątowe, łączniki proste, łączniki odgałęźne oraz w przypadku listwy typu LN 5018 końcówka listwy.
Listwa typu LN 5018 służy do rozprowadzania przewodów w całej instalacji. Listwy mniejszych rozmiarów służą do prowadzenia przewodów od listwy LN 5018 do osprzętu natynkowego. Estetyczne i trwałe połączenie listew LN1710.1, LN 1715.1, LN 3210.1, LN 3215.1 z osprzętem natynkowym jest możliwe dzięki wykorzystaniu łączników prostych puszki (ŁPP). W przypadku konieczności wykonania odgałęzień należy stosować uzupełniającą ten system puszkę natynkową PO n/t 75x75.

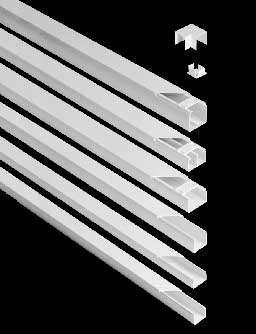

System listew typu KI służy do układania głównych tras kablowych, przede wszystkim poza pomieszczeniami biurowymi, użytkowymi. Listwy typu KI są listwami o większych niż w przypadku listew LN przekrojach, co pozwala na poprowadzenie większej ilości przewodów. Od rozmiaru 60x40 mm listwy posiadają fabrycznie wykonaną perforację w podstawie. Ułatwia to montaż i skraca czas poświęcany na mocowanie listwy do podłoża. Listwy o rozmiarze 60x40 mm ,90x40 mm oraz 40x25 mm są dostępne w dwóch wersjach: bez przegrody oraz z symetryczną przegrodą. stosowanie listew z przegrodą jest wskazane tam, gdzie oprócz instalacji elektrycznej ma być poprowadzona innego rodzaju instalacja, np. logiczna. Oprócz listew bez przegrody lub z przegrodą symetryczną w ofercie znajdują się listwy, w których można zamontować dodatkową przegrodę. Są to listwy o rozmiarach 60x60 mm oraz 90x60 mm.
Wszystkie listwy od rozmiaru 60x40 mm są dodatkowo wyposażone w klamry rozporowe w ilości 2 szt./mb. Klamry służą przytrzymywaniu przewodów oraz usztywniają listwę i chronią ją przed odkształceniem się wskutek obciążenia przewodami.
W celu zapewnienia estetyki instalacji, system listew typu KI został uzupełniony o elementy osprzętu łącznikowego, a mianowicie: łączniki kątowe (ŁK), narożniki wewnętrzne (NW) i zewnętrzne (NZ) oraz końcówki listew (KL).
Standardowa długość listew typu KI wynosi 2 metry.

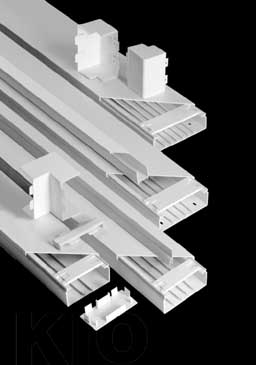

Listwy naścienne typu KIO
System listew typu KIO jest przeznaczony do prowadzenia przewodów różnych instalacji w ramach okablowania strukturalnego. Jego zasadniczą zaletą jest możliwość montażu osprzętu elektrycznego, teleinformatycznego itp. bezpośrednio w listwie. Jest to możliwe dzięki zastosowaniu puszki osprzętowej KD 35/50 lub KD 2/50. System ten współpracuje z osprzętem podtynkowym produkowanym przez wszystkie polskie firmy oraz z osprzętem niektórych firm zagranicznych.
Na kompletny odcinek listwy KIO składają się: podstawa listwy, pokrywa listwy oraz 2 klamry rozporowe na metr bieżący. Podstawa listwy jest perforowana, co w znacznym stopniu ułatwia i przyśpiesza montaż. Wzdłuż podstawy biegną teowe wsporniki. Służą one do montażu puszek osprzętowych KD oraz do mocowania przegród PK i/lub kanału IZO-1. Przegroda PK pozwala na stworzenie w listwie KIO oddzielonych od siebie komór. Kanał IZO-1 jest wewnętrznym kanałem izolacyjnym, który całkowicie oddziela instalacje prowadzone w listwie typu KIO. Jest to niezmiernie przydatne wszędzie tam, gdzie należy odseparować instalację teleinformatyczną od zasilającej w celu redukcji zakłóceń. w zależności od wielkości listwy można podzielić ją na 2 do 7 komór.
Aby zamontować w listwie typu KIO osprzęt, należy najpierw zamocować puszkę KD 35/50 (pojedynczą) i/lub KD 2/50 (podwójną) na teowych wspornikach. Do puszki KD należy przykręcić osprzęt. Nad zamontowanym w puszce osprzętem należy zatrzasnąć na podstawie listwy pokrywkę maskującą PMP (z pojedynczym, podwójnym lub potrójnym otworem). Następnie należy założyć maskownice osprzętu. W zależności od potrzeb można zamontować obok siebie od 1 do 3 sztuk osprzętu. Przy montażu jednej sztuki osprzętu należy skorzystać z puszki KD 35/50 oraz pokrywki maskującej PMP 1 (z pojedynczym otworem). W przypadku dwóch i trzech sztuk osprzętu odpowiednio: KD 2/50 i PMP 2 oraz KD2/50+KD 35/50 i PMP 3. Do montażu w listwach KIO osprzętu teleinformatycznego w standardzie 50x50mm służą ramki Euromod 50x50 i Euromod 2x50x50, które współpracują z dostępnymi na rynku polskim modułami.
System listew KIO uzupełnia komplet elementów osprzętu łącznikowego. Stosowanie tych elementów zapewnia utrzymanie wysokiej estetyki rozwiązania oraz właściwej mu funkcjonalności.
Standardowa długość listew typu KIO wynosi 2 metry.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
listwa o wymiarach 17x10 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
łącznik redukcyjny 3210/1710
|
|
|
|
|
łącznik redukcyjny 5018/1710
|
|
|
|
|
|
|
|
|
|
listwa o wymiarach 17x15 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
łącznik redukcyjny 3215/1715
|
|
|
|
|
łącznik redukcyjny 5018/1715
|
|
|
|
|
łącznik redukcyjny 4018/1715
|
|
|
|
|
|
|
|
|
|
listwa o wymiarach 60x40 mm z przegrodą symetryczną
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
listwa o wymiarach 60x60 mm z możliwością montażu przegrody
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LISTWA STAND.4X16+1X25MM2
|
|
|
|
|
LISTWA STAND.8X16+1X25MM2
|
|
|
|
|
LISTWA STAND.14X16+1X25MM2
|
|
|
|
|
LISTWA STAND.19X16+1X25MM2
|
|
|
|
|
LISTWA STAND.24X16+1X25MM2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LISTWA UNIW.12X16+1X25MM2
|
|
|
|
|
|
LISTWA UNIW.16X16+1X25MM2
|
|
|
|
|
|
LISTWA UNIW.21X16+1X25MM2
|
|
|
|
|
|
LISTWA UNIW.33X16+2X25MM2
|
|
|
|
|
|
DLP LISTWA 75X20 BRĄZ. 3 PRZ.
|
|
|
|
|
|
|
|
|
|
|
|
DLP KĄT WEWN/ZEWN SZARY 32X16
|
|
|
|
|
|
DLP KĄT PŁASKI SZARY DO 32X16
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.25X37.5M
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.37.5X37.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.62.5X37.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.87.5X37.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.37.5X62.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.62.5X62.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.87.5X62.
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.62.5X75M
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.87.5X75M
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.25X37.5M
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.25X62.5M
|
|
|
|
|
|
KORYTKO KABL.PERFOROW.125X87.5
|
|
|
|
|
Zaślepki do listw montażowych
|
|
|
19" korytko na przewody 2U 430x450
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 1 łączówkę
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 2 łączówki
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 3 łączówki
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 4 łączówki
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 5 łączówek
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 6 łączówek
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 7 łączówek
|
|
|
|
|
|
Kanał montażowy gł. 30 mm 10 par na 11 łączówek
|
|
|
|
|
|
Kanał montażowy 8 par 50/320mm
|
|
|
|
|
|
Kanał montażowy 10 par 50/175mm
|
|
|
|
|
|
Kanał montażowy 10 par 50/200mm
|
|
|
|
|
|
VS Compact Adapter montażowy 45° 16/20 par
|
|
|
|
|
|
VS Compact Zestaw montażowy naścienny 500 mm
|
|
|
|
|
|
VS Compact Zestaw montażowy naścienny 1000 mm
|
|
|
|
|
|
VS Compact Zestaw montażowy naścienny 1500 mm
|
|
|
|
|
|
VS Compact Zestaw montażowy naścienny 2000 mm
|
|
|
|
|
|
VS Forte zestaw do montażu naściennego 500 mm
|
|
|
|
|
|
VS Forte zestaw do montażu naściennego 1000 mm
|
|
|
|
|
|
VS Forte Szyna montażowa naścienna
|
|
|
|
|
|
Kanał montażowy poziomy 120 mm
|
|
|
|
|
|
Kanał montażowy poziomy 240 mm
|
|
|
|
|
|
Kanał montażowy poziomy 360 mm
|
|
|
|
|
|
Kanał montażowy poziomy 480 mm
|
|
|
|
|
|
Kanał montażowy poziomy 600 mm
|
|
|
|
|
|
Kanał montażowy poziomy 720 mm
|
|
|
|
|
|
Kanał montażowy poziomy 840 mm
|
|
|
|
|
|
Kanał montażowy poziomy 960 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1080 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1200 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1320 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1440 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1680 mm
|
|
|
|
|
|
Kanał montażowy poziomy 1920 mm
|
|
|
|
|
|
Kanał montażowy poziomy 2040 mm
|
|
|
|
|
|
Kanał montażowy poziomy 2160 mm
|
|
|
|
|
|
Kanał montażowy poziomy 2400 mm
|
|
|
|
|
|
Kanał montażowy pionowy 120 mm
|
|
|
|
|
|
Kanał montażowy pionowy 240 mm
|
|
|
|
|
|
Kanał montażowy pionowy 360 mm
|
|
|
|
|
|
Kanał montażowy pionowy 480 mm
|
|
|
|
|
|
Kanał montażowy pionowy 600 mm
|
|
|
|
|
|
Kanał montażowy pionowy 720 mm
|
|
|
|
|
|
Kanał montażowy pionowy 840 mm
|
|
|
|
|
|
Kanał montażowy pionowy 960 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1080 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1200 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1320 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1440 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1680 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1920 mm
|
|
|
|
|
|
Kanał montażowy pionowy 1980 mm
|
|
|
|
|
|
Kanał montażowy pionowy 2040 mm
|
|
|
|
|
|
Kanał montażowy pionowy 2160 mm
|
|
|
|
|
|
Kanał montażowy pionowy 2280 mm
|
|
|
|
|
|
Kanał montażowy pionowy 2400 mm
|
|
|
|
|
2. Gniazda i puszki natynkowe.
puszka odgałęźna natynkowa 75x75 mm
|
|
|
|
|
puszka osprzętowa pojedyncza
|
|
|
|
|
puszka osprzętowa podwójna
|
|
|
|
|
GNIAZ.Z PRZYŁ.GÓR.DPX125+B.RÓŻ
|
|
|
|
|
GNIAZ.Z PRZYŁ.TYL.DPX125+B.RÓŻ
|
|
|
|
|
GNIAZDO Z PRZYŁ.GÓR DPX160 3P
|
|
|
|
|
GNIAZDO Z PRZYŁ.TYLN DPX160 4P
|
|
|
|
|
GNIAZDO Z PRZYŁ.GÓR DPX160 4P
|
|
|
|
|
GNIAZDO Z PRZYŁ.TYLN DPX160 4P
|
|
|
|
|
GNIAZ.Z PRZYŁ.GÓR.DPX160+B.RÓŻ
|
|
|
|
|
GNIAZ.Z PRZYŁ.TYL.DPX160+B.RÓŻ
|
|
|
|
|
GNIAZDO Z PRZYŁ.GÓR DPX 400/630 3P
|
|
|
|
|
GNIAZDO Z PRZYŁ.GÓR DPX 400/630 4P
|
|
|
|
|
GNIAZDO Z PRZYŁ. TYL DPX 400/630 3P
|
|
|
|
|
GNIAZDO Z PRZYŁ. TYL DPX 400/630 4P
|
|
|
|
|
GNIAZDO Z PRZYŁ. TYL DPX 400/630 3P IZOL
|
|
|
|
|
GNIAZDO Z PRZYŁ. TYL DPX 400/630 4P IZOL
|
|
|
|
|
GNIAZ.Z PRZYŁ.GÓR.DPX 400/630 4P+B.RÓŻ
|
|
|
|
|
GNIAZ.Z PRZYŁ.TYŁ.DPX 400/630 4P+B.RÓŻ
|
|
|
|
|
GNIAZ.Z PRZYŁ.TYŁ.DPX 400/630 4P+B.RÓŻ
|
|
|
|
|
Gniazdo natynkowe, 78x78, pojedyncze
|
|
Gniazdo natynkowe, 78x78, pojedyncze
|
|
Gniazdo natynkowe, 78x78, podwójne
|
|
Gniazdo natynkowe, 78x78, podwójne
|
|
Gniazdo natynkowe 78x78, pojedyncze
|
|
Gniazdo natynkowe, 78x78, podwójne
|
|
Natynkowe gniazdo sześcioportowe typu "Nema"
|
|
|
Puszka montażowa dla gniazda typu "Nema"
|
|
|
Natynkowa puszka sześcioportowa
|
|
|
Natynkowa puszka sześcioportowa typu "Magnet"
|
|
|
Gniazdo BS, poczwórne, białe
|
|
|
Gniazdo testowe ISDN natynkowe, 78x78, 3xRJ45 nieekranowane
|
|
|
Gniazdo testowe ISDN natynkowe, 78x78, 3xRJ45, ekranowane
|
|
|
Gniazdo testowe ISDN podtynkowe, 88x88, 3xRJ45, ekranowane
|
|
|
Zaślepka przeciwkurzowa RJ45, Antracyt
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Niebieska
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Brązowa
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Żółta
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Zielona
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Czerwona
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Fioletowa
|
|
|
|
|
Zaślepka przeciwkurzowa RJ45, Biała
|
|
|
|
|
Systemy podtynkowe są o wiele bardziej estetyczne od podtynkowych, ale ich montaż jest związany z pracami budowlanymi w budynku, co zwiększa koszty i jest bardziej kłopotliwe. Oparte są na rurach izolacyjnych sztywnych bądź giętkich oraz gniazdach podtynkowych.
Rury typu RB do instalacji elektrycznych służą do prowadzenia przewodów na ścianach i suficie. Rury są wykonane z wysokiej jakości PCV i posiadają gładką powierzchnię.
Do mocowania rur na podłożu używa się dwóch rodzajów uchwytów: otwartych (UN - w kształcie litery U) oraz zamykanych (UZE - z zamknięciem).
Do połączenia odcinków rur służą złączki karbowane palne i niepalne. Dzięki złączkom karbowanym odcinki rur mogą być połączone pod dowolnym kątem.
Wszelkie odgałęzienia instalacji prowadzonej w rurach należy wykonywać z użyciem dostępnych na rynku puszek
|
|
Rury typu RB stanowią doskonały sposób na prowadzenie telewizji kablowej w budynkach mieszkalnych, szczególnie w obrębie klatek schodowych budynków wielopiętrowych. Wysoka jakość powierzchni rur gwarantuje zachowanie odpowiedniego efektu estetycznego.
Standardowa długość rur typu RB wynosi 3 metry.
|
|
|
|
|
|
rura o średnicy zewnętrznej 16 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 18 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 20 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 21 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 22 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 25 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 28 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 32 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 37 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 40 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
rura o średnicy zewnętrznej 47 mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RURKA SZTYWNA 3321 ŚR.20 BIAŁA
|
|
|
|
|
RURKA SZTYWNA 3321 ŚR.25 BIAŁA
|
|
|
|
|
RURKA SZTYWNA 3321 ŚR.32 BIAŁA
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gniazdo podtynkowe, 88x88, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe, 88x88, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe, 88x88, podwójne
|
|
|
|
|
Gniazdo podtynkowe, 88x88, podwójne
|
|
|
|
|
Gniazdo podtynkowe Global, 88x88, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe Global, 88x88, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe Global, 88x88, podwójne
|
|
|
|
|
Gniazdo podtynkowe Global, 88x88, podwójne
|
|
|
|
|
Gniazdo podtynkowe 503, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe 503, podwójne
|
|
|
|
|
Gniazdo podtynkowe 503, podwójne
|
|
|
|
|
Gniazdo podtynkowe DIN, pojedyncze
|
|
|
|
|
Gniazdo podtynkowe DIN, podwójne
|
|
|
|
|
Gniazdo podtynkowe DIN, podwójne
|
|
|
|
|
Budowane w oparciu o sztuczną podłogę lub rury zabetonowane w wylewkach podłogi. Wykorzystuje się słupki ( cokoły ) z gniazdami albo specjalne kanały z gniazdami umieszczone pod powierzchnią podłogi. W użyciu są również kasetony ( panele ) podłogowe z drzwiczkami.
Systemy podłogowe charakteryzują się dużą funkcjonalnością i estetyką, lecz umieszczenie w pomieszczeniu cokołów może utrudnić zagospodarowanie.
Podłoga typu "B" 460mm głębokości
|
|
|

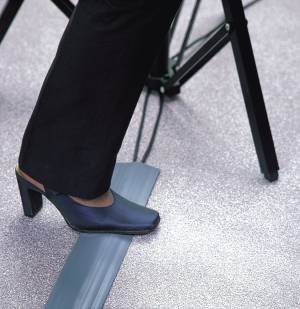

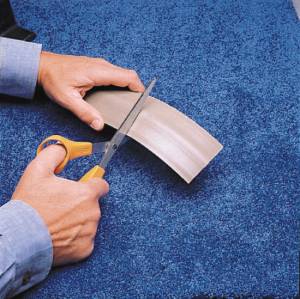

Elastyczne listwy napodłogowe KOBRA są doskonałym rozwiązaniem problemów z luźnymi przewodami leżącymi na podłodze w biurze, domu, sklepie itp. Spód listwy jest przecięty na całej jej długości, co umożliwia łatwe i szybkie umieszczenie w niej przewodu.

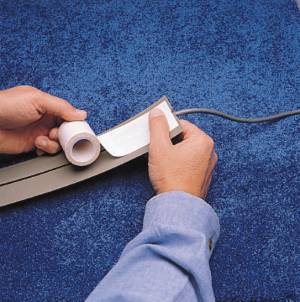

Dzięki użyciu elastycznego tworzywa listwa doskonale układa się na podłodze, a dodatkowe zabezpieczenie przed jej przesuwaniem się osiąga się, przyklejając ją do podłoża taśmą obustronnie klejącą. Opływowy kształt listwy napodłogowej, niewielka wysokość połączona z odpowiednio większą szerokością minimalizuje ryzyko potknięcia się, a zaczepienie się o leżący na podłodze przewód jest wykluczone.
Elastyczne listwy napodłogowe KOBRA serii 1200, 1400 i 1600 podnoszą zdecydowanie bezpieczeństwo poruszania się i pracy. W ofercie dostępne są listwy w czterech wersjach kolorystycznych. Trzy z nich: beżowa (BE), czarna (BK) i szara (GR), pozwalają wybrać listwę najodpowiedniejszą do kolorystyki wnętrza czy wykładziny. Użycie listwy w kolorze żółtym (YL) dodatkowo zwiększa bezpieczeństwo, eksponując miejsce, w którym leży chroniony listwą przewód.
Elastyczne listwy napodłogowe są dostępne w zwojach. Wielkość zwojów jest podana w tabeli.
Każdą listwę charakteryzuje:
1. seria (1200, 1400, 1600)
2. kolor (BE-beż, BK-czarny, GR-szary, YL-żółty)
3. długość zwoju (50 - 15 m; 25 - 7,50m)
W celu prawidłowej identyfikacji listwy napodłogowej należy podawać wszystkie powyższe cechy, według wyszczególnienia w wierszach tabeli, zawierających specyfikację listew poszczególnych serii.
Szyna podłogowa na 1 pion
|
|
|
Szyna podłogowa na 2 piony
|
|
|
Szyna podłogowa na 3 piony
|
|
|
Szyna podłogowa na 4 piony
|
|
|
Szyna podłogowa na 5 pionów
|
|
|
Szyna podłogowa na 6 pionów
|
|
|
Szyna podłogowa na 7 pionów
|
|
|
Szyna podłogowa na 8 pionów
|
|
|
Szyna podłogowa na 9 pionów
|
|
|
Szyna podłogowa na 10 pionów
|
|
|
Szyna podłogowa na 11 pionów
|
|
|
Szyna podłogowa na 12 pionów
|
|
|
Cokół MODBOX II, 600x600x100
|
|
|
|
Cokół MODBOX II, 800x600x100
|
|
|
|
|
Cokół MODBOX II, 800x800x100
|
|
|
|
|
ALTIS COKÓŁ W.100 SZ.400X400
|
|
|
|
ALTIS COKÓŁ W.100 SZ.600X400
|
|
|
|
ALTIS COKÓŁ W.100 SZ.800X400
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1000X400
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1200X400
|
|
|
|
ALTIS COKÓŁ W.100 SZ.400X500
|
|
|
|
ALTIS COKÓŁ W.100 SZ.600X500
|
|
|
|
ALTIS COKÓŁ W.100 SZ.800X500
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1000X500
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1200X500
|
|
|
|
ALTIS COKÓŁ W.100 SZ.400X600
|
|
|
|
ALTIS COKÓŁ W.100 SZ.600X600
|
|
|
|
ALTIS COKÓŁ W.100 SZ.800X600
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1000X600
|
|
|
|
ALTIS COKÓŁ W.100 SZ.1200X600
|
|
|
|
ALTIS COKÓŁ W.100 SZ.800X800
|
|
|
|
|
|
|
|
|
|
|
|
Cokół - dwie boczne zaślepki 100x600
|
|
|
Cokół - dwie boczne zaślepki 100x800
|
|
|
Cokół bez bocznych zaślepek 100x600
|
|
|
Cokół bez bocznych zaślepek 100x800
|
|
|
System listwy przypodłogowej jest przeznaczony do prowadzenia instalacji elektrycznej przy podłodze w pomieszczeniach biurowych i mieszkalnych. Podstawą systemu jest listwa przypodłogowa LP 19.01, której mała szerokość nie przeszkadza w użytkowaniu po jej zainstalowaniu przy podłodze. Prawidłowo zamontowana listwa stanowi rodzaj cokołu obiegającego całe pomieszczenie. Do uzyskania właściwej estetyki rozwiązania niezbędne jest wykorzystanie dostępnych w ofercie elementów osprzętu łącznikowego, zakrywających miejsca połączeń odcinków listwy. Listwa LP 19.01 współpracuje z listwą LS 19.10 poprzez łącznik odgałęźny ŁO 19.04. Listwa ścienna LS 19.10 służy do doprowadzania przewodów z listwy przypodłogowej do osprzętu elektrycznego zamontowanego na tynku. Do osłony puszki podtynkowej zainstalowanej nad listwą przypodłogową służy osłona puszki OP 19.09.
|
|
Charakterystyczną cechą systemu są trudno odejmowalne pokrywy listew. Czyni to rozwiązanie szczególnie przydatnym i wyjątkowo bezpiecznym tam, gdzie dostęp do instalacji mają małe dzieci. Pokrywy listew LP i LS po zamontowaniu listew na ścianie mogą być zdjęte przy użyciu narzędzi.
Standardowa długość listew LP 19.01 i LS 19.10 wynosi 2,6 metra.
|
Listwa przypodłogowa typu LP
|
|
|
|
|
listwa przypodłogowa o wymiarach 52x22 mm
|
|
|
|
|
listwa ścienna o wymiarach 29x13 mm
|
|
|
|
|
łącznik prosty listwy LP 19.01
|
|
|
|
|
łącznik odgałęźny 19.01/19.10
|
|
|
|
|
narożnik zewnętrzny listwy LP 19.01
|
|
|
|
|
narożnik wewnętrzny listwy LP 19.01
|
|
|
|
|
końcówka prawa listwy LP 19.01
|
|
|
|
|
końcówka lewa listwy LP 19.01
|
|
|
|
|
|
|
|
|
|
4. Puszki podłogowe i przepusty do podłóg podniesionych i betonowych.

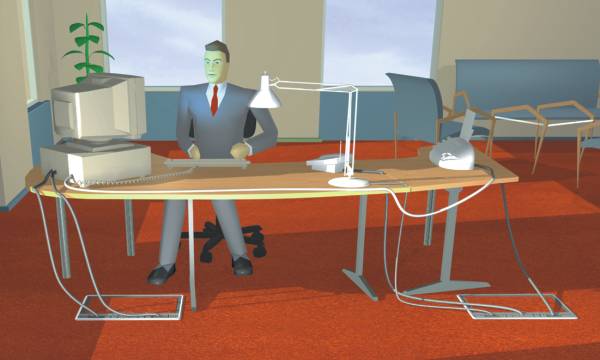

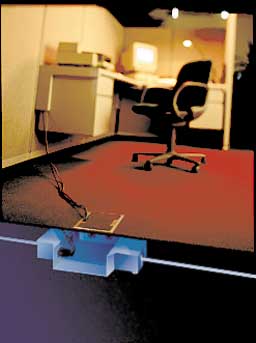

System podłóg podniesionych to rozwiązanie umożliwiające poprowadzenie rozbudowanej instalacji elektrycznej i teleinformatycznej, jak również jej szybką modyfikację w trakcie użytkowania. Dzięki puszkom instalowanym w panelach podłogowych lokalizacja gniazd wtykowych i teleinformatycznych może być dowolnie rozplanowana.
System puszek do podłóg betonowych jest rozwiązaniem umożliwiającym optymalne rozprowadzenie okablowania w pomieszczeniach otwartej przestrzeni. Ułatwia on aranżację pomieszczenia umożliwiając dyskretne doprowadzenie przewodów do dowolnie rozplanowanego układu stanowisk pracy. Głównym elementem systemu są puszki podłogowe zatapiane w szlichcie betonowej. Sieć przewodów jest rozprowadzana pomiędzy puszkami przy pomocy rur wprowadzanych do wnętrza puszki dzięki okrągłym przetłoczeniom.

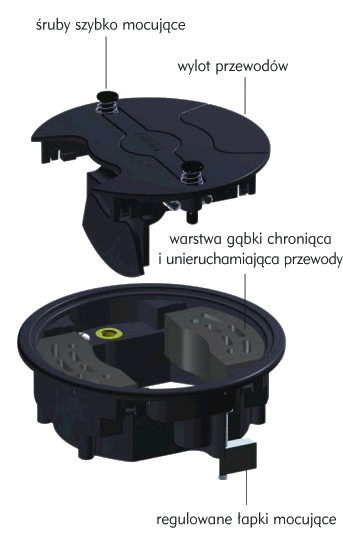

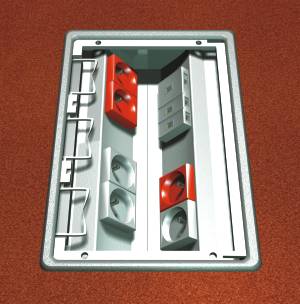

Główne cechy puszki dla podłóg podniesionych na podstawie SC3 Polam - Suwałki:
1. Elastyczność systemu i niski koszt eksploatacji
Puszki są instalowane w otworach wyciętych w panelach podłogowych. Aby zmienić lokalizację puszek, wystarczy zamienić między sobą wybrane panele podłogowe. Dołożenie dodatkowej puszki sprowadza się zaś do wycięcia otworu w odpowiednim panelu podłogi.

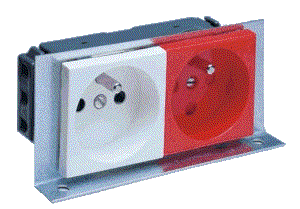

Puszka jest dostosowana do montażu gniazd elektrycznych i teleinformatycznych w standardzie Mosaic 45. Maksymalnie mieści ona 8 mechanizmów 45 mm x 45 mm. Konstrukcja wsporników pod gniazda gwarantuje optymalne wykorzystanie wnętrza puszki przy zachowaniu niewielkich rozmiarów puszki. Istnieje możliwość wykorzystania zarówno wtyczek prostych jak i kątowych.

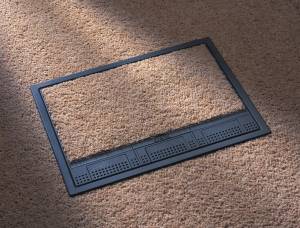

Pokrywa puszki posiada 6 mm prostokątne wgłębienie pod wykładzinę dywanową, co ułatwia dokładne i szybkie dopasowanie maskującego kawałka wykładziny.
Pokrywa i kołnierz okalający puszki wykonane są z wysokiej jakości mieszanki PC i ABS. Tworzywo to charakteryzuje się:
odpornością na uderzenia,
nie rozprzestrzenia płomienia.
Powierzchnia pokrywy jest dodatkowo wzmocniona stalowa płytą. Podstawowa bryła puszki jest wykonana z blachy stalowej ocynkowanej.
5. Właściwe warunki pracy sieci teleinformatycznej i elektrycznej.
Puszka posiada cztery niezależne komory montażowe, które zapewniają właściwą separację przewodów różnego przeznaczenia. Boczne ścianki podstawy puszki posiadają dwa rodzaje okrągłych przetłoczeń (O 20 i 25 mm), którymi doprowadza się do wnętrza puszki przewody. Pokrywa puszki wyposażona jest w trzy wypusty, którymi przewody są wyprowadzane do urządzeń końcowych. Wypusty te chronią i porządkują przewody.

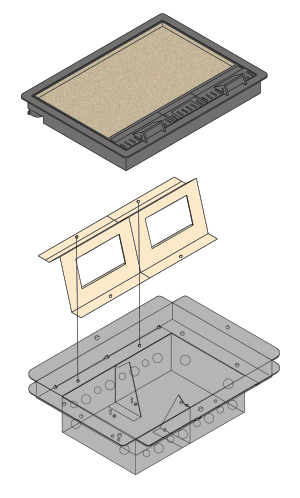

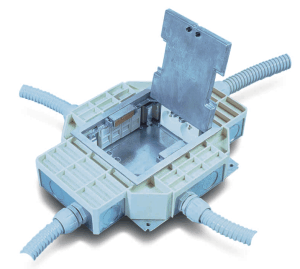

Główne cechy puszki dla podłóg betonowych na podstawie RFB Polam - Suwałki:
Wysokość puszki - tylko 62 mm - puszka może być zastosowana przy płytkiej wylewce. Solidna konstrukcja puszki - podstawa puszki jest wykonana z blachy stalowej dwustronnie ocynkowanej, natomiast część górna, nakładana na podstawę, z tworzywa sztucznego. Pokrywa wykonana jest z aluminium.
Współpraca z osprzętem w standardzie 45 mm - wsporniki dostarczane wraz z puszką umożliwiają zainstalowanie różnych gniazd instalacyjnych w standardzie 45 mm.
Cztery niezależne przedziały montażowe - każdy przedział może być dowolnie wykorzystany do umieszczenia w nim gniazd wtyczkowych lub teleinformatycznych. Wewnętrzna konstrukcja puszki umożliwia odseparowanie poszczególnych przedziałów, co zapewnia separację złączy i przewodów teleinformatycznych od zasilających. Jeżeli separacja nie jest konieczna, istnieje możliwość dokonania połączeń między przedziałami.
Estetyka - puszki mogą być zlokalizowane w miejscach niewidocznych, na przykład pod biurkami. Są one instalowane na równi z podłogą. Dostęp do gniazd znajdujących się w wewnętrznej komorze puszki umożliwia ruchoma pokrywa, która po zamknięciu nie wystaje ponad poziom podłogi. Pokrywa posiada regulację pionową i kątową umożliwiającą dostosowanie do nierówności podłogi. Powierzchnię pokrywy maskuje się wykładziną, co podnosi walory estetyczne.

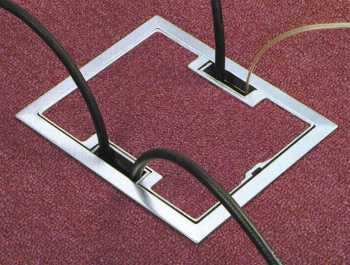

Funkcjonalność - pokrywa puszki zaopatrzona jest w dwa przeciwległe wypusty, dzięki którym przewody wyprowadzane na zewnątrz są unieruchomione przy otwieraniu i zamykaniu pokrywy. Warstwa gąbki w wypustach zapobiega dostawaniu się do środka ciał obcych. Pokrywa może być otwierana na dwie strony w zależności od jej ustawienia.
Bezpieczeństwo - przewody zasilające są prowadzone w rurach pod podłogą, co utrudnia dostęp do nich osobom niepożądanym.
Tam, gdzie wyprowadzone przewody leżą na podłodze zalecane jest użycie elastycznych listew napodłogowych do osłony przewodów. Zwiększa to bezpieczeństwo i eliminuje ryzyko potknięcia się
Przepusty kablowe na podstawie SG1 Polam - Suwałki
Dzięki niewielkim rozmiarom, lekkiej konstrukcji i okrągłej pokrywie, przepusty doskonale współgrają z wystrojem wnętrza. Pokrywa przepustu jest dostosowana do wykładziny dywanowej. Kołnierz pokrywy maskuje wycięte krawędzie wykładziny, co zapobiega strzępieniu. Szary kolor przepustu doskonale harmonizuje z dowolnie wybranym kolorem wykładziny.
Przepust umożliwia separację przewodów zasilających i teleinformatycznych. Przepust posiada dwa przeciwległe wyloty przewodów zaopatrzone w warstwę gąbki, która zapobiega dostawaniu się do środka obcych ciał stałych. Dzięki gąbce wyprowadzane przewody są unieruchomione, co zapewnia właściwe warunki pracy sieci teleinformatycznej.
Przepust jest wykonany z nierozprzestrzeniającej płomienia mieszanki poliwęglanu i ABS-u. Umożliwia wyprowadzenia rur o średnicy do 20 mm.
Zalecana średnica otworu do wycięcia w panelu podłogowym 127 mm
Do stosowania w panelach podłogowych o grubości od 20 do 44 mm
Puszka do zalewania w betonie typu RFB
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
podwójne gniazdo elektryczne symetryczne - białe
|
|
|
|
|
|
|
|
podwójne gniazdo elektryczne symetryczne - k.słoniowa
|
|
|
|
|
|
|
|
podwójne gniazdo elektryczne asymetryczne - białe
|
|
|
|
|
|
|
|
podwójne gniazdo elektryczne asymetryczne - k.słoniowa
|
|
|
|
|
|
|
|
Puszka tupu SC3 do instalowania w podłodze podniesionej
|
Puszka do podłogi podniesionej
|
|
|
|
Przepust kablowy typu SG1
|
|
|
|
|
|
|
|
Gniazdo kanałowe otwarte, niewyposażone
|
|
|
Gniazdo kanałowe zamknięte, niewyposażone
|
|
|
Gniazdo kanałowe kątowe, niewyposażone
|
|
|
Gniazdo kanałowe kątowe 6-portowe, niewyposażone
|
|
|
Gniazdo kanałowe 6-portowe, niewyposażone
|
|
|
Zaślepka do gniazdka 6-portowego
|
|
|
PUSZKA DO PŁ.GIPS.1M GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.1M GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.2M PIO.GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.3M PIO.ŚR.65
|
|
|
|
PUSZKA DO PŁ.GIPS.2M POZ.GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.3M POZ.GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.KINKIET.S.40
|
|
|
|
PUSZKA DO PŁ.GIPS.ŚR.85 GŁ.40
|
|
|
|
PUSZKA DO PŁ.GIPS.1M GŁ.50 ŚR.
|
|
|
|
PUSZKA DO PŁ.GIPS.2M PIO.GŁ.50
|
|
|
|
PUSZKA DO PŁ.GIPS.3M PIO.GŁ.5O
|
|
|
|
PUSZKA DO PŁ.GIPS.2M POZ.GŁ.50
|
|
|
|
PUSZKA DO PŁ.GIPS.3M POZ.GŁ.50
|
|
|
|
PUSZKA DO PŁ.GIPS.DO OSW.GŁ.50
|
|
|
|
PUSZKA PODLOGOWA DO WYKLADZ.4M
|
|
|
|
PUSZKA PODLOGOWA NIERDZEWN.4M
|
|
|
|
PUSZKA PODLOGOWA DO WYKLADZ.8M
|
|
|
|
PUSZKA PODLOGOWA NIERDZEWN.8M
|
|
|
|
KORPUS PUSZKI.DO BETON. 4 M
|
|
|
|
KORPUS PUSZKI.PAZUR.REGUL.BET.
|
|
|
|
KORPUS PUSZKI.DO BETON.4M
|
|
|
|
KORPUS PUSZKI.DO BETON. 8M
|
|
|
|
PUSZKA PODŁ.4M POKR.DO WYKL.
|
|
|
|
PUSZKA PODŁ.4M POKR.NIERDZEWN.
|
|
|
|
PUSZKA PODŁ.8M POKR.DO WYKL.
|
|
|
|
PUSZKA PODŁ.8M POKR.NIERDZEWN.
|
|
|
|
WYPOSAZ.PUSZKI PODŁ.DO WYŁ.AUT
|
|
|
|
PUSZKA DO PŁYT PODŁOG.ŚR.127
|
|
|
|
ALTIS PŁYT.600X400 PELN.CZESC.
|
|
|
|
ALTIS PŁYT.800X400 PELN.CZESC.
|
|
|
|
ALTIS PŁYT.600X500 PELN.CZESC.
|
|
|
|
ALTIS PŁYT.800X500 PELN.CZESC.
|
|
|
|
ALTIS PŁYTA PEŁNA 1000X500
|
|
|
|
ALTIS PŁYT.600X600 PELN.CZESC.
|
|
|
|
ALTIS PŁYT.800X600 PELN.CZESC.
|
|
|
|
ALTIS PŁYTA PEŁNA 1000X600
|
|
|
|
ALTIS PŁYT.800X800 PELN.CZESC.
|
|
|
|
ALTIS PŁYTA PERFOR. 800X400
|
|
|
|
ALTIS PŁYTA PERFOR. 800X500
|
|
|
|
ALTIS PŁYTA PERFOR. 800X600
|
|
|
|
ALTIS PŁYTA PERFOR. 800X800
|
|
|
|
ALTIS PŁYTA PERFOR. WYS. 800
|
|
|
|
ALTIS PŁYTA PERFOR. 800X1200
|
|
|
|
ALTIS PŁYTA PERFOR. 1000X400
|
|
|
|
ALTIS PŁYTA PERFOR. 1000X500
|
|
|
|
ALTIS PŁYTA PERFOR. 1000X600
|
|
|
|
ALTIS PŁYTA PERFOR. 1000X800
|
|
|
|
ALTIS PŁYTA PERFOR. WYS.1000
|
|
|
|
ALTIS PŁYTA PERFOR. 1000X1200
|
|
|
|
Profil montażowy 25/200mm
|
|
|
Profil montażowy 25/1500mm
|
|
|
Profil montażowy 25/2000mm
|
|
|
Profil montażowy 25/2500mm
|
|
|
Profil montażowy 50/200mm
|
|
|
Profil montażowy 50/400mm
|
|
|
Profil montażowy 100/400mm
|
|
|
Profil montażowy 100/800mm
|
|
|
Profil montażowy 100/1500mm
|
|
|
Profil montażowy 200/1500mm
|
|
|
Profil montażowy 200/2000mm
|
|
|
Profil montażowy 200/2500mm
|
|
|
Oparte o koryta metalowe lub z tworzyw sztucznych pod okryciem sufitów podwieszanych oraz kolumny z gniazdami. Rozwiązanie funkcjonalne i estetyczne, lecz umieszczenie w pomieszczeniu kolumn może utrudnić zagospodarowanie.
System listwy narożnej LNR służy do prowadzenia instalacji w narożnikach ścian,gł. pod sufitem. System jest doskonałym rozwiązaniem do prowadzenia niewielkich instalacji w miejscu najmniej widocznym w pomieszczeniu mieszkalnym lub biurowym. Idealny sposób na poprowadzenie telewizji kablowej, podłączenia głośników zawieszonych w rogach pokoju lub podłączenie zasilania do kinkietów. Asortyment uzupełniają elementy osprzętu łącznikowego, z których jeden - łącznik redukcyjny ŁR 4018/1715 - umożliwia współpracę z listwą LN 1715.1. Pozwala to na doprowadzenie przewodów z listwy LNR listwą LN 1715.1 do osprzętu natynkowego zamontowanego na ścianie lub suficie.
|
|
Cały system pozwala w szybki, funkcjonalny i dyskretny sposób poprowadzić instalację, bez uszczerbku dla estetyki wnętrza pomieszczenia, dodatkowo pozwalając na łatwe wprowadzanie zmian. Standardowa długość listwy typu LNR wynosi 2 metry.
|
|
|
|
|
listwa o wymiarach 40x18 mm
|
|
|
|
|
|
|
|
łącznik redukcyjny 4018/1715
|
|
|
|
|
|
|
|
Listwa jednoczęściowa samoprzylepna
|
|
|
|
Listwa jednoczęściowa samoprzylepna
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Łącznik do sufitu podwieszanego
|
|
|
|
Listwa jednoczęściowa samoprzylepna
|
|
|
|
Listwa jednoczęściowa samoprzylepna
|
|
|
|
2. Kolumny i pionowe organizatory kabli.
DLP ALU KOLUMNA 80X125 2,7 M
|
|
|
|
|
DLP ALU KOLUMNA 105X125 2,7 M
|
|
|
|
|
DLP ALU KOLUMNA 80X125 3.9 M
|
|
|
|
|
ALTIS COKÓŁ 1600X 400 W.200 ZM
|
|
|
|
|
ALTIS COKÓŁ 1600X 500 W.200 ZM
|
|
|
|
|
ALTIS COKÓŁ W.200 SZ.400X400
|
|
|
|
ALTIS COKÓŁ W.200 SZ.600X400
|
|
|
|
ALTIS COKÓŁ W.200 SZ.800X400
|
|
|
|
COKÓŁ DLA XLA400 2000/1000
|
|
|
|
ALTIS COKÓŁ W.200 SZ.1200X400
|
|
|
|
ALTIS COKÓŁ W.200 SZ.400X600
|
|
|
|
ALTIS COKÓŁ W.200 SZ.600X600
|
|
|
|
ALTIS COKÓŁ W.200 SZ.800X600
|
|
|
|
ALTIS COKÓŁ W.200 SZ.1200X600
|
|
|
|
ALTIS COKÓŁ WYS.200X600X800
|
|
|
|
ALTIS COKÓŁ W.200 SZ.800X800
|
|
|
|
ALTIS COKÓŁ W.200 SZ.400X500
|
|
|
|
ALTIS COKÓŁ W.200 SZ.600X500
|
|
|
|
ALTIS COKÓŁ W.200 SZ.800X500
|
|
|
|
ALTIS COKÓŁ W.200 SZ. 1000X500
|
|
|
|
ALTIS COKÓŁ W.200 SZ.1200X500
|
|
|
|
3" Vertical Cable Organizer 6" Vertical Cable Organizer
The Vertical Organizers provide excellent cable management for the full height of the 2 Post Rack or 4 Post Open Frame
Each Cable Organizer consists of quantity 7 large cable hoops for vertical routing of cables and quantity 7 pass-through holes
Each Organizer can be mounted in the front or rear of the rack
The 3" wide version is typically used with a single rack or at the end of a lineup of racks
The 6" wide version is typically used between two configured racks
Each Cable Organizer is made from 16 gauge steel and ships with mounting hardware
|
|
3" Vertical Organizer Control Bracket 6" Vertical Organizer Control Bracket
The Vertical Organizer Control Brackets are used in conjunction with the Vertical Cable Organizers to provide cable containment in the rear of each Vertical Organizer
The Vertical Organizer Control Brackets attach directly to the mounting holes on the 2 Post Rack or 4 Post Open Frame
Each Cable Organizer is made from 16 gauge steel
AR8445 is used with the 3" wide Vertical Organizer at the end of a lineup
AR8446 is used with the 6" wide Vertical Organizer mounted between 2 racks
|
|
Wyszukiwarka
Podobne podstrony:
Kerberos opis systemu i instalacja w OS LinuxSystemy i instalacje do oczyszczania w�d zaolejonychArtykuły hydrauliczne, Nowy system instalacji wodnych firmy REHAU, Nowy system instalacji wodnych fiProgram do ćw w proj systemu instalacyjnegoKerberos opis systemu i instalacja w OS LinuxControl system Installation guide MIM B14Groove XR OS53 Operating System Installation and Upgrade Guide 31 Oct 2011Typy i Fazy Instalacji Systemu Windows, Informatyka, Instalacja SystemuInstalacja systemu Windows z pendrive'a szybko i wygodnieCwiczenie 01 Instalowanie systemu Windows 2003Instalowanie Sprzętu W Systemie Windows, Systemy operacyjneInstalacja japońskich znaków w systemie WindowsInstalacja Windows XP na dyskach SATA, systemyInstalacja systemu Windows z pendriveInstalacja systemu LinuxSystemy techniczne instalacji sanitarnychJAK ZAINSTALOWAĆ WINDOWS XP, Do Systemu, Instrukcje instalacjiHP System Management Homepage Installation Guide (September 2008)Opis techniczny projektowanego systemu zaopatrzenia w wod(1), Uczelniane, Systemy techniczne instalawięcej podobnych podstron
