Akademia Górniczo-Hutnicza w Krakowie				Imię i nazwisko: Mateusz Cetnar
LABORATORIUM ELEKTROTECHNIKI
Wydział: EAIiE	Rok Akad.: 2004/2005		Rok studiów: II			Kierunek: Elektrotechnika
Temat ćwiczenia: Pomiary w obwodach prądu trójfazowego.
Data wykonania: 22.11.2004		Data zaliczenia:			Ocena:

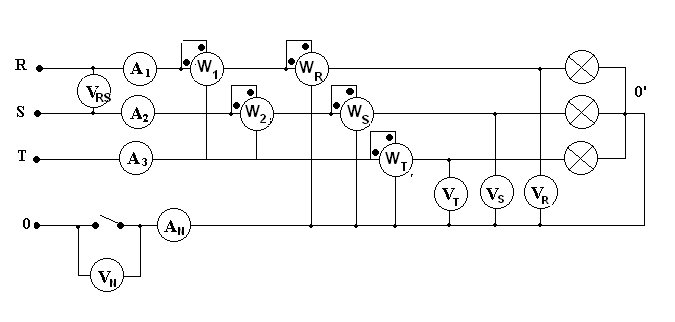

1. Układ pomiarowy:

Do sieci trójfazowej 3x220 / 127 V załączony jest odbiornik utworzony z żarówek - promienników skojarzonych w gwiazdę. Istnieje możliwość połączenia punktu gwiazdowego 0' z punktem gwiazdowym 0 źródła i utworzenie w ten sposób układu czteroprzewodowego.

W układzie pomiarowym stosuje się przyrządy do pomiaru :

• napięcia międzyprzewodowego U

• napięć na fazach odbiornika U_1,U₂ ,U ₃

• napięcia neutralnego U_n

• prądów w przewodach fazowych I₁ ,I ₂ ,I₃

• prądu w przewodzie neutralnym I_n

• mocy, w układzie dwóch watomierzy W₁₂ ,W₂₃

• mocy poszczególnych faz odbiornika W₁ ,W₂ ,W

Pomiary wykonujemy dla czterech różnych odbiorników:

• symetrycznego odbiornika rezystancyjnego składającego się z 9 żarówek połączonych w gwiazdę

• niesymetrycznego odbiornika rezystancyjnego tworzonego poprzez wyłączenie kilku żarówek

• do dwóch powyższych odbiorników dołączamy dodatkowo baterię kondensatorów

Wyniki pomiarów:

	R symetrzyczny		R niesymetryczny		RC symetryczny		RC niesymetryczny
włącznik	O	Z	O	Z	O	Z	O	Z
Urs [V]	230	230	230	230	230	230	230	230
Ir [A]	3,2	3,2	2,6	3,2	5,8	5,8	4,2	6
Is [A]	3,2	3,2	2,6	2,2	5,8	5,8	4,8	5,4
It [A]	3,2	3,2	1,4	1	5,8	5,8	5,3	5,1
Ur [V]	132	132	92	122	136	136	92	136
Us [V]	132	132	144	122	136	136	148	136
Ut [V]	132	132	180	122	136	136	180	136
Pw1 [W]	600	600	400	600	100	100	-120	80
Pw2 [W]	600	600	320	220	1120	1120	960	980
Pr [W]	420	420	220	410	420	420	360	420
Ps [W]	420	420	320	310	420	420	110	310
Pt [W]	420	420	190	110	420	420	260	110
In [A]	0	0	0	2,6	0	0	0	3,6
Un [V]	0	0	50	0	0	0	50	0

Obliczenia:

Lp.	P= PW1+PW2	P= PR+PS+PT
1	1200	1260
2	1200	1260
3	720	730
4	820	830
5	1220	1260
6	1220	1260
7	840	730
8	1060	840

Wnioski:

W układach symetrycznych prądy w przewodach mają tą samą wartość dla wszystkich faz. W przewodzie zerowym (neutralnym) prąd nie płynie, obecność tego przewodu nie ma wpływu na pracę układu.

Watomierze W_R, W_S, W_T pokazują takie same wartości (niewielkie odchylenia są spowodowane niedokładnością pomiaru). Watomierze W₁,W₂ w przypadku odbiornika typu R pokazują takie same wartości i suma ich wskazań jest mocą czynną odbiornika.

W układach niesymetrycznych w przypadku sieci 4 - przewodowej każda faza pracuje niezależnie od pozostałych. W przewodzie neutralnym płynie prąd.

W sieci 3 - przewodowej, zmiana w jednej fazie wpływa na pracę pozostałych faz. Między punktami gwiazdowymi źródła i odbiornika występuje napięcie.

Watomierze W_R, W_S, W_T pokazują różne wartości. Moc czynna całego odbiornika jest równa sumie wskazań tych watomierzy.

W przypadku sieci 4 - przewodowej suma wskazań watomierzy W₁,W₂ nie jest mocą czynną odbiornika.

W sieci 3 - przewodowej suma wskazań watomierzy W₁,W₂ jest mocą czynną odbiornika.
