POLITECHNIKA ŚWIĘTOKRZYSKA W KIELCACH WYDZIAŁ MECHATRONIKA I BUDOWAMASZYN	Labolatorium Technologii Budowy Maszyn	Metody szlifowania
Grupa 302M	Daniel Rybak	3.12.2009

1.Proces szlifowania jest zaliczany do obróbki skrawaniem, lecz warunki, w jakich przebiega, różnią się od warunków skrawania. W głównej mierze odnosi się to do kształtu ostrzy ściernicy, który zależy od przypadkowego kształtu ziarn materiału ściernego oraz ich ustawienia. Do szlifowania używa się ściernic lub tarcze szlifierskie. Są one wykonane z materiałów ściernych w postaci tarcz płaskich, walcowych, talerzowych, krztałtowych i innych.

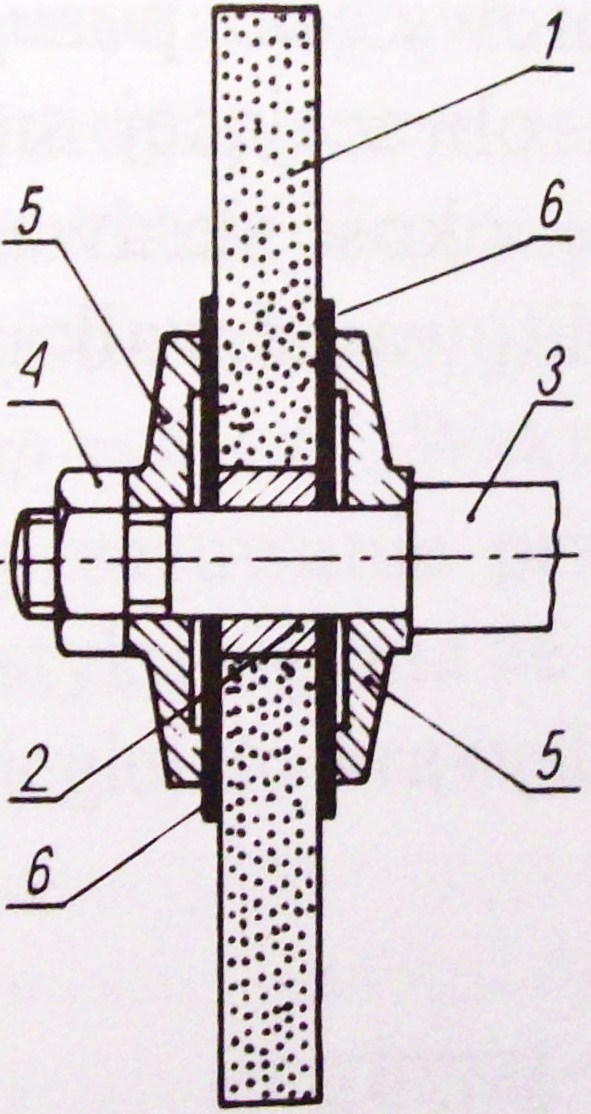

Przykładowe zamocowanie ściernicy tarczowej płaskiej :

1-ściernica

2-tuleja pośrednicząca

3-czop wrzeciona

4-nakrętka

5-tarcze dociskowe

6-podkładki z tektury, gumy lub skóry

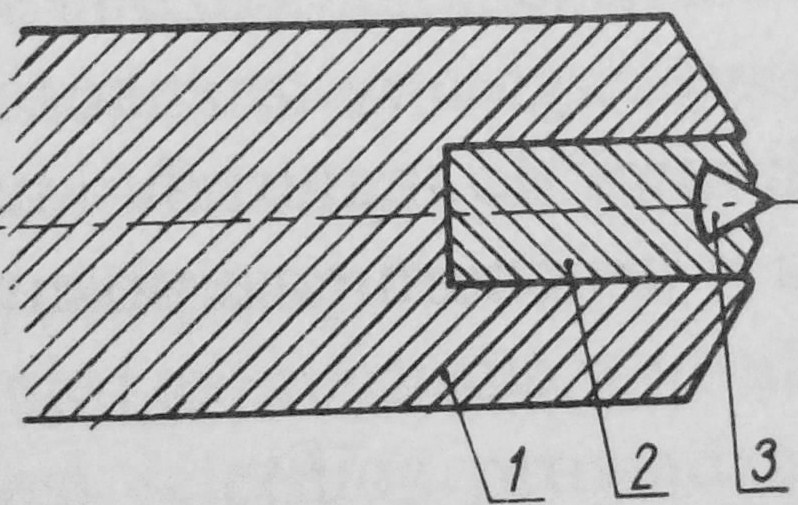

Oprawka z diamentem do ostrzenia ściernicy:

1-oprawka stalowa

2-obsada miedziana

3-diament

2. Szlifierki:

Spośród wielu odmian najszersze zastosowanie znajdują szlifierki ogólnego przeznaczenia - kłowe, bezkłowe, szlifierki do otworów i płaszczyzn.

Szlifierki kłowe są przeznaczone głównie do szlifowania wałków.

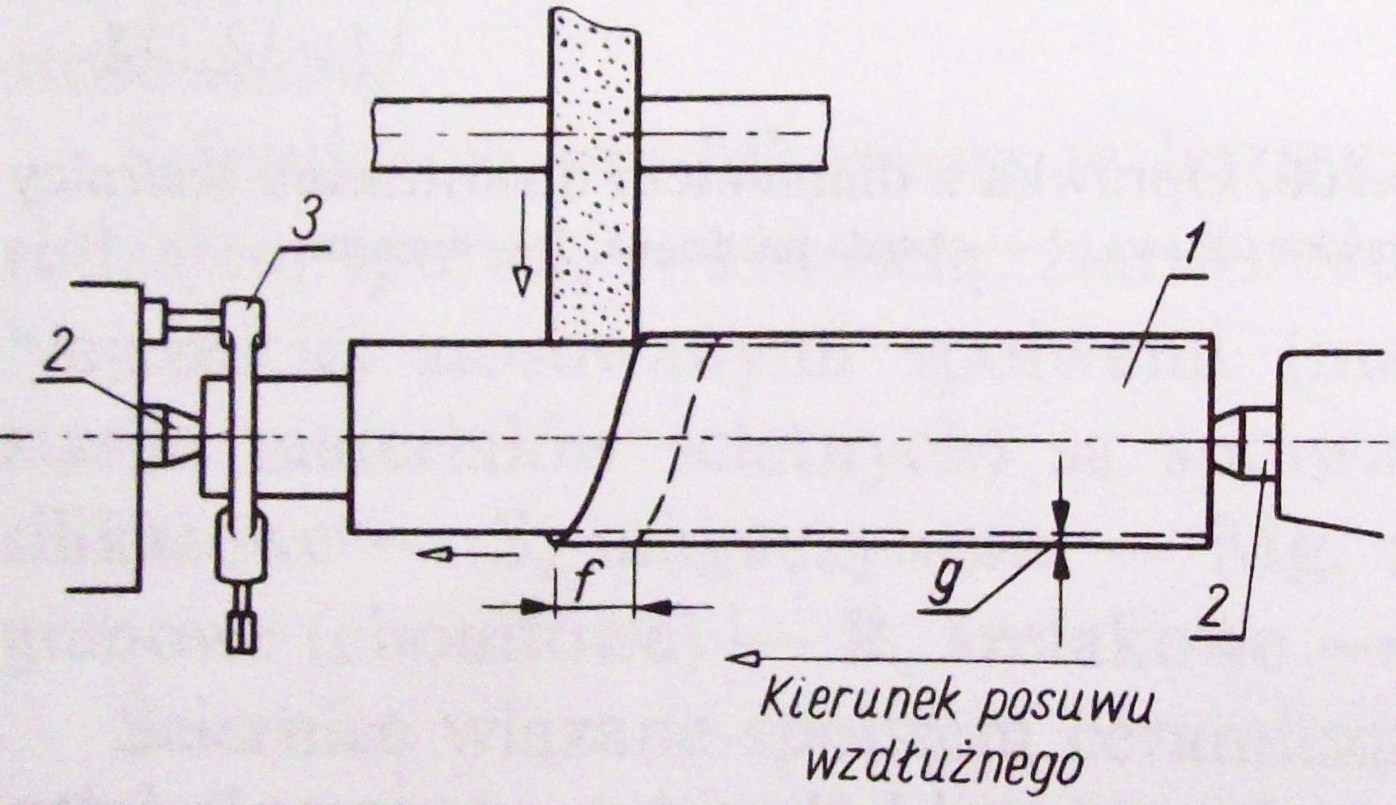

Przedmiot 1 szlifowany jest umocowany w kłach 2. Za pośrednictwem zabieraka 3 ruch obrotowy wrzeciona przenosi się na przedmiot. Szybkość tego ruchu jest w stosunku do szybkości ruchu tarczy nie wielka i wynosi 10-40 m/min. Ponadto przedmiot wraz ze stołem przesuwa się z określoną szybkością ruchem wzdłużnym.

Ściernica napędzana silnikiem wykonuje ruch obrotowy oraz posuwowy wgłębny zaznaczony strzałką.

W niektórych szlifierkach wrzeciennik przedmiotu lub wrzeciennika narzędziowego można skręcić pod pewnym kątem do osi. Umożliwia to szlifowanie powierzchni stożkowych.

Szlifierki do płaszczyzn, przeznaczone do szlifowania płaskich powierzchni zewnętrznych, mogą mieć oś wrzeciona ustawioną poziomo lub pionowo. Na stole szlifierki zwykle jest umieszczony uchwyt elektromagnetyczny służący do przytrzymywania przedmiotów podczas szlifowania. Uchwyty elektromagnetyczne mogą być stosowane wyłącznie do zamocowywania przedmiotów z materiałów magnetycznych.

Rodzaje szlifierek do płaszczyzn :

4. Wnioski

Proces szlifowania jest jednym z najważniejszych zabiegów obróbki wykańczającej. Pozwala on na uzyskanie bardzo dokładnych wymiarów. Dzięki niemu możemy uzyskać zadane chropowatości powierzchni.

---
