AGH	Laboratorium maszyn elektrycznych
Ćwiczenie T2 - Praca równoległa transformatorów
Grupa ćwiczeniowa: C		Grupa na module A: 2	Data wykonania: 24.10.2002r
Imię i Nazwisko:		Data zaliczenia ćwiczenia:	Uwagi:
1. Piotr Bielaska
2. Grzegorz Roman
3. Marcin Raźny
4. Mariusz Hudyga
5. Michał Zemła
6. Paweł Socha

1. Oględziny zewnętrzne:

Stanowisko pomiarowe składa się z trzech transformatorów (oznaczonych 1, 2, 3) o jednakowych przekładniach i tablicy z przełącznikiem dzięki któremu można zbadać każdy transformator z osobna jak i wszelkie kombinacje par w pracy równoległej. Dodatkowo jedno z urządzeń posiadło dodatkowo dozwojony rdzeń. Dzięki temu powstaje kolejny transformator (1') o innej przekładni.

2. Parametry znamionowe transformatorów:

Korzystając z dostępnych urządzeń mierzone są na biegu jałowym:

• napięcie na stronie wtórnej (U₂₀)

• napięcie na stronie pierwotnej (U₁)

Przekładnie napięciową oblicza się ze wzoru:

Wyniki tych działań zamieszczone są w tabeli nr 1.

Tabela nr 1

Transformator	U20 [V]	U1 [V]	ϑ [-]
1	65	220	3,385
2	65	220	3,385
3	65	220	3,385
1'	63	220	3,492

Przy zwarciu strony pierwotnej zmierzono:

• moc P₁

• prąd I_z

• prąd I₁

• napięcie zwarcia U_z2

Wyniki tych pomiarów zamieszczone są w tabeli nr 2.

Tabela nr 2

Transformator	P1 [W]	Iz [A]	I1 [A]	Uz2 [V]
1	70	10	3,1	20,5
2	65	10	3,1	20
3	75	10	3,2	26,5
1'	70	10	3	22

3. Różne modele pracy równoległej

Dla każdego modelu mierzono prąd po stronach obciążenia dla każdego transformatora oraz sumę tych prądów (I_obc). Następnie wykreślono charakterystykę I_t1,I_t2=f(I_obc).

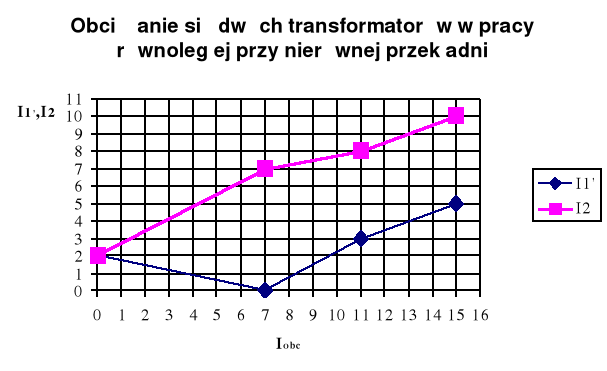

• dwa transformatory o różnych przekładniach i zbliżonych napięciach zwarcia (1' i 2)

I1' [A]	I2 [A]	Iobc [A]
2	2	0
7	0	7
3	8	11
5	10	15

Wykres numer 1

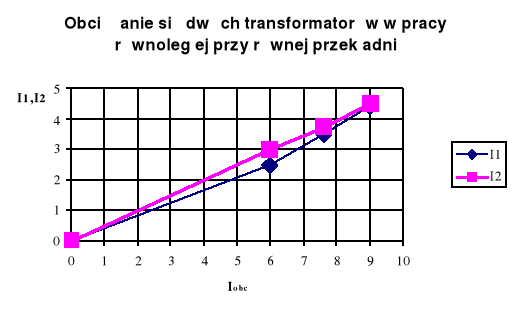

- dwa transformatory o jednakowych przekładniach i napięciach zwarcia (1 i 2)

I1 [A]	I2 [A]	Iobc [A]
0	0	0
2,5	3	6
3,5	3,75	7,6
4,4	4,5	9

Wykres numer 2

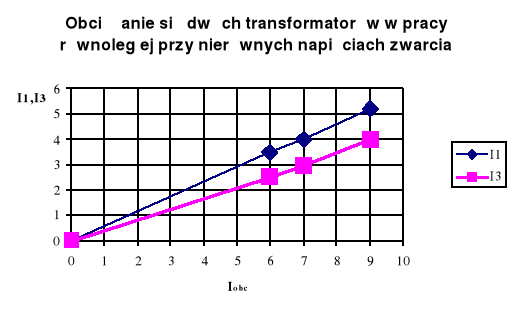

- dwa transformatory o jednakowych przekładniach i różnych napięciach zwarcia (1 i 3)

I1 [A]	I3 [A]	Iobc [A]
0	0	0
3,5	2,5	6
4	3	7
5,2	4	9

Wykres numer 3

4. Wnioski

W przypadku gdy do pracy równoległej użyjemy transformatorów o różnych przekładniach przepływa przez nie w stanie nie obciążonym prąd wyrównawczy. Po obciążeniu przez pewien czas prąd jednego z transformatorów będzie przez chwile malał zamiast rosnąć. Dopiero po przekroczeniu pewnej wartości zaczyna on rosnąć. Doskonale przedstawia to wykres numer 1.

Gdy transformatory są jednakowe obciążają sie równomiernie jak widać to na wykresie numer 2.

W przypadku dwóch transformatorów o różnych napięciach zwarcia jeden z nich (ten o mniejszym U_z) będzie się przeciążał (wykres numer 3)
