WŁAŚCIWOŚCI MATERIAŁÓW
Wartości charakterystyczne dla:
- drewna litego,
- drewna klejonego,
- materiałów drewnopochodnych
przyjmuje się na podstawie p. 2.1 NORMY.
Wartości obliczeniowe określa się według wzoru:
- częściowy współczynnik bezpieczeństwa dla właściwości materiału.
Dla drewna i materiałów drewnopochodnych wartości
podano w tablicy:
Określenia |
|
Stany graniczne nośności - kombinacje podstawowe
- sytuacje wyjątkowe Stany graniczne użytkowalności |
1,3 1,1 1,0 1,0 |
- częściowy współczynnik modyfikacyjny, uwzględniający wpływ na właściwości wytrzymałościowe czasu trwania obciążenia i zawartości wilgoci w konstrukcji, zależny od:
klasy użytkowania konstrukcji,
klasy trwania obciążenia.
Wartości współczynników
podane są w tablicy 3.2.5 NORMY.
KLASY UŻYTKOWANIA KONSTRUKCJI
Konstrukcje należy przypisywać do jednej z podanych poniżej klas użytkowania:
KLASA UŻYTKOWANIA 1 charakteryzuje się zawartością wilgoci w materiale odpowiadającą temperaturze 20o C i wilgotnością względną otaczającego powietrza przekraczającą 65% tylko przez kilka tygodni
w roku.
KLASA UŻYTKOWANIA 2 charakteryzuje się zawartością wilgoci w materiale odpowiadającą temperaturze 20o C i wilgotnością względną otaczającego powietrza przekraczającą 85% tylko przez kilka tygodni w roku.
KLASA UŻYTKOWANIA 3 odpowiada warunkom powodującym wilgotność drewna wyższą niż odpowiadającą klasie użytkowania 2.
System klas użytkowania ma na celu głównie określenie wartości wytrzymałościowych i obliczanie przemieszczeń w zadanych warunkach wilgotnościowych.
W klasie użytkowania 1 przeciętna zawartość wilgoci w większości gatunków drewna iglastego nie przekracza 12%.
W klasie użytkowania 2 przeciętna zawartość wilgoci w większości gatunków drewna iglastego nie przekracza 20%.
Klasa użytkowania 3 dotyczy tylko wyjątkowych przypadków konstrukcji uważanych za przypisane do tej klasy.
KLASY TRWANIA OBCIĄŻENIA
Oddziaływania przypisywać należy, w obliczeniach nośności i sztywności, do jednej z klas trwania obciążenia podanych w tablicy 3.2.4. NORMY.
Klasy trwania obciążenia określone są przez efekt stałego obciążenia, działającego przez określony przedział czasu w okresie użytkowania konstrukcji. Dla oddziaływań zmiennych właściwą klasę wyznaczać należy na podstawie oszacowania związku miedzy typową zmiennością obciążenia w czasie
i właściwościami reologicznymi materiału.
Tablica 3.2.4. Klasy trwania obciążenia
Klasa trwania obciążenia |
Rząd wielkości skumulowanego trwania obciążenia charakterystycznego |
Przykłady obciążenia |
Stałe Długotrwałe Średniotrwałe Krótkotrwałe Chwilowe |
więcej niż 10 lat 6 miesięcy - 10 lat 1 tydzień - 6 miesięcy mniej niż 1 tydzień |
ciężar własny obciążenie magazynu obciążenie użytkowe śnieg*) i wiatr na skutek awarii |
*) Na terenach, gdzie znaczące obciążenie śniegiem występuje przez dłuższy czas, obciążenie to traktuje się jako średniotrwałe. |
WSPÓŁCZYNNIKI MODYFIKACYJNE
dla klas użytkowania i czasu trwania obciążenia
Należy posługiwać się wartościami współczynników modyfikacyjnych kmod podanymi w poniższej tablicy.
Jeżeli kombinacja obciążeń zawiera oddziaływania należące do różnych klas trwania obciążenia, wartość kmod należy przyjmować odpowiednio do oddziaływania o najkrótszym czasie trwania, np. dla kombinacji obciążenia stałego i obciążenia krótkotrwałego przyjmuje się wartość kmod jak dla obciążenia krótkotrwałego.
Wartości współczynnika kmod (wyjątki z NORMY)
Materiał / klasa trwania obciążenia |
Klasa użytkowania |
||
|
1 |
2 |
3 |
Drewno lite i klejone warstwowo, sklejka
|
0,60 0,70 0,80 0,90 1,10 |
0,60 0,70 0,80 0,90 1,10 |
0,50 0,55 0,65 0,70 0,90 |
Płyty wiórowe zgodne z PN-EN 312-6*) i PN-EN 312-7, płyty OSB zgodne z PN-EN 300, klasy 3 i 4
- chwilowe |
0,40 0,50 0,70 0,90 1,10 |
0,30 0,40 0,55 0,70 0,90 |
- - - - - |
Płyty wiórowe zgodne z PN-EN 312-4*) i PN-EN 312-5, płyty OSB zgodne z PN-EN 300, klasy 2*), płyty pilśniowe zgodne z PN-EN 662-2 (płyty twarde)
- chwilowe |
0,30 0,45 0,65 0,85 1,10 |
0,20 0,30 0,45 0,60 0,80 |
- - - - - |
Płyty pilśniowe zgodne z PN-EN 662-3, 5 (płyty półtwarde i twarde)
|
0,20 0,40 0,60 0,80 1,10 |
- - - - -
|
- - - - -
|
*) Nie stosuje się w warunkach klasy-użytkowania 2. |
|
|
|
MATERIAŁY
Wartości charakterystyczne właściwości

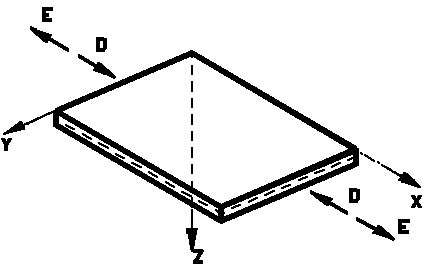

Właściwość materiału reprezentowana jest przez wartość charakterystyczną Xk, która odpowiada kwantylowi założonego rozkładu statystycznego danej właściwości, określonej przez stosowane normy i badanej w ustalonych warunkach. W niektórych przypadkach za wartość charakterystyczną przyjmowana jest wartość nominalna (minimalna, określona np. przez producenta itp.). Oznaczenia właściwości charakterystycznych przedstawiono na rysunkach.
fm,90,k fv,k Em,90,mean Gm,90,mean
fc,k ft,k Et,0,mean Ec,0,mean
fm,k fv,90,k Em,0,mean Gm,0,mean
fc,90,k
Wartości charakterystyczne wytrzymałości określa się jako kwantyle 5-procentowe, otrzymane z badań trwających przez 300 s z zastosowaniem próbek o wilgotności równowagowej odpowiadającej temperaturze 20oC i wilgotności względnej powietrza 65%.
Wartości charakterystyczne modułu sprężystości określa się jako kwantyle 5-procentowe (E0,05) otrzymane z badań przeprowadzonych w warunkach j.w. Zgodnie z PN-EN 384 p.3.1. wartości średnie modułu sprężystości (E0,mean) nazywane są również wartościami charakterystycznymi.
Wartości charakterystyczne modułu odkształcenia postaciowego określa się jako kwantyle 5- lub 50-procentowe otrzymane z badań trwających przez 300 s z zastosowaniem próbek o wilgotności równowagowej odpowiadającej temperaturze 20oC i wilgotności względnej powietrza 65%.
Wartości charakterystyczne gęstości określa się jako kwantyle 5-procentowe dla masy i objętości materiałów odpowiadających ustabilizowanej wilgotności, przy temperaturze 20oC i wilgotności względnej powietrza 65%.
DREWNO LITE
Gatunki drewna konstrukcyjnego
W konstrukcjach drewnianych należy stosować drewno iglaste zgodnie z PN-EN 338. W uzasadnionych przypadkach dopuszcza się stosowanie innych gatunków drewna.
Wkładki, klocki itp. Drobne elementy konstrukcyjne należy wykonywać z drewna dębowego, grochodrzewiowego (akacjowego) lub innego, podobnie twardego.
Klasyfikacja
Drewno powinno być klasyfikowane wytrzymałościowo.
Zasady klasyfikacji powinny być oparte na ocenie wizualnej, na nieniszczących metodach pomiaru jednej lub więcej właściwości lub na kombinacji obu metod.
Klasyfikacja wizualna powinna spełniać minimum wymagań podanych w PN-EN 518 lub w PN-82/D-94021.
Klasyfikacja metodami maszynowymi powinna spełniać minimum wymagań podanych w PN-EN 519 lub w PN-82/D-94021.
Klasy drewna litego podano w PN-EN 338.
Wilgotność drewna
Wilgotność drewna stosowanego na elementy konstrukcyjne zależna jest od warunków eksploatacji i od przyjętej technologii wytwarzania. Nie powinna ona przekraczać:
18% - w konstrukcjach chronionych przed zawilgoceniem,
23% - w konstrukcjach pracujących na otwartym powietrzu.
Wartości charakterystyczne własności
Wartości charakterystyczne wytrzymałości i sprężystości oraz gęstości wyznaczać należy wg PN-EN 384.
Wartości charakterystyczne wytrzymałości odnosić należy do:
elementów zginanych o wysokości 150 mm
do elementów rozciąganych o szerokości 150 mm,
do próbek o wymiarach 45 mm × 180 mm ×70 mm w przypadku wytrzymałości na rozciąganie prostopadłe do włókien
do elementów o objętości 0,0005 m3, równomiernie naprężonych w przypadku wytrzymałości na ścinanie.
Dla zginanych lub rozciąganych elementów z drewna litego, o wysokości lub szerokości mniejszej niż 150 mm, wartości charakterystyczne fm,k i ft,0,k można zwiększyć, mnożąc przez współczynnik kh, jako mniejszą z wartości obliczonych ze wzoru:
gdzie: h - wysokość przekroju przy zginaniu lub szerokość przy rozciąganiu w mm.
Wartości charakterystyczne właściwości mechanicznych dla drewna litego o wilgotności 12% przyjmować należy wg PN-EN 338. Wybrane wartości dla drewna litego klas stosowanych w kraju podano w załączniku Z-2.2.3-1 NORMY.
