POLITECHNIKA LUBELSKA

WYDZIAŁ MECHANICZNY

KARTA OPERACYJNA

Str.

11

0x08 graphic

stanowisko

symbol

Nazwa operacji

Nr op.

Wiertarka

WRA 55N

Wiercenie II

60

Nr

zabiegu

Nazwa zabiegu

Wyposażenie

przyrządy

narzędzia

sprawdziany

1

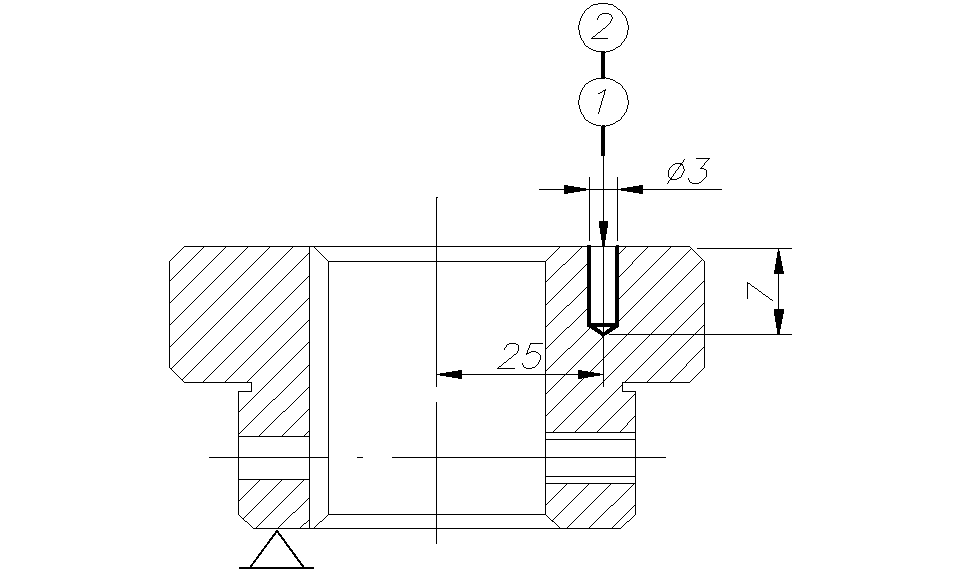

Wiercić otwór ∅3 mm na l=7 mm

NWKa-∅3-SS

2

Fazować otwór 2x60°

NWKa-∅8-SS

Nr zabiegu

1

2

Głęb.skr.[mm]

7

2

Ilość przejść

1

1

V [m/min]

33

33

n [obr/min]

n [2h/min]

3550

3550

p [mm/obr]

0,08

0,08

Chłodziwo

0x01 graphic
