Rok akademicki

1998/99

LABORATORIUM FIZYCZNE

Nr Ćwiczenia 51

POMIAR ŁADUNKU WŁAŚCIWEGO E/M ELEKTRONU

Wydział : elektronika

Kierunek : Informatyka

Grupa : 1.2

Jarosław Struś

Data 14. V. 1999

Ocena

Podpis

T

S

1. WPROWADZENIE.

Doświadczenie nasze wykonujemy przy pomocy lampy oscyloskopowej umieszczonej w polu magnetycznym o indukcji B. Źródłem pola magnetycznego jest zwojnica. Na elektron wpadający do pola magnetycznego o indukcji B pod pewnym kątem do jego linii sił, działa siła odchylająca zwana siłą Lorentza : F = eVB

Jeśli elektron porusza się prostopadle do linii sił pola, to siła Lorentza powoduje zakrzywienie toru elektronu, bez zmiany jego prędkości. Pod wpływem zmiany napięcia między katodą i anodą tor ruchu elektronu ulega coraz większemu zakrzywieniu. Znając wartość przesunięcia plamki światła na ekranie oscyloskopu możemy określić wartość ładunku właściwego e/m.

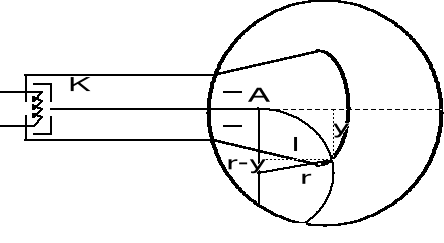

2. SCHEMAT UKŁADU POMIAROWEGO.

0x01 graphic

Wielkości stałe:

μ0 = 12,56 * 10 -7 Vs / Am Δy = 2 *10 -- 3 m

n= 8 zwoi ΔU = + 1% z U

R = 0,3 ± 0,005 m Δi = 0,05 A

l = 18,6 ± 0,3 cm

3. TABELA POMIAROWA.

U

[ V ]

i

[ A ]

y

[ mm ]

e/m

[ C / kg ]

|e/m śr. - e/m|

[ C / kg ]

2,5

8

1,95*10 11

0,28*10 11

800

3,5

10

1,55*10 11

0,13*10 11

4,5

13

1,58*10 11

0,09*10 11

2,5

7

1,86*10 11

0,19*10 11

1000

3,5

9

1,57*10 11

0,10*10 11

4,5

12

1,68*10 11

0,01*10 11

2,5

6

1,64*10 11

0,03*10 11

1200

3,5

8

1,49*10 11

0,18*10 11

4,5

11

1,70*10 11

0,03*10 11

e / m śr. = 1,67*10 11

4. PRZYKŁADOWE OBLICZENIA.

Dla U = 1000 V , i = 3,5 A , y = 0,009 m

e / m = S

0x01 graphic

e / m = 1.57 * 10 11 C / kg

wartość średnia

e / m = S

e / m śr. = S śr.

0x01 graphic

0x01 graphic

e / m śr. = 1.67 * 10 11 C / kg

5.RACHUNEK BŁĘDÓW

a) błąd przeciętny :

- dla pojedynczego pomiaru

Dla U= 1000 V , i = 3,5 A , y = 0,009 m

|e / m śr. - e / m| = 1.67 * 10 11 C / kg - 1.57 * 10 11 C / kg = 0.10 * 10 11 C / kg

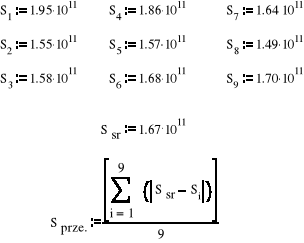

- dla wszystkich pomiarów

0x01 graphic

e / m przeciętny = 0,11 * 10 11 C / kg

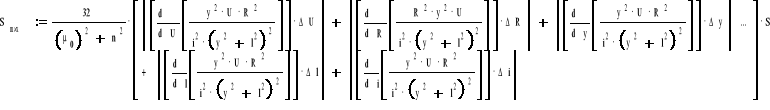

b) błąd maksymalny dla pojedynczego pomiaru:

Dla U = 1000 V , i = 3,5 A , y = 0,009 m

e / m max = Smax

0x01 graphic

e / m max = 0.23 * 10 11 C / kg

6.ZESTAWIENIE WYNIKÓW

Dla U = 1000 V , i = 3,5 A , y = 0,009 m

e / m = 1.57 * 10 11 C / kg

wartość średnia

e / m śr. = 1.67 * 10 11 C / kg

błąd przeciętny

e / m przeciętny = 0,11 * 10 11 C / kg

błąd maksymalny

e / m max = 0.23 * 10 11 C / kg

7. WAGI I WNIOSKI.

Wykonane pomiary obarczone są błędem spowodowanym niezbyt precyzyjnym odczytywaniem wyników z przyrządów. W doświadczeniu zaznaczało się pisakiem ślad plamki na ekranie oscyloskopu. W tym wypadku pewien błąd spowodowała grubość pisaka a także drżenie ręki w momencie zaznaczania. Niewątpliwie na wartość odczytywanych wyników wpłynęła także ułomność obserwatora. Chodzi tu o kąt pod jakim obserwator patrzył na przymiar kreskowy w efekcie czego mogło dojść do nieznacznego błędu w odczycie wartości przesunięcia plamki na ekranie oscyloskopu.

1

Ćwiczenie 51, strona 1
