ANALIZA PRZEKROJU

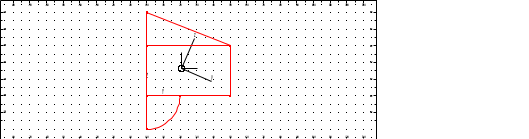

Opis geometrii

Punkt nr Y Z

1 0.0 cm 0.0 cm

2 0.0 cm 3.0 cm

3 5.0 cm 3.0 cm

4 5.0 cm 0.0 cm

5 5.0 cm 3.0 cm

6 0.0 cm 3.0 cm

7 0.0 cm 5.0 cm

8 2.0 cm 0.0 cm Kąt = -90.0 Deg

9 0.0 cm -2.0 cm

10 0.0 cm 0.0 cm

Rezultaty generalne

Powierzchnia

A = 23.142 cm2

Środek ciężkości

Yc = 2.1 cm

Zc = 1.6 cm

Obwód

S = 21.5 cm

Materiał bazowy

STAL

E = 205000.00 MPa

ro = 7852.83 kg/m3

CJ = 18.17 kG/m

Układ osi głównych

Kąt

alpha = -23.9 Deg

Momenty bezwładności

Ix = 0.000 cm4

Iy = 55.049 cm4

Iz = 45.808 cm4

Promienie bezwładności

iy = 1.5 cm

iz = 1.4 cm

Współczynniki sztywności ścinania

Ay = 0.000 cm2

Az = 0.000 cm2

Wskaźniki wytrzymałości na zginanie

Wely = 13.152 cm3

Welz = 13.783 cm3

Wskaźniki wytrzymałości na ścinanie

Wy = 0.000 cm2

Wz = 0.000 cm2

Plastyczne wskaźniki wytrzymałości

Wply = 0.000 cm3

Wplz = 0.000 cm3

Ekstremalne odległości

Vy = 3.3 cm

Vpy = 3.3 cm

Vz = 2.4 cm

Vpz = 4.2 cm

Układ osi centralnych

Momenty bezwładności

Iyc = 53.528 cm4

Izc = 47.329 cm4

Iyczc = 3.427 cm4

Promienie bezwładności

iyc = 1.5 cm

izc = 1.4 cm

Ekstremalne odległości

Vyc = 2.9 cm

Vpyc = 2.1 cm

Vzc = 3.4 cm

Vpzc = 3.6 cm

Układ dowolny

Położenie układu

yc' = 2.1 cm Kąt = 0.0 Deg

zc' = 1.6 cm

Momenty bezwładności

Iy' = 53.528 cm4

Iz' = 47.329 cm4

Iy'z' = 3.427 cm4

Promienie bezwładności

iyc = 1.5 cm

izc = 1.4 cm

Momenty statyczne

Sy' = 0.000 cm3

Sz' = 0.000 cm3

Ekstremalne odległości

Vy' = 2.9 cm

Vpy' = 2.1 cm

Vz' = 3.4 cm

Vpz' = 3.6 cm
