Szkoła Główna Służby Pożarniczej
KATEDRA TECHNIKI POŻARNICZEJ		LABORATORIUM HYDROMECHANIKI
Ćwiczenie nr:14 Temat: Sieć wodociągowa.	Pluton: 1	Imię i nazwisko: Stanisław Łazowy
				Grupa: D
Prowadzący: st.bryg. dr inż. Sylwester Kieliszek	Data wykon: 29.11.1999	Data złoż. 13.12.1999r.	Ocena:

1.Cel ćwiczenia.

Celem ćwiczenia jest zbadanie rozkładu ciśnień w zasymulowanym modelu sieci wodociągowej. W ćwiczeniu badamy możliwości pobierania wody z obciążonej sieci wodociągowej. Badamy Rozkład ciśnie w tejże sieci co pozwoli nam wysunąć wnioski i stwierdzić z jakiego miejsca w sieci jest najlepszy pobór wody, tzn w którym miejscu tej sieci panuje największe ciśnienie i wydatek płynącej wody będzie największy.

2. Schemat stanowiska i metody pomiarowe.

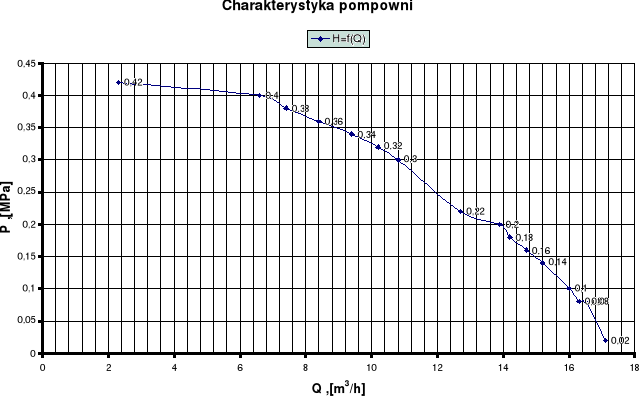

Schematu stanowiska nie będę przedstawiał w tym punkcie, gdyż przedstawię go trochę dalej. Stanowisko pomiarowe wykonane jest w skali. Wyskalowane są średnice rur, skala 1:60, a przepływy są rzeczywiste, ze względu na duże zróżnicowanie długości rur w sieci rzeczywistej niemożliwe było wyskalowanie stanowiska jeżeli chodzi o długość rur. Wykonanie naszego ćwiczenia polegało na wykonaniu charakterystyki pompowni, a następnie zasymulowaniu przepływów i odbiorów wody z poszczególnych węzłów, a następnie naniesieniu linii stałego ciśnienia na schemat instalacji.

3. Wnioski.

Ż przeprowadzonego ćwiczenia wynika, że najlepsze i najstabilniejsze parametry panują w początkowej części sieci. Linie stałego ciśnienia przesuwają się w kierunku zasilania układu. Pozwala nam też stwierdzić, że sieci pierścieniowe maja przewagę nad rozgałęzieniowymi jeżeli chodzi o nieprzerwalność podawania wody, spowodowane jest to tym, iż w przypadku przerwania jednej z rur istnieje możliwość doprowadzenia wody do żądanego punktu inna rurą.

---
