WYDZIAŁ MECHANICZNY	L A BO R A T O R I U M MIERNICTWA I MASZYN ELEKTRYCZNYCH				Nazwisko i imię
W SZCZECINIE	Nr ćw. 4	Temat ćwiczenia Ochrona przeciwporażeniowa			Geisler Marcin Rok akad. 2000/01
Data wyk. ćwicz. 16.02.2001	Data odd. spr.		Ocena	Podpis wykł.	Rok studiów III MzC Zespół nr I

1. Schemat sieci z uziemionym punktem zerowym.

2.
   Schemat sieci z izolowanym punktem zerowym.

Sieci okrętowe są sieciami izolowanymi od masy (kadłuba) przez izolowanie punktu zerowego. Sieci te mają fazowe oporności izolacji oraz pojemności faz względem kadłuba. W sieciach z izolowanym kadłubem ochrona przeciwporażeniowa może być realizowana przez stosowanie poniższych środków:

• kontrola stanu izolacji;

• kompensacja pojemnościowych prądów rażenia;

• szybkie samoczynne wyłączenie zasilania przez wyłączniki ochronne różnicowo-prądowe;

• separacja elektryczna (obwody o napięciu 220 i 380V) przez zastosowanie transformatorów separacyjnych;

• obniżenia napięcia poniżej napięcia bezpiecznego (np. do 12 lub 24V) przez zastosowanie transformatorów bezpieczeństwa;

• stosowanie urządzeń wykonanych w II klasie ochronności (z podwójną izolacją).

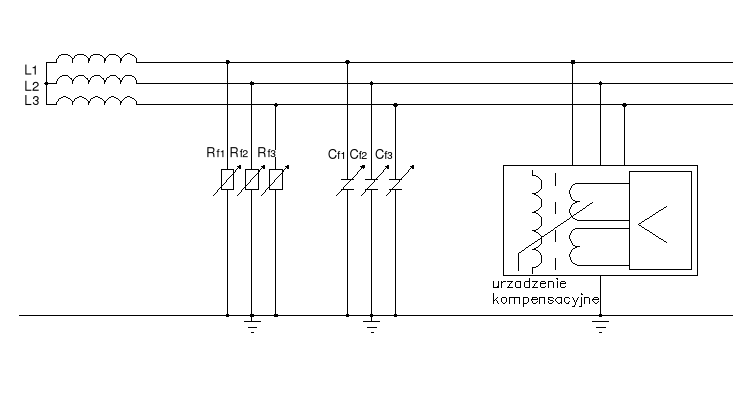

3. Schemat sieci z urządzeniem kompensacyjnym.

Kompensacja prądów pojemnościowych:

Sieć okrętowa posiada pojemności faz względem kadłuba powodujące wzrost prądu rażenia powyżej wartości 10 mA już przy pojemności C_f>0,1μF (pojemność C_f sieci elektrycznej współczesnych statków morskich jest na ogół większa od C_f>2μF).

---
