INSTYTUT METROLOGII ELEKTRYCZNEJ

POLITECHNIKI WROCŁAWSKIEJ

SPRAWOZDANIE Z LABORATORIUM ELEKTROTECHNIKI

ĆWICZENIE NR 1

Ćwiczenie wykonali : Data : 13.10.1997

Anna Wiktor

Agnieszka Bronowicka

Tomasz Sobota

TEMAT: Procesy relaksacyjne w obwodach elektrycznych.

1.Przyrządy używane w ćwiczeniu :

• częstościomierz

• zasilacz napięciowy

• oscyloskop

2.Tabela pomiarów i wyników dla układu R-L.

	R1=510[Ω]	R2=740[Ω]	R3=910[Ω]
	ω=850Hz	ω=850Hz	ω=850Hz

prąd stały prostokątny

a	3,2	3,2	3,2
tp	0,04	0,02	0,02
τzm	0,057	0,028	0,028

prąd okresowo zmienny sinusoidalny

a	4,1	4,1	4,1
x0	3,15	3,3	3,65
ϕ	50^o	53^o	62^o
τobl	0,0014	0,0015	0,0022
Δτobl`	0,00012	0,00015	0,0026

gdzie :

-t_p- czas , po którym przebieg odpowiedzi osiąga wartość równą połowie wartości ustalonej

-τ_zm - stała czasowa zmierzona

-ϕ-przesunięcie fazowe

-τ_obl- stała czasowa obliczona

3.Tabela pomiarów i wyników dla układu R-C.

	R1=510[Ω]	R2=710[Ω]	R3=910[Ω]
	ω=850Hz	ω=850Hz	ω=850Hz

prąd stały prostokątny

a	3,1	2,8	2,1
tp	0,05	0,1	0,095
τzm	0,072	0,14	0,06

prąd okresowo zmienny sinusoidalny

a	4,1	4,1	4,05
x0	3,1	3,6	3,65
ϕ	49^o	61^o	64^o
τobl	0,0013	0,0021	0,0024
Δτobl`	0,0017	0,00024

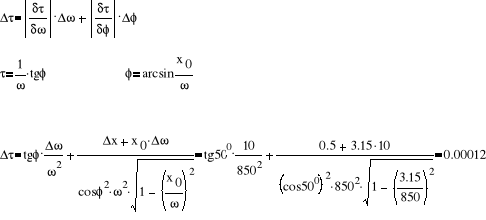

4.Przykładowe obliczenia.

układ R-L ,R₁ = 510[Ω]

τ_zm = t_p/ln2 = 0,04/ln2 = 0,057

sinϕ = x₀/a = 3,1/4,1 = 0,756

ϕ=49^o

τ_obl = tgϕ/ω = tg49^o/850 = 0,0014

5.Wnioski.

Na duże błędy powstałe w pomiarach mają wpływ następujące czynniki : pierwszym może być niedokładność odczytu ze skali oscyloskopu , kolejnym to ,że nie mieliśmy do czynienia nigdy wcześniej z podobnym sprzętem i nie posiadamy wprawy w jego obsługiwaniu.

...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

---
