Paweł Śliwa Gr.:23

Zadanie domowe 2 Przekrój 0-0 przyjmuję na powierzchni cieczy w zbiorniku, natomiast 1-1 przyjmuję na wylocie rurociągu.

Dane: ζ1 = 0,5 (dla wlotu do rurociągu)

L1 = 8m ζz = 4 (dla zaworu)

L2 = 4m ζ2 = 0,24 (dla kolanka)

L3 = 3m ζ3 = 0,6 (dla nagłego rozszerzenia przekroju)

L4 = 2m ζ4 = 0,40x01 graphic
(dla nagłych zmniejszeń przekroju)

d1 = 60mm = 0,06m ζ5 = 0,35 (dla przewężenia)

d2 = 120mm = 0,12m λ = 0,026

Qv = 8,4 0x01 graphic
= 0,0084 0x01 graphic

Szukane: H = ?

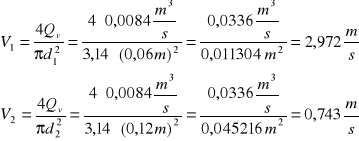

Mając dane natężenie przepływu Qv obliczam prędkości V1 i V2 w przekrojach rurociągu o średnicach d1 i d2 :

0x01 graphic
0x01 graphic

Piszę równanie Bernoulliego dla płynu rzeczywistego:

0x01 graphic

gdzie Σhstr jest sumą spadku ciśnień między pierwszym i drugim przekrojem na skutek lepkości płynu

0x01 graphic
ponieważ jest to zbiornik otwarty

Przyjmując, że H = const otrzymujemy: V0 = 0

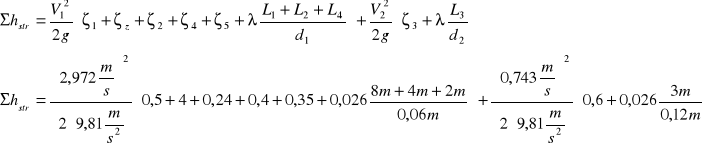

Bilansuję straty lokalne i straty na tarcie:

0x01 graphic
0x01 graphic

0x01 graphic

Po zredukowaniu równania Bernoulliego obliczam H:

0x01 graphic
