PRZYKŁAD 3-8

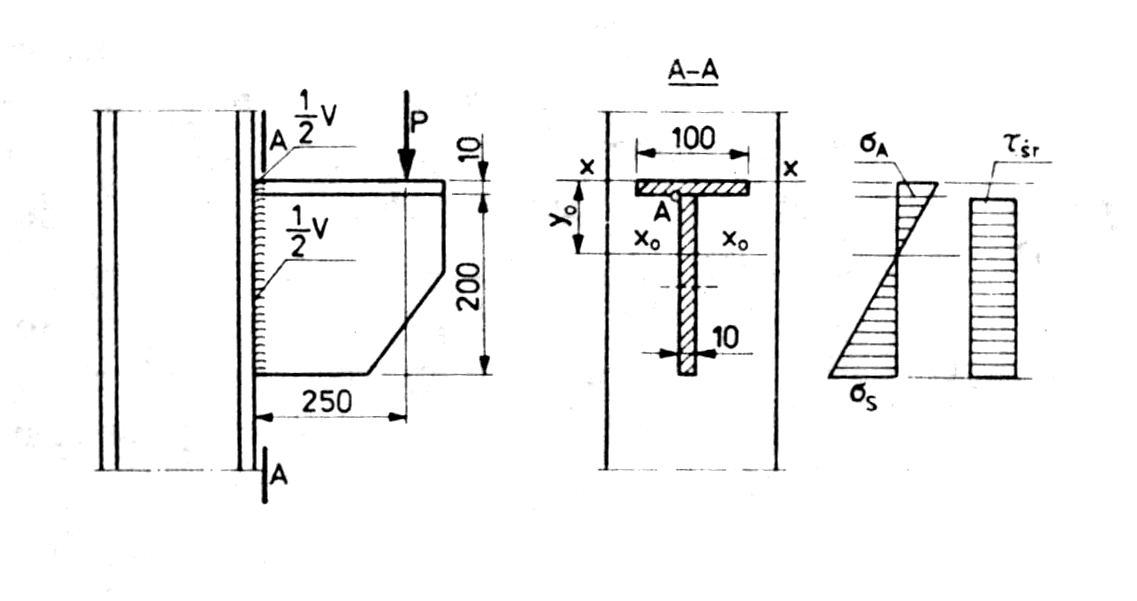

Sprawdzić naprężenia w spoinie czołowej , łączącej wspornik ze słupem. Wspornik obciążony siłą P=80 kN ma przekrój teowy , a jego wymiary pokazano na rysunku. Wspornik wykonano ze stali St3SY o fd=215 MPa.

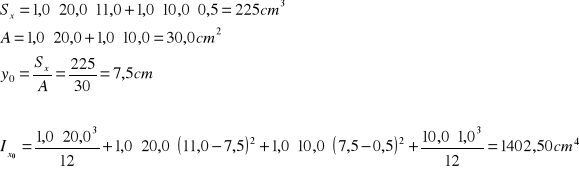

stąd:
Zatem
Sprawdźmy jeszcze naprężenia w najniekorzystniejszym punkcie przekroju , tj. w punkcie „A” - miejscu połączenia pasa ze środnikiem.
Podstawiając do warunku normowego , otrzymujemy:
