TOR WZMACNIACZY MOCY

Stopień pośredni

1.SEPARATOR

To wzmacniacz ,odseparowywuje wzbudnik do następnych stopni. Często klasy C prawie kontynuacja wzbudnika . Jak największa impedancja wejściowa układu , wtórnik emiterowy , układ Darlingtona .

Efekt separacji można uzyskać stosując na wyjściu generatora przekładnie obniżając w ten sposób napięcie. Jeżeli pozbędziemy się efektu obciążenia rezystancyjnego , to jednak będą zmiany o charakterze pojemnościowym , które będą wpływać na częstotliwość .

Stopnie pośrednie to nie tor p.cz.

Ich zadaniem jest:

1.Stopniowanie mocy

2.Praca w klasie C (odcięcie )

Najważniejsza jest kwestia sprawności poszczególnych torów . Najważniejszy jest stopień ostatni . Rola parametrów energetycznych poszczególnych stopni wzrasta w miarę zbliżania się do końca toru wzmacniacza pośredniego .

Pierwsze stopnie mogą być aperiodyczne stosuje się wzmacniacze rezonansowe klasy C , jak również powielacze częstotliwości .

Korzyści z powielaczy

1.Znaczne zmniejszenie wzajemnego oddziaływania stopni szczególnie stopni dużej mocy na stopnie małej mocy . Ze względu na pracę stopni na różnych częstotliwościach.

2.Niższa częstotliwość wzbudnika.

3.Poszerzenie zakresu częstotliwości nadajnika.

Wady: W nadajnikach SSB praktycznie powielania nie da się stosować.

2.STOPIEŃ KOŃCOW

Puz

η

:Dopasować energetycznie wzmacniacz końcowy do obciążenia .

P_uz

R_d^* _opt R_d (obwodu)

R- w praktyce dziesiątki, setki Ω . Tranzystory dużych mocy mają rwy pojedynczych omów . Anteny mają również rezystancję rzędu 20-30 Ω. Wzmacniacz końcowy musi zapewnić odpowiednią filtrację harmonicznych. Pracując w klasie C ,,płytkiej''(prawie B) na wyjściu mamy impulsy prądu

Zn - impedancja obwodu dla n-tej harmonicznej

n-rząd harmonicznej

Rozwiązanie przykładowe

Q_w= 10

n= 2

tj. 6% R_d.

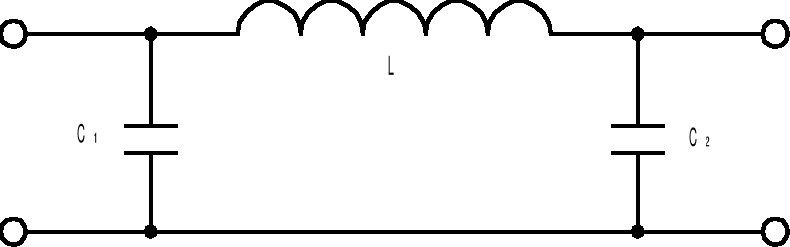

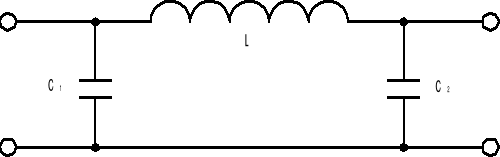

Prosty obwód rezonansowy nie zapewni dobrej filtracji , nim też nie dopasujemy Stosujemy zatem obwody złożone , wielostopniowe . Przy tym , zasadniczy układ chętnie stosowany , dobrze filtrujący harm. To filtr π - 1 (filtr dolnoprzepustowy )

∅n = ∅₁ ⋅ ∅₂ ⋅...⋅ ∅n

SYSTEMY NADAJNIKÓW AM

Możliwość stosowania powielania bez ograniczeń .

Stopień końcowy ( lub pośredni ) modulowany , z tej racji sprawność wzmacniacza niższa . Wzmacniacz modulowany ma dwa razy niższą sprawność niż wzmacniacz bez modulacji , to wynika z konieczności stosowania liniowej modulacji .

W literaturze stopień modulowany nazywają modulatorem . W wersji tranzystorowej mamy

a) modulację bazową

b) modulację emiterową

c) modulację kolektorową

W wersji lampowej

1. modulację siatkową S1

2. modulacje anodową A

3. modulację siatkową S2

4. modulację anodowo - ekranową

5. modulację w siatce ekranowej S3

FM BEZPOŚREDNIA

TOR W.CZ.

WY

Wwwwwww

Pętla ARCZ

Filtr 10 Hz

Generator tutaj nie może być skutecznie stabilizowany ponieważ zmieniamy jego częstotliwość . Średnia stałość częstotliwości. nadajnika najgorsza . Stosuje się zatem generator ze stabilizacją kwarcową i liczymy się z tym , że Δfg ≤ 50-150 Hz . Jeśli stosuje się stabilizację kwarcową to mamy małą dewiację . Średnia stałość częstotliwości poprawia się , ale ta mała dewiacja wymaga wielokrotnego powielania ( a to dalsze komplikacje ).

Np.: Δfg =100 Hz , żądamy Δfn=50 kHz . Wprowadzam powielenie n=500 , żądamy fn = 30 MHz . Przy powieleniu n=500 , fg musiałaby być fg = 60 kHz , a to częstotliwość nadakustyczna (dobroć obwodu spada )

Pętla ARcz ze względu na niską stabilność częstotliwości średniej fśr , automatycznie podstraja generator . Zapobiega zmianom częstotliwości fg . Sygnał błędu koryguje częstotliwość poprzez modulator . Układ nie reaguje na częstotliwości wyższe .

FM SPOSÓB POŚREDNI

Δf = const.

F = var

Możliwość wykorzystania wysokostabilnego źródła (wzbudnik) . Wspólne źródło steruje nadajnikiem i odbiornikiem w przypadku TRANSIVER'a

Wzbudnik-stabilizacja częstotliwości niczym nie ograniczona , dowolnie wysoka , zależna od rozwiązania .

Modulacja fazy realizowana w jednym ze stopni wzmacniających

Występuje tutaj bardzo niska dewiacja Δf

Dla F=300-300 Hz w syst z ∅M

m≤ 0,5 ze względu na zniekształcenia co odpowiada Δϕ ≤ 30 °

Δf = mF

Δϕ

• ω

30

uzyskuje się wówczas

Δf= 150 - 1500 Hz

Filtr korekcyjny daje Δf = const. na wyjściu układu modulatora fazy

U^k_Ω

U_{Ω =} const.

F

Spotykane dewiacje :

Radiofonia Δf _min = 25 kHz

W Radiotelefonii Δf _nad = 10 - 50 kHz

W Radiofonii Δ f _nad = 75 kHz

Jeśli mamy przykładowo dewiację ze stopnia zmacniającego ∅M np. Δf=100Hz to aby uzyskać Δf _nad musimy zastosować powielacze . Krotność powielenia zależy od Δf _min na wyjściu wzmacniacza z ∅M oraz od Δf _nad. Stosuje się wielokrotne powielanie w torze wzmacniającym nadajnika . Na jeden stopień przypada powielenie nie większe niż 4(5)

n ≤ 4 (5)

ponieważ powielacze (rezonansowe) byłyby mało wydajne energetycznie .

n n = 48

Tor końcowy nie wymaga specjalnej liniowości , ponieważ sygnał ma stałą amplitudę . W systemie z pośrednią FM zastosowano układ przemiany aby przenieść częstotliwość do wymaganej częstotliwości nadajnika .

Układ przemiany zachowuje relacje fazowe i amplitudowe w widmie . Możemy zatem powielać i osiągać zadane dewiacje bez obawy osiągnięcia zbyt dużej częstotliwości pracy nadajnika .

NADAJNIKI JEDNOWSTĘGOWE SSB

Wzbudnik pracuje na małym poziomie mocy (na poziomie napięciowym). Wzmacniacze pośrednie i wzmacniacz końcowy to wzmacniacze rezonansowe. Charakteryzuje ich wysoka liniowość amplitudy . Aby pogodzić maksymalne wykorzystanie elementu aktywnego przy pracy wielkosygnałowej z zachowaniem liniowości pracujemy w klasie AB . Uzyskujemy trochę lepsze efekty niż w kl.A . Wchodzimy lekko w odcięcie i nie pogarszamy efektów pracy liniowej , gdyż (p: Janulis duży)

1.występuje uśrednienie na obwodzie rezonansowym . Powstaje średnie nachylenie przy dobrze dobranym punkcie pracy . Mimo istniejącego odcięcia następuje wyrównanie , w efekcie klasa AB jest najkorzystniejsza bo większa sprawność i liniowość.

η ≈ (40 - 60 ) %

W nadajnikach SSB nie stosuje się powielania częstotliwości (nie da się kl. AB θ = (100-120)° , wszystkie harmoniczne są w zakresie mniejszych odcięć.

LITERATURA :

1.”Poradnik ultrakrótkofalowca” Zdzisław Bieńkowski.

2.”Układy nadawcze i odbiorcze dla krotkofalowców” Wiktor Chojnacki.

3.”Technika odbioru radiowego” B.Zaleski W.Rotkiewicz.

4.”Radiotechniczne urządzenia nadawcze” Sawicki.
