Wytwór: Wałek		KARTA INSTRUKCYJNA OBRÓBKI								Nazwa części: Wałek
																				Nr rysunku:
Gatunek i stan mat. wejściowego: Stal C45			Indeks:						Postać i wymiary materiału wejściowego: Pręt walcowany 68x246,2mm
Stanowisko robocze: Tokarka produkcyjna		Operacja : 20		Zabieg : 1-4							Przyrządy i uchwyty: Uchwyt samocentrujący, kieł obrotowy, kieł stały
Nr zab.	Treść zabiegu				VC [m/ min]	n [obr/min]	f [mm/obr]	ap [mm]		i	Pomoce warsztatowe:
																						Narzędzia	Sprawdziany i narz. Pomiar.

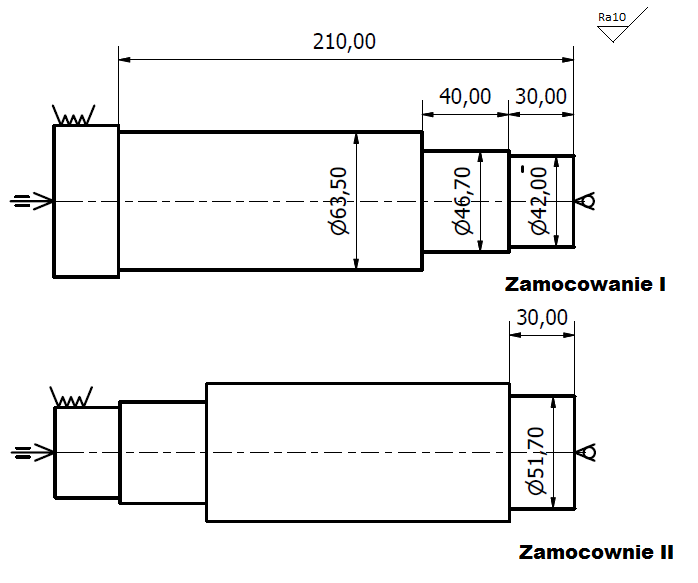

					1	Toczyć zgrubnie ,x142,2mm				162	810	0,3	3		1	NNZa, NNBe	Suwmiarka MAUb-140
					2	Toczyć zgrubnie 46.7x71,1mm				119	810	0,3	3		4			NNZa, NNBe	Suwmiarka MAUb-140
					3	Toczyć zgrubnie 42x31,1mm				106	810	0,3	3		5			NNZa, NNBe	Suwmiarka MAUb-140
					4	Toczyć zgrubnie 51,7x31,1mm				131	810	0,3	3		6			NNZa, NNBe	Suwmiarka MAUb-140
Opracował: Sprawdził: Zatwierdził: Arkusz/Arkuszy 1

---
