Ćwiczenie nr 63.

Temat: Generator drgań relaksacyjnych - wyznaczanie napięcia zapłonu

i gaśnięcia neonówki.

LITERATURA:

1. Podręczniki uniwersyteckie z fizyki doświadczalnej (np.: Sz. Szczeniowski

Fizyka t. 3).

2. H. Szydłowski „Pracownia Fizyczna”.

3. T. Dryński „Ćwiczenia laboratoryjne z fizyki”.

4. A. Zawadzki H. Hofmokl „Laboratorium fizyczne”.

5. Instrukcja obsługi mostka RLC i zasilacza 5/63.

ZAGADNIENIA KOLOKWIALNE:

1. Emisja elektronów.

2. Wyładowanie w gazach.

3. Równanie krzywej ładowania kondensatora.

4. Drgania relaksacyjne- wyprowadzenie wzorów z których wyznaczamy V_z i V_g .

ZADANIA:

Wyznaczyć napięcie zapłonu V_z i gaśnięcia V_g neonówki.

WYKONANIE DOŚWIADCZENIA:

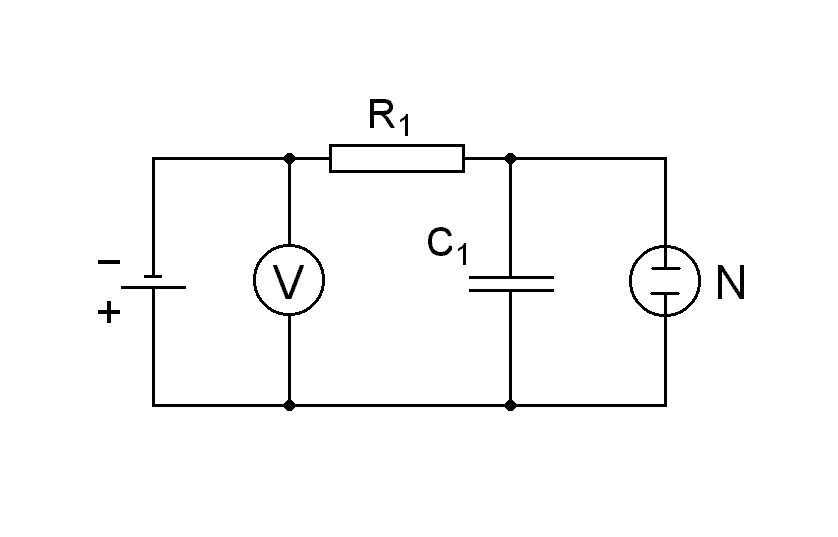

1. Zestawiamy obwód pomiarowy według poniższego schematu. Wartości R₁ i C₁ mierzymy uprzednio przy pomocy mostka RLC.

2. Regulujemy napięcie zasilania do wartości U₁ , tak aby uzyskać migotanie neonówki. Odnotowujemy wartość U₁ i mierzymy stoperem czas trwania 50 okresów. Obliczamy okres drgań relaksacyjnych T₁. Następnie zmieniamy wartość zasilania do napięcia U₂ i mierzymy ponownie czas trwania 50 okresów. Znajdujemy okres T₂.

3. Dane uzyskane w punktach 1, 2 wstawiamy do wzoru na okres drgań relaksacyjnych. W ten sposób otrzymujemy układ dwóch równań z których znajdujemy V_z i V_g.

4. Zmieniamy okres drgań poprzez dołączenie dodatkowego oporu (o wartości uprzednio zmierzonej) i w sposób podany w punktach 2 i 3 znajdujemy V_z i V_g.

5. Okres drgań zmieniamy jeszcze dwukrotnie dołączając równolegle kolejne dwa kondensatory o zmiennej pojemności. Dla każdego przypadku wyznaczamy V_z i V_g.

6. Układamy tabelę pomiarów. Znajdujemy średnią wartość V_z i V_g.

7. Dokonujemy dyskusji błędów.

UWAGA: Wymienionych wyżej zmian w obwodzie pomiarowym nie można dokonywać przy włączonym napięciu zasilającym !

Przyrządy:

zasilacz stabilizowany prądu stałego, mostek RLC, woltomierz LM-1, neonówka, zestaw kondensatorów, sekundomierz.

---
