T6 Generatory sygnałów

Warunki wzbudzenia i stabilnej pracy. Metody badania i opisu.

Układy na wzmacniaczach operacyjnych (WO) z pętlami RC:

a) generator fali prostokątnej na WO typu μA741 (rys.1); jest to generator relaksacyjny z WO jako komparatorem z histerezą,

b) generator fali sinusoidalnej z czwórnikiem Wiena na WO typu OP07 (rys.2.); wzmacniacz pracuje liniowo, objęty dwoma pętlami sprzężenia zwrotnego: dodatnią selektywną, ustalającą częstotliwość generacji i ujemną nieliniową, ustalającą napięcie wyjściowe. Znamionowe zasilanie w obu Usup = ± 15 V.

Układ

na:

Element

Tab. 1. Wartości elementów dla grupy nr:

1

2

3

4

5

6

Rys.1

C [nF]

33

100

33

100

33

100

R1 [kΩ]

39

3,3

10

20

22

3,3

R2 [kΩ]

15

5,6

33

6,8

10

12

R3 [kΩ]

10

4,7

4,7

3,3

10

15

R4 [kΩ]

27

4,7

8,2

15

12

39

Rys.2

R2a [kΩ]

10

6,8

12

8,2

5,6

10

R2b [kΩ]

3,3

3,3

3,3

3,3

3,3

3,3

Ra [kΩ]

3,9

4,7

4,7

10

47

10

Rb [kΩ]

12

4,7

15

10

47

27

Ca [nF]

33

33

33

10

3,3

10

Cb [nF]

10

33

10

10

3,3

3,3

Przed zajęciami.

A) Oblicz dla układu z rys. 1, na podstawie danych z tab. 1, teoretyczną wartość częstotliwości f oraz współczynnika wypełnienia fali prostokątnej WW = ti+ /T. Przyjmij, że poziomy Uom+ ≈ − Uom≈ 13,5 V są określone napięciami nasycenia wyjścia WO. Jak zmienić układ, aby fala była symetryczna, czyli WW = 0,5? Co by się stało, gdybyś zasilił układ napięciami + 5 V i - 15 V? W jaki sposób dzielnik R3R4 wpływa na częstotliwość i kształt sygnału?

B) Oblicz dla układu z rys. 2, na podstawie danych z tab. 1, teoretyczną wartość częstotliwości f oraz rezystancji R1 , spełniającej warunek wzbudzenia i stabilnej pracy. Nieliniowy dwójnik D1R2bD2 nie wymaga składania, jest w laboratorium; przyjmij do obliczeń, że przy stabilnej pracy układu jego zastępcza rezystancja jest około 0,5R2b .

Program ćwiczenia.

Generator prostokąta z rys. 1.

1a. Połącz układ bez obciążenia, ze znamionowym Usup . Uruchom go, sprawdź, czy działa poprawnie, czy parametry przebiegu są zgodne z obliczonymi. Zmierz, zapisz f , t+ /T, tzboczy , Uom+ , Uom- , uwagi o kształcie U(t) i U(t).

1b. Zbadaj wpływ na wymienione parametry obciążenia R= 1kΩ a następnie, bez R, wpływ zmian napięć zasilania Usup : symetrycznej na ± 9 V i niesymetrycznej na + 15 / − 9 V i + 9 / − 15 V.

1c. Zasilanie ± 15 V, układ nieobciążony. Zmień kondensator C w generatorze na ≈ 10 razy większy, następnie ≈ 30 razy mniejszy. Jak zmieniają się wyżej wymienione parametry i kształty sygnałów w układzie? Czy zmianie wartości kondensatora odpowiada dokładnie proporcjonalna zmiana okresu? Co wynika z teoretycznej zależności, a co z badań? Jaki parametr WO ma wpływ na zaobserwowane niedoskonałości kształtu i niezgodności z teorią?

Generator sinusoidy z rys. 2.

2a. Połącz układ bez obciążenia, ze znamionowym Usup . Uruchom; nastawnym rezystorem R1 w pętli ujemnego sprzężenia zwrotnego ustaw na wyjściu skuteczną wartość znamionową Uon = 3,5 V. Zanotuj wartości znamionowe f, R1n ; czy są zgodne z obliczonymi? Przyjrzyj się kształtowi sygnału, zapisz uwagi lub sfotografuj przebieg.

2b. Nie zmieniaj R, zbadaj wpływ obciążenia oraz zmian napięć zasilania (jak w pkt.1b) na f i U. Zalecam opis skutków za pomocą zmian względnych (procentowych).

2c.  Zbadaj wpływ zmiany R1 w pętli ujemnego sprzężenia zwrotnego na f , Uo , stabilność pracy, kształt sinusoidy; zalecam taką regulację aby zmiany Uo były od 8,5 V w dół co 0,5 V. W sprawozdaniu m.in. wykreśl Uo = f(R1) i Uo = f(δR1) oraz f = f(R1) i f = f(δR1). Określ na podstawie wykresów optymalny zakres R1 i δR1 - kryterium to małe zmiany Uo i f . Przyjmij za R1n tą wartość R1 , która daje na wyjściu generatora znamionowe Uon . Obliczaj:

0x01 graphic
. Podobne zależności zastosuj do obliczenia względnych zmian w pkt. 2b.

0x08 graphic

Rys. 1. Schemat układu relaksacyjnego generatora

fali prostokątnej wraz z elementami i przyrządami

do badania.

0x08 graphic

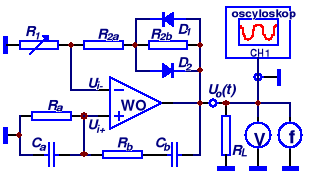

Rys. 2. Schemat układu generatora fali sinusoidalnej

z czwórnikiem Wiena i pętlą stabilizacji amplitudy wraz

z elementami i przyrządami do badania.
