Turbiny akcyjne ze stopniem prędkości.

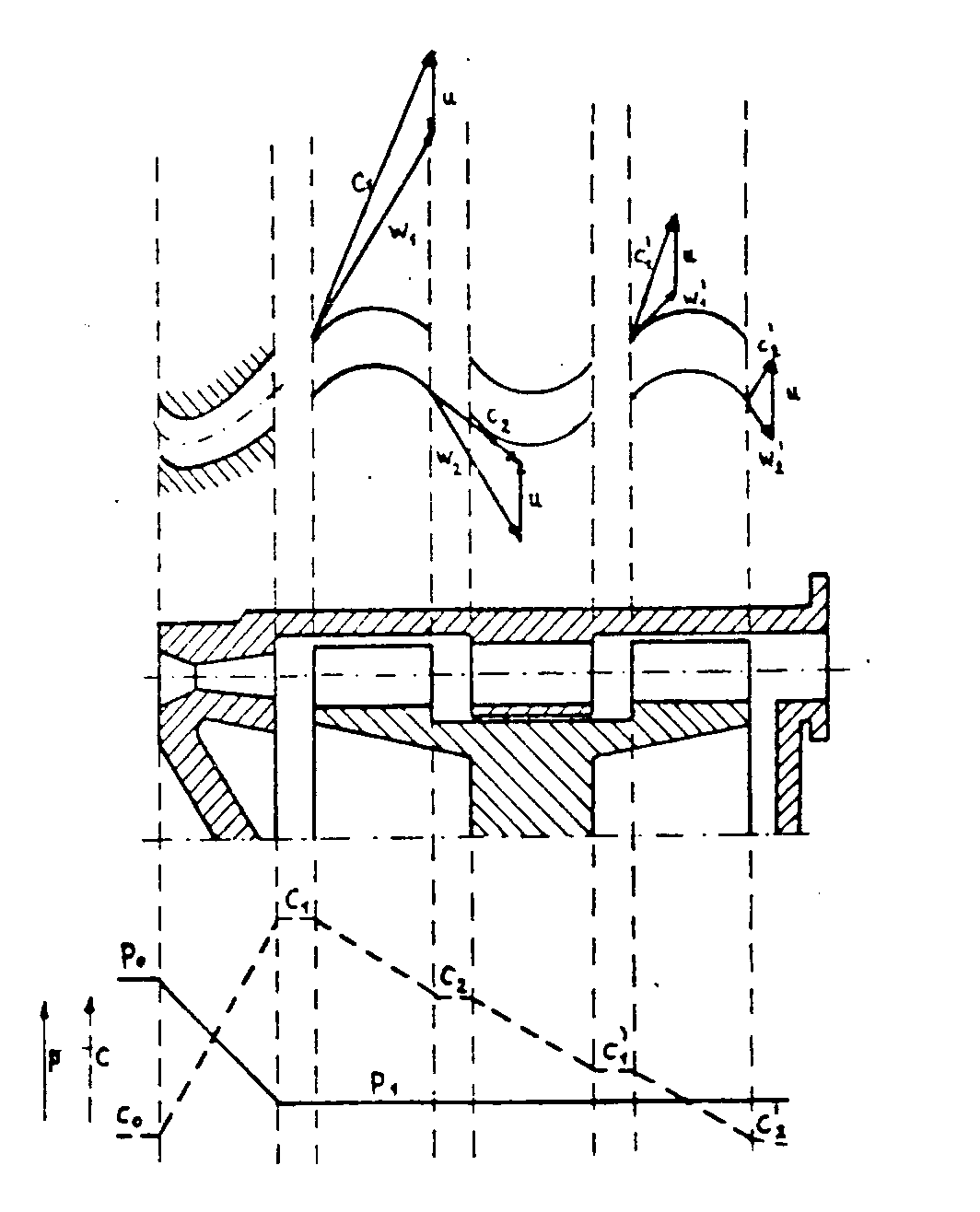

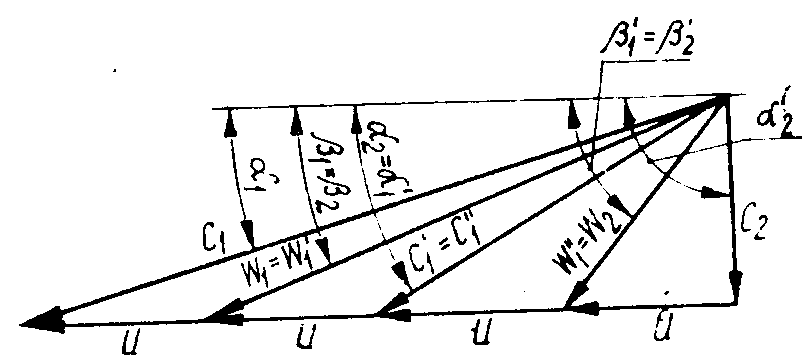

Sprawność turbiny można podnieść wykorzystując prędkość c2 w drugim rzędzie łopatek. W tym celu zmieniamy kierunek przepływu pary w nieruchomych łopatkach odwracających i kierujemy na drugi rząd łopatek roboczych, osadzonych najczęściej w tym samym kole wirnikowym. Koła wirnikowe mające kilka rzę­dów łopatek roboczych i pracujące na zasadzie stopniowania prędkości nazywamy kołami Curtisa. U/c1 = cosα1/2zW rzeczywistości jed­nakże, ze względu na tarcie w łopatkach roboczych i kierujących, spraw­ność obwodowa zmniejsza się wraz ze wzrostem liczby stopni prędkości (większa liczba łopatek, w których następuje strata tarcia).
