1. Cel i zakres ćwiczenia laboratoryjnego.

W ćwiczeniu nr.6 badane są edometryczne moduły odkształceń gruntu spoistego.

2. Opis stanowiska badawczego

• Przyrządy : edometr

• Pierścień mieszczący badaną próbkę gruntu o średnicy D;

• Podpora na której spoczywa pierścień, wyposażony filtr przepuszczalny dla wody i dostatecznie mało odkształcalny;

• Nasadka górna, wyposażona w filtr j.w. przenosząca obciążenie na daną próbkę gruntu;

• urządzenie do obciążenia i odciążenia próbki;

• co najmniej 2 czujniki;

• Przebieg:

• Obciążenia i odciążenia próbki realizuje się stopniowo ; sposób odciążenia próbki w edometrze powinien modelować projektowany stan naprężeń pod budowlą:

• I obciążenie - stopniami obciążeń: 12,5; 25; 50; 100; 200 kPa;

odciążenie -stopniami odciążenia: 200; 50; 12,5 kPa;

• II obciążenie - stopniami jak przy I obciążeniu

• Odczyty osiadań dla każdego stopnia obciążenia wykonuje się po czasach:1; 2; 5; 15; 30min; 1; 2; 4; 19; 24; 48; 72h; aż do momentu umownej stabilizacji osiadań.

3. Zestawienie wyników badań

• Badanie makroskopowe rodzaju gruntu: glina piaszczysta

Stan gruntu: X=3 stan: plastyczny I_L=0,25-0,50

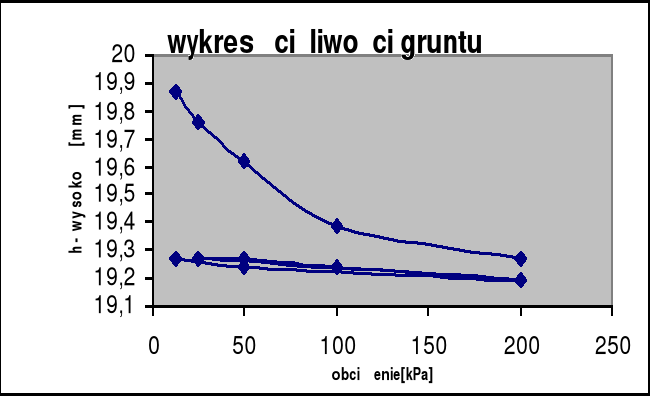

4. Wyniki badań w edometrze próbki gruntu pobranego w terenie:

proces	σi [kPa]	Wskazania czujnika odkształceń osiowych [ mm]				Wysokość próbki hi [mm]
				0	1'	2,5'	5'	0	1'	2,5'	5'
	I Obciążenie	0,0	10,00	-	-	-	20,00	-	-	-
		12,5	9,97	9,97	9,97	9,96	19,97	19,97	19,97	19,96
		25,0	9,94	9,93	9,92	9,91	19,94	19,93	19,92	19,91
		50,0	9,88	9,86	9,85	9,85	19,88	19,86	19,85	19,85
		100,0	9,75	9,72	9,71	9,70	19,75	19,72	19,71	19,70
		200,0	9,59	9,56	9,54	9,51	19,59	19,56	19,54	19,51
	Odcią-żenia	50,0	9,56	9,57	9,57	9,58	19,56	19,57	19,57	19,58
		12,5	9,61	9,63	9,65	9,66	19,61	19,63	19,65	19,66
	II Obciążenie	25,0	9,64	9,64	9,64	9,64	19,64	19,64	19,64	19,64
		50,0	9,62	9,62	9,62	9,62	19,62	19,62	19,62	19,62
		100,0	9,58	9,57	9,56	9,56	19,58	19,57	19,56	19,56
		200,0	9,52	9,50	9,50	9,48	19,52	19,50	19,50	19,48

5. Wnioski

Moduł ściśliwości pierwotnej

gdzie:

σ_i = σ_i  σ_i-1

h_i = h_i-1 - h_i

h_i-1 - wysokość próbki przed zwiększeniem naprężeń z σ_i-1 do σ_i

h_i - wysokość próbki po zwiększeniu naprężeń z σ_i-1 do σ_i

 - odkształcenie względne próbki

Moduł ściśliwości wtórnej

Wskaźnik skonsolidowania gruntu

Moduł odprężenia gruntu

Zakres naprężeń 12,5 - 25 [kPa]

Zakres naprężeń 50 - 100 [kPa]

Zakres naprężeń 100 - 200 [kPa]

Zakres naprężeń 200 - 50 [kPa]

Zakres naprężeń 50 - 12,5 [kPa]

---
